dormakaba Montageanleitung
4

Montage

4.1 Werkzeuge für die Montage
• Bohrmaschine
• Wasserwaage
• Inbusschlüssel Schlüsselweite SW 3, 4, 5
• Drehmomentschlüssel (Art.-Nr. 07.624)
4.2

Dicke der Zwischenlage bestimmen

Für alle Produktvarianten gilt: Je nach Glasdicke
müssen die passenden Zwischenlagen entsprechend
nachfolgender Tabelle ausgewählt und verwendet
werden.
Glasdicke
Zwischenlagen
4.3 Wandbefestigung mit aufliegender
Montageplatte
4.3.1 Glastürflügel prüfen
VORSICHT
Verletzungsgefahr durch Glasbruch
Schneiden/Abschneiden der Finger an
schneidenden Teilen vom Glasbruch.
Schutzhandschuhe anziehen.
1. Den Glastürflügel auf Beschädigungen prüfen,
z. B. auf Ausmuschelungen und/oder Kantenver-
letzungen. Glastürflügel mit Beschädigungen
nicht verbauen.
2. Die Maße der Glasbearbeitung prüfen (Abb. 7).
4.3.2 Pendeltürband vorbereiten
1. Die Gegenplatte (Abb. 14/1) abschrauben.
2. Die passenden Zwischenlagen (Abb. 14/2) nach
der Glasdicke auswählen (siehe Kapitel 4.1).
3. Die Schutzfolien der Klebestreifen auf der Trage-
und der Gegenplatte (Abb. 14/3) abziehen.
1
1.

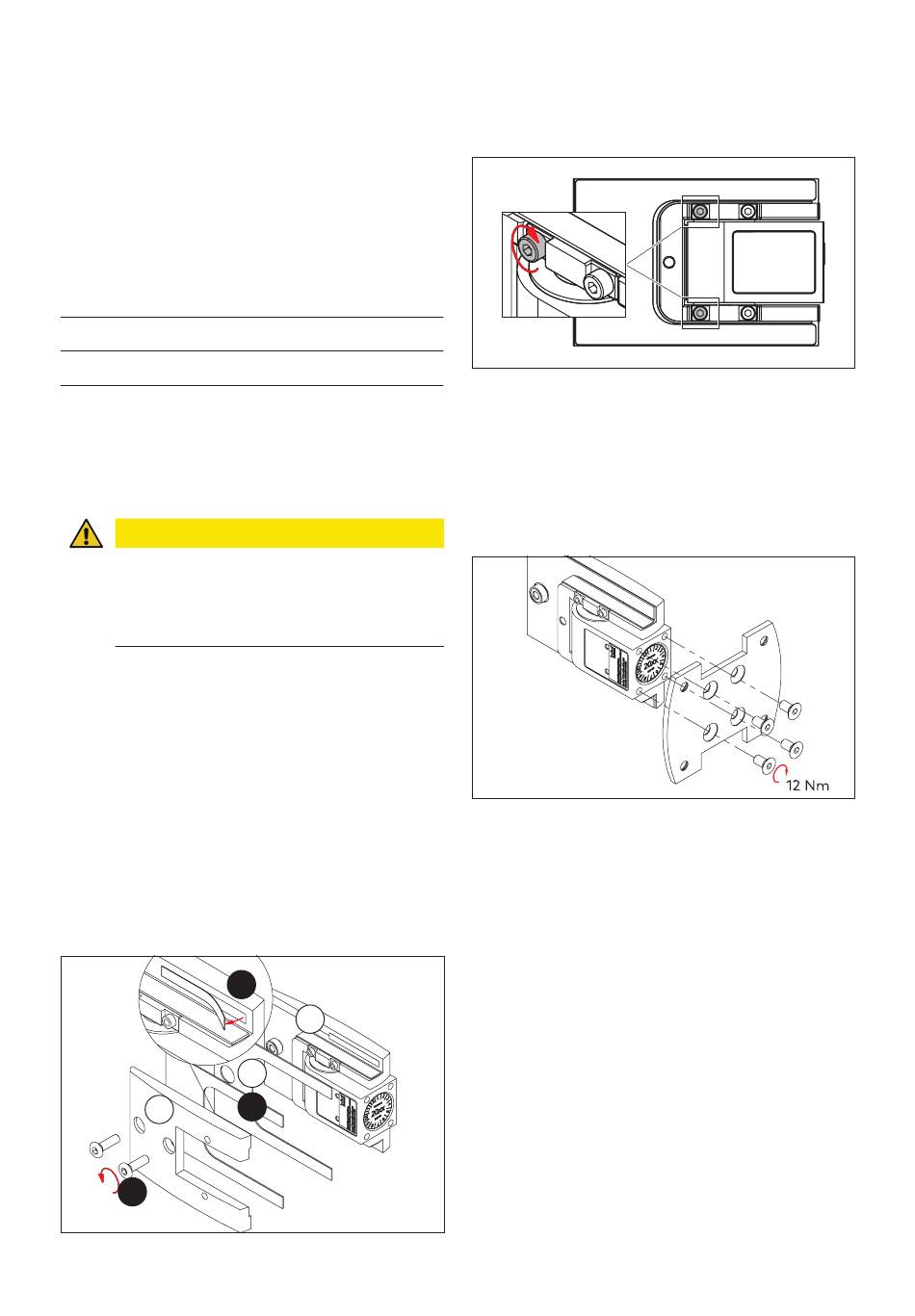

Fig. 14 Vorbereitung des Pendeltürbands
TENSOR
12 mm 10 mm 8 mm
1 mm 2 mm 3 mm
3.
3
2
2.
WN 059361 45532
4. Die Zwischenlagen auf die Trage- und die Gegen-
platte kleben.
5. Die gekennzeichneten Schrauben anziehen. Das
Anzugsmoment 5 Nm beachten.
5 Nm
Fig. 15 Die gekennzeichneten Schrauben mit Drehmoment
anziehen
4.3.3

Montageplatten befestigen

1. Die Montageplatte mit 4 Senkschrauben (M6 x 12)
an das TENSOR Pendeltürband befestigen
(Abb. 16).
2. Die Schrauben auf festen Sitz prüfen. Das
Anzugsmoment 12 Nm beachten.
Fig. 16 Befestigung der Montageplatten am Pendeltürband
4.3.4 Glasflächen reinigen
Die Glasflächen im Bereich der Klemmflächen
reinigen. Dazu handelsüblichen Glasreiniger
verwenden. Keine Verdünnung verwenden!
Montage
