4.3.5 Pendeltürband am Glastürflügel
befestigen
1. Die Glastür auf Montageböcke legen.
2. Die vorbereiteten TENSOR Pendeltürbänder in die
Glasausschnitte setzen und ausrichten.
3. Die Gegenplatten montieren. Das Anzugsmoment
15 Nm beachten.

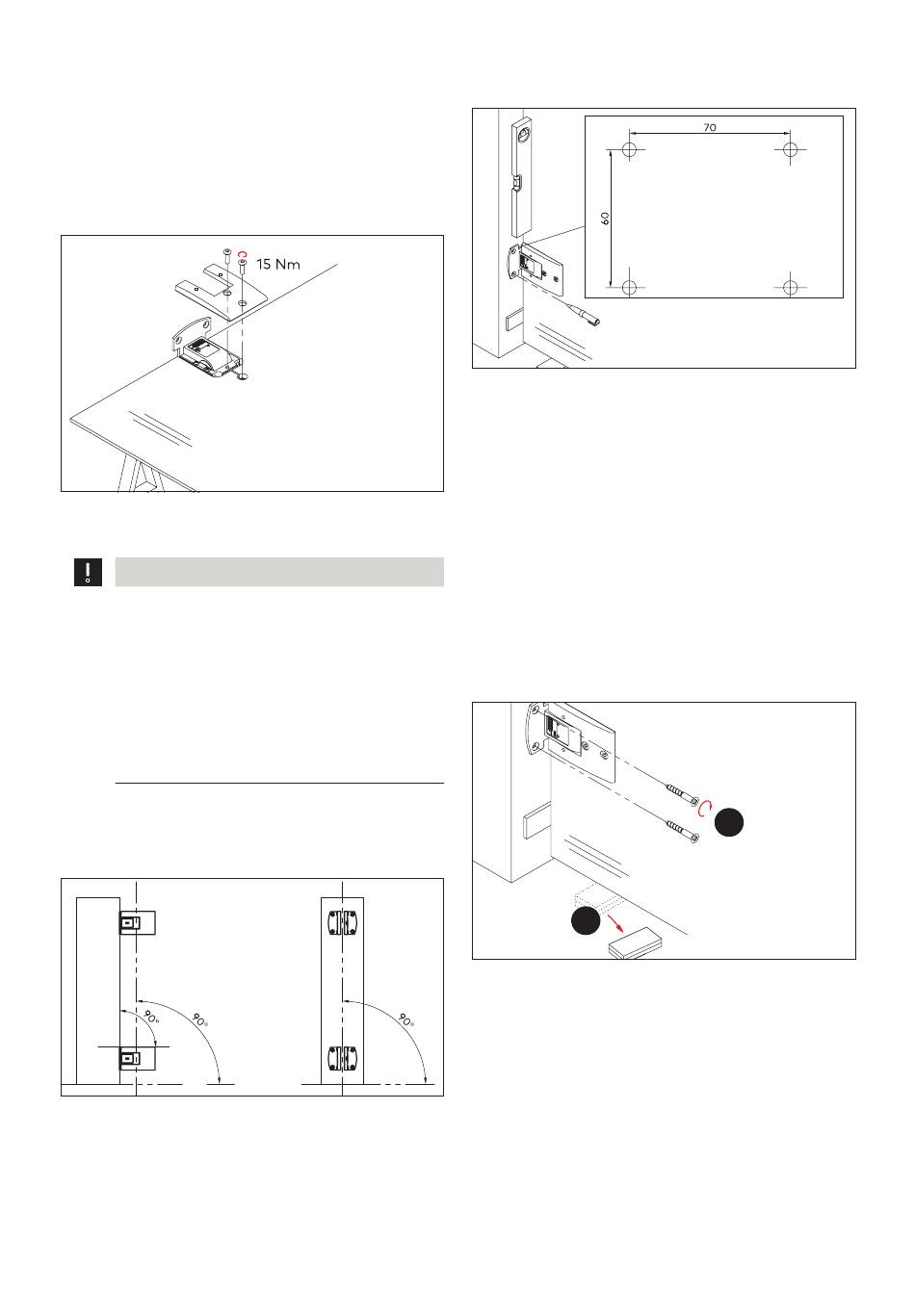

Fig. 17 Befestigung des Pendeltürbands am Glastürflügel
4.3.6 Glastürflügel an Wand montieren
ACHTUNG
Gefahr der Beschädigung des Glastürflügels
durch Kontakt mit harten Werkstoffen (z. B.
Glas, Metall, Beton)
Der Kontakt kann zu Ausmuschelungen,
Kantenverletzungen und/oder Glasbruch des
Glastürflügels führen.
Beschädigte Glastürflügel dürfen nicht
verbaut werden – Verletzungsgefahr.
Glaskanten mit Abstandhaltern schützen!
1.
Die Glastürflügel an der Montagepositon
auf Holzklötze o. Ä. aufstellen und lotrecht
ausrichten. Die Spaltmaße beachten (Abb. 5)
Fig. 18 Senkrechte und lotrechte Montageposition der
Pendeltürbänder
6 TENSOR
2. Das Bohrbild vom oberen und unteren
Pendeltürband anzeichnen.
Fig. 19 Bohrbild des Pendeltürbands
3. Die Glastürflügel entfernen und auf Holzklötzen
o. Ä. zwischenlagern.
4. Die Löcher bohren. Durchmesser entsprechend
den Technischen Hinweisen des gewählten
Befestigungsmaterials.
5. Den Glastürflügel positionsgenau aufstellen.
6. Wenn die Montageplatten bei lotrechter Position
des Glastürflügels nicht an der Wand anliegen,
dann die Montageplatten unterfüttern.
7. Die Montageplatten mit verzinkten Senk- oder
Senkholzschrauben M6 nach DIN 7991 bzw.
DIN 7997 festschrauben.
8. Alle Montageklötze entfernen.
Fig. 20 Montage des Pendeltürbands an der Wand
9. Die Nulllage einstellen (siehe Kapitel 5).
