4.5.5 Glastürflügel an Seitenteil befestigen
ACHTUNG
Gefahr der Beschädigung des Glastürflügels
durch Kontakt mit harten Werkstoffen (z. B.
Glas, Metall, Beton)
Der Kontakt kann zu Ausmuschelungen,
Kantenverletzungen und/oder Glasbruch des
Glastürflügels führen.
Beschädigte Glastürflügel dürfen nicht
verbaut werden – Verletzungsgefahr.
Glaskanten mit Abstandhaltern schützen!
1. Die Pendeltürbänder in die Glasauschnitte im
Seitenteil waagerecht einsetzen.
2. Die Gegenplatten der Pendeltürbänder mit den
Klemmschrauben leicht festziehen.
2.

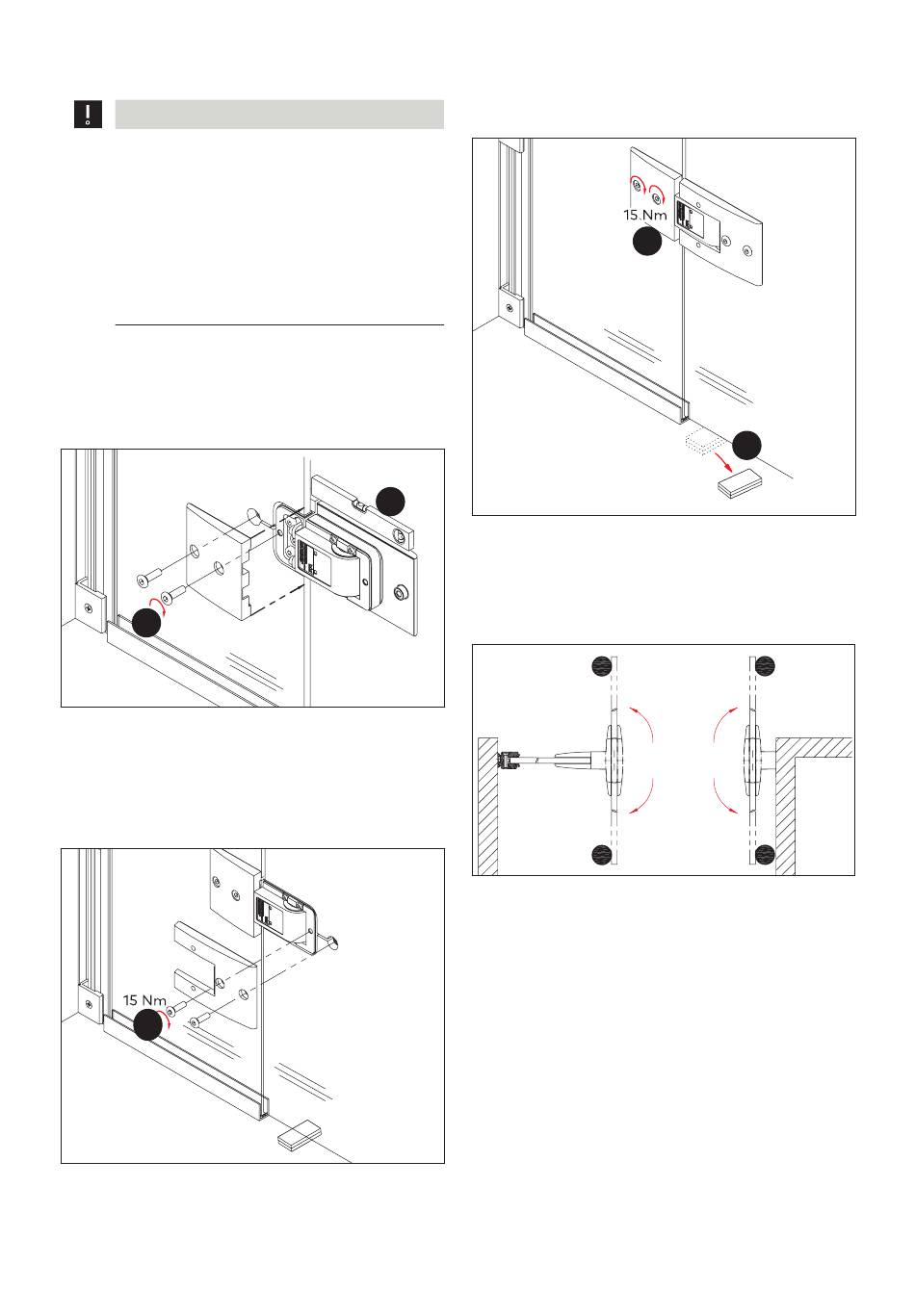

Fig. 30 Montage des Pendeltürbands an das Seitenteil
3. Den Glastürflügel an der Montagepositon
auf Holzklötze o. Ä. aufstellen und lotrecht
ausrichten. Die Spaltmaße beachten (Abb. 11)
4. Die Gegenplatten anschrauben. Das
Anzugsmoment 15 Nm beachten!
4.
Fig. 31 Montage des Glastürflügels an Pendeltürband
10 TENSOR
5. Die Klemmschrauben des Seitenteils festziehen.
Das Anzugsmoment 15 Nm beachten!
6. Alle Montageklötze entfernen!
1.
Fig. 32 Montage des Glastürflügels
7. Die Nulllage einstellen (siehe Kapitel 5).
4.6 Überdrehen der Tür verhindern
Die Pendeltür darf max. 90° geöffnet werden. Das
Überdrehen der Tür verhindern, z. B. durch Türstopper.
Fig. 33 Türstopper gegen Überdrehen
