dormakaba cludo Kurzanleitung

DE
Serie cludo
Kurzanleitung
Installation Magnetfallenschloss Serie
cludo
Sicherheitshinweise
ACHTUNG
Magnete und magnetische Quellen können elektronische Daten be-
schädigen oder löschen.
Durch unsachgemäßen Umgang mit den Magneten der Schlossfalle
bzw. des Schließblechs können elektronische Daten von Magnet-
streifenkarten und Speichermedien beschädigt oder gelöscht wer-
den!
- Magnete und magnetische Quellen von Magnetstreifenkarten und
Speichermedien fernhalten oder abschirmen.
Allgemeine Hinweise
Alle Maße der Magnetfallenschlösser entsprechen der ÖNORM B
5350, die Anforderungen entsprechen der EN 12209. Magnetfallen-
schlösser sind für den Einbau in Türen nach
ÖNORM B 5330 ausgelegt.
Bestimmungsgemäße Verwendung
Magnetfallenschlösser der Serie cludo dürfen nur für das Öffnen
und Schließen von Türen benutzt werden. Ein anderer Gebrauch ist
nicht zulässig.
Magnetfallenschlösser der Serie cludo eignen sich nur für den Ein-
bau in Türen mit Holzrahmen!
Wenn Türen beim Versetzen an den Beschlägen (Drückern) ge-
tragen oder gehoben werden, können Türschlösser die auftre-
tenden Belastungen nicht übernehmen. Türschlösser können
auch beschädigt werden, wenn Türpuffer so angeordnet sind,
dass Türdrücker darauf anschlagen. Sollten diese Hinweise
nicht eingehalten werden, können Funktionsstörungen und De-
formationen an der Schlossnuss bzw. am Türdrücker auftre-
ten.
Beim Lackieren von Türen sind Schlösser auszubauen. Der
Schlossstulp darf nicht gestrichen werden, da dadurch die Falle
bzw. der Riegel verkleben können und die Funktion des Schlos-
ses beeinträchtigt wird.
Inhalt und Zweck
Der Inhalt dieser Anleitung beschränkt sich auf die Installation und
Wartung von Magnetfallenschlösser der Serie cludo. Detailinfor-
mationen entnehmen Sie der Installations- und Wartungsanleitung
IM_serie.cludo_202012_de.
Garantie und Gewährleistung
Es gelten die allgemeinen Geschäftsbedingungen der dormakaba
Austria GmbH.
Durch Öffnen des Magnetfallenschlosses erlischt jeder Haf-
tungs- bzw. Garantieanspruch gegenüber dormakaba!
2011706901 - QG_serie.cludo_202012_de
Montage
ACHTUNG
- Bei Ausführung CLUDO/WZ dürfen handelsübliche mechanische
und elektronische Doppel- bzw. Halbzylinder verwendet werden!
- Der Schlüssel muss nach dem Abschließen abgezogen werden!
- Drehknopfzylinder sind nur mit Sonderknaufausführung zulässig!
ACHTUNG
Bei Ausführung CLUDO/RZ/LM90 muss die Montage und Demon-
tage des Magnetfallenschlosses mit ausgesperrtem Kunststoffrie-
gel erfolgen!
• Vor dem Einbau des Magnetfallenschlosses in die Schlossta-
sche, muss diese von Spänen gereinigt werden.
• Magnetfallenschloss mit Spanplattenschrauben 4x40 mm be-
festigen!
Um Beschädigungen am Magnetfallenschloss zu vermeiden,
muss bei der Montage der Beschläge von beiden Seiten der Tür
gebohrt werden.
Es muss sichergestellt werden, dass durch das Bohren der Be-
schlagslöcher keine Späne in den Schlosskasten gelangen können.
ACHTUNG
Die Schlosstaschenausfräsung nach ÖNORM B 5350 ist einzuhal-
ten, ebenso sind die Vorgaben der ÖNORM B 5335 beim Einbau und
Versetzen der Türblätter zu erfüllen.

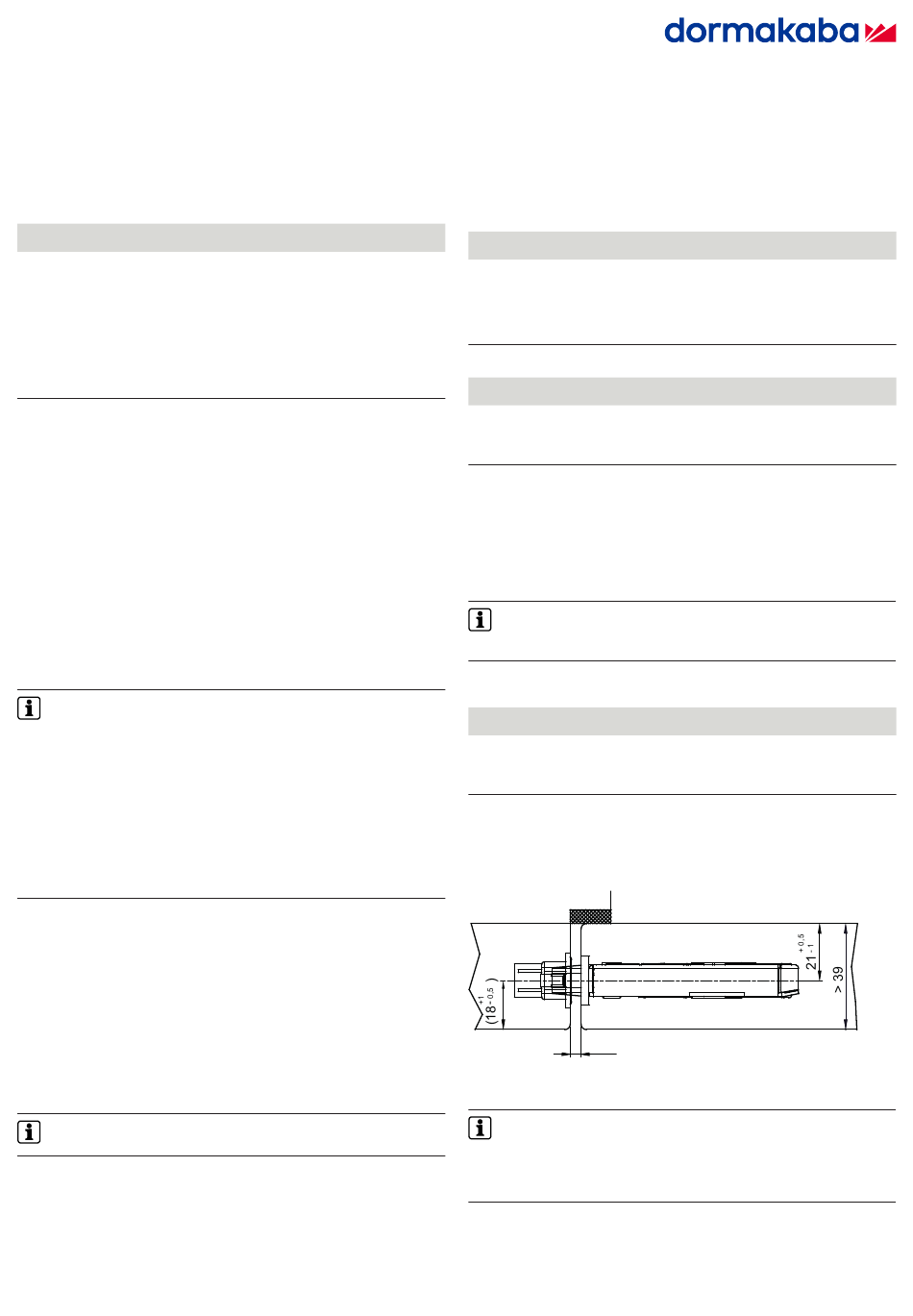

Falleneingriff
Falleneingriff und Funktionsfuge (Falzluft) sind wie unten darge-
stellt einzuhalten!
±1,5
Funktionsfuge
4
(Abstand Stulp zu Schließblech)
Bei stumpfen Türen ist die Funktion laut Darstellung zu über-
prüfen!
Bei Türen mit Falz muss die Schlossposition (Schlossmitte zur
Innen- bzw. Außenseite der Tür) laut ÖNORM B 5330 Teil 1 zwi-
schen 13 und 14 mm liegen!
1/2
