Endurance
Series
Benutzerhandbuch, Rev. 2.0, Sep 2020
12.1.2 12-adriges Niedertemperaturkabel (E-2CLTCBxx)
Der Sensor wird über ein 12-adriges Kabel angeschlossen, das die Leiter für die Stromversorgung, für alle
Eingänge und Ausgänge sowie für die RS485-Schnittstelle enthält. Das unten beschriebene 12-adrige geschirmte
Kabel besteht aus 2 verdrillten Aderpaaren sowie acht separaten Leitern. Es ist an einem Ende mit einem M16-
DIN-Steckverbinder und am anderen Ende mit Aderendhülsen konfektioniert. Das Kabel hat einen
Außendurchmesser von 7.2 mm.
Das Kabel ist PUR beschichtet und für Umgebungstemperaturen von bis 105°C ausgelegt. PUR-beschichtete
Kabel sind flexibel und weisen eine gute bis hervorragende Beständigkeit gegenüber Öl, Basen und Säuren auf.
84

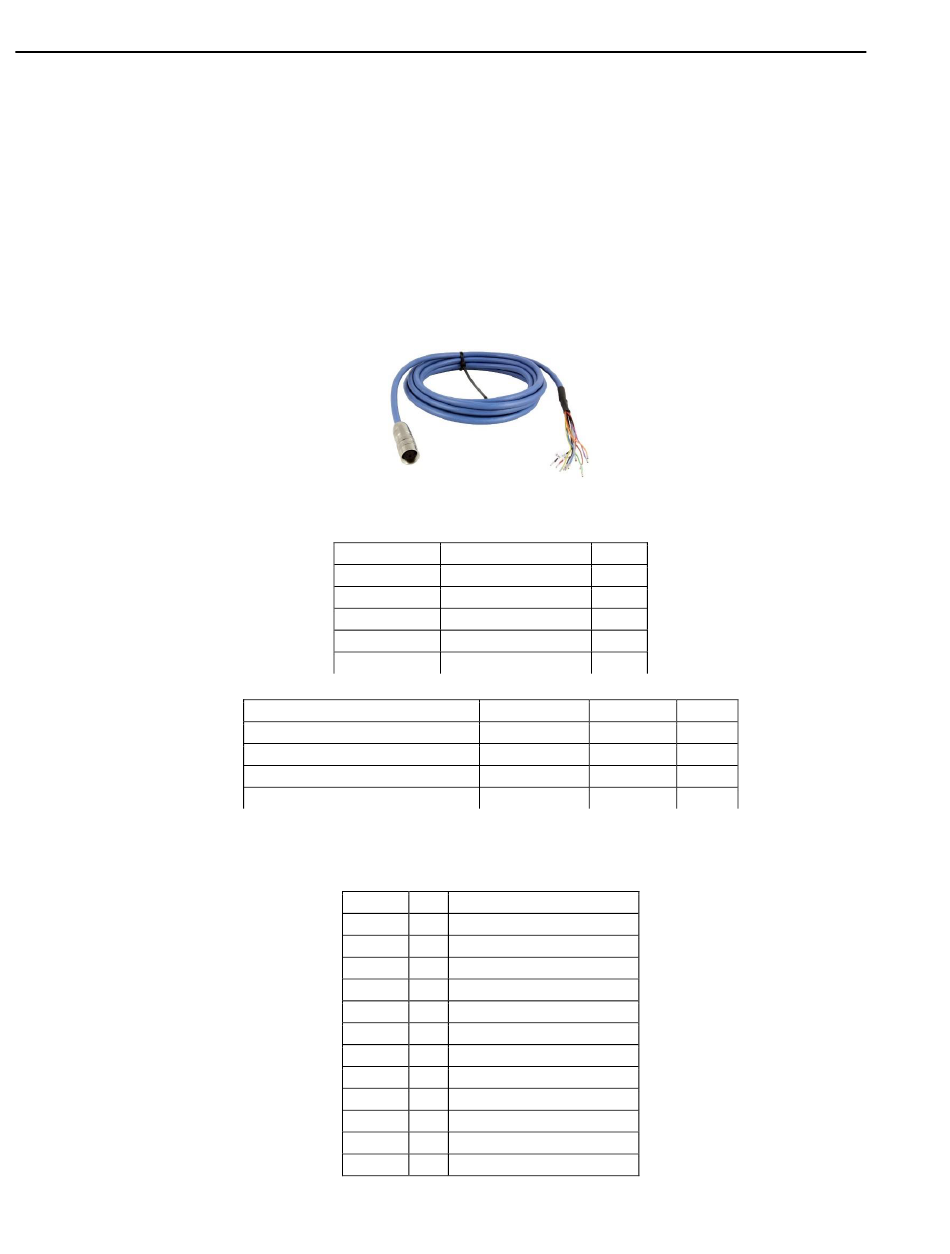

Abbildung 12-2: 12-adriges Niedertemperaturkabel
Tabelle 12-3: Kabelspezifikationen
Bestellnummer
E-2CLTCB4
E-2CLTCB08
E-2CLTCB15
E-2CLTCB30
E-2CLTCB60
Farbe
schwarz/rot
schwarz/weiß
violett/grau
grün/braun/blau/orange/gelb/durchsichtig
Tabelle 12-4: Farbzuordnung der Pins
Farbe
Pin
Schwarz
A
Weiß
B
Grau
C
Violett
D
Farblos
E
Gelb
F
Orange
G
Blau
H
Grün
J
Braun
K
Schwarz
L
Rot
M
Umgebungstemperatur
Länge
-40 bis 105°C
4 m
-40 bis 105°C
8 m
-40 bis 105°C
15 m
-40 bis 105°C
30 m
-40 bis 105°C
60 m
Anzahl
Querschnitt
2 Drähte
0.33 mm²
1 verdrilltes Paar
0.22 mm²
1 verdrilltes Paar
0.22 mm²
6 Drähte
0.22 mm²
Bezeichnung
RS485-A
RS485-B
- mA In (Eingang)
+ mA In (Eingang)
Schirm
Trigger
Relais (Alarm)
Relais (Alarm)
+ mA Out (Ausgang)
- mA Out (Ausgang)
Ground (Spannungsversorgung)
+ 24 VDC
Schirm
ohne
ja
ja
ohne
