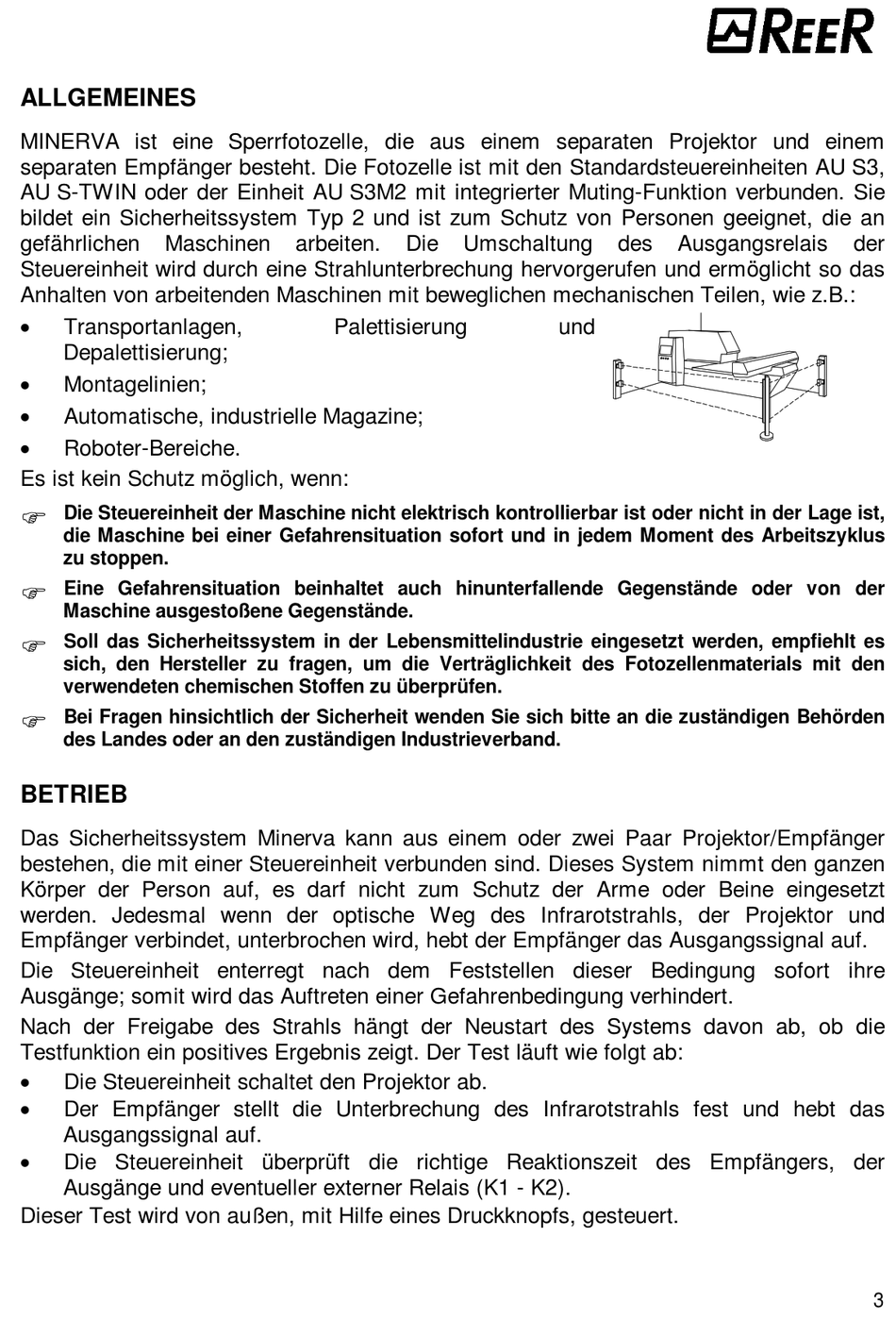

ALLGEMEINES
MINERVA ist eine Sperrfotozelle, die aus einem separaten Projektor und einem
separaten Empfänger besteht. Die Fotozelle ist mit den Standardsteuereinheiten AU S3,
AU S-TWIN oder der Einheit AU S3M2 mit integrierter Muting-Funktion verbunden. Sie
bildet ein Sicherheitssystem Typ 2 und ist zum Schutz von Personen geeignet, die an
gefährlichen
Maschinen
Steuereinheit wird durch eine Strahlunterbrechung hervorgerufen und ermöglicht so das
Anhalten von arbeitenden Maschinen mit beweglichen mechanischen Teilen, wie z.B.:
•
Transportanlagen,
Depalettisierung;
•
Montagelinien;
•
Automatische, industrielle Magazine;
•
Roboter-Bereiche.
Es ist kein Schutz möglich, wenn:
!
Die Steuereinheit der Maschine nicht elektrisch kontrollierbar ist oder nicht in der Lage ist,
die Maschine bei einer Gefahrensituation sofort und in jedem Moment des Arbeitszyklus
zu stoppen.
!
Eine Gefahrensituation beinhaltet auch hinunterfallende Gegenstände oder von der
Maschine ausgestoßene Gegenstände.
!
Soll das Sicherheitssystem in der Lebensmittelindustrie eingesetzt werden, empfiehlt es
sich, den Hersteller zu fragen, um die Verträglichkeit des Fotozellenmaterials mit den
verwendeten chemischen Stoffen zu überprüfen.
!
Bei Fragen hinsichtlich der Sicherheit wenden Sie sich bitte an die zuständigen Behörden
des Landes oder an den zuständigen Industrieverband.
BETRIEB
Das Sicherheitssystem Minerva kann aus einem oder zwei Paar Projektor/Empfänger
bestehen, die mit einer Steuereinheit verbunden sind. Dieses System nimmt den ganzen
Körper der Person auf, es darf nicht zum Schutz der Arme oder Beine eingesetzt
werden. Jedesmal wenn der optische Weg des Infrarotstrahls, der Projektor und
Empfänger verbindet, unterbrochen wird, hebt der Empfänger das Ausgangssignal auf.
Die Steuereinheit enterregt nach dem Feststellen dieser Bedingung sofort ihre
Ausgänge; somit wird das Auftreten einer Gefahrenbedingung verhindert.
Nach der Freigabe des Strahls hängt der Neustart des Systems davon ab, ob die
Testfunktion ein positives Ergebnis zeigt. Der Test läuft wie folgt ab:
•
Die Steuereinheit schaltet den Projektor ab.
•
Der Empfänger stellt die Unterbrechung des Infrarotstrahls fest und hebt das
Ausgangssignal auf.
•
Die Steuereinheit überprüft die richtige Reaktionszeit des Empfängers, der
Ausgänge und eventueller externer Relais (K1 - K2).
Dieser Test wird von außen, mit Hilfe eines Druckknopfs, gesteuert.
arbeiten.
Die
Umschaltung
Palettisierung
des
Ausgangsrelais
und
der
3
