HINWEIS!
Gefahr vor schwerwiegenden Sachschäden durch nicht ausreichend dimensio-
nierte Elektroinstallation
▶
▶

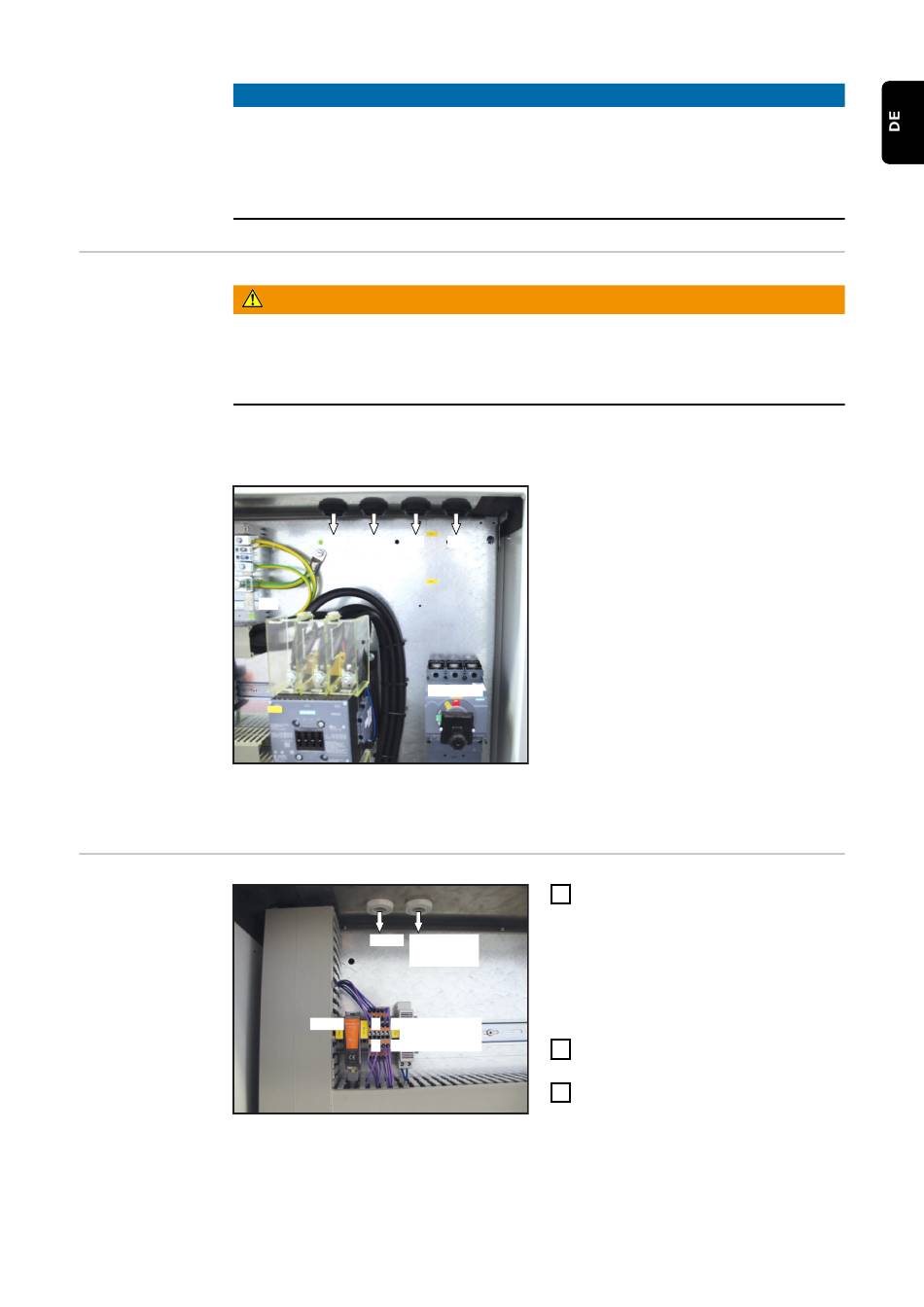

AC-Verbindung
herstellen
Gefahr eines elektrischen Schlages
Ein elektrischer Schlag kann tödlich sein.
▶
Hinsichtlich der Platzverhältnisse geeignete Kabelschuhe verwenden. Empfohlen
sind Rohrkabelschuhe.
Eine korrekte und dicht abschließende Ausführung der Kabeldurchführungen an
der Geräteoberseite sicherstellen
Datenanbindung
und 2-kanaligen
NOT-HALT an-
schließen
Eine korrekte und dicht abschließende Ausführung der Kabeldurchführungen an
der Geräteoberseite sicherstellen
Die Netzzuleitung sowie deren Absicherung sind entsprechend auszulegen.
Die technischen Daten am Gerät oder in der Bedienungsanleitung sind zu be-
achten.
WARNUNG!
Vor Anschluss an den Versorgungsstromkreis unbedingt eine Erdungsverbin-
dung herstellen, mit dem Anschluss für den Erdleiter PE.
PE
L1
L2
PE
L1
RJ45
2 channel
safety stop
RJ45
1
3
2 channel
safety stop
2 4
Der Anschluss des Erdleiters PE er-
folgt an der Erdungsschiene:
-
Mittels beiliegendem Klemmbügel
L3
und Sechskantschraube M10,
Schlüsselweite 17
-
Drehmoment: 15 Nm
Der Anschluss der Phasenleiter L1, L2
und L3 erfolgt an dem Klemmenblock:
-
Mittels Innensechskantschrauben
M8,
L2 L3
Schlüsselweite 6
-
Drehmoment: 12 Nm
Den RJ45-Stecker der Datenan-
1
bindung an den RJ45-Sockel an-
stecken
Wird zusätzlich zum NOT-HALT Taster
am Gerät ein externer 2-kanaliger
NOT-HALT vorgesehen, an den Feder-
zugklemmen:
1. NOT-HALT Kreis an den
1
Anschlüssen 1 und 2 anschließen
2. NOT-HALT Kreis an den
2
Anschlüssen 3 und 4 anschließen
71
