Fronius OPT/i TPS SpeedNet Connector Installationsanleitung Seite 8

OPT/i TPS SpeedNet Connector in OPT/i WF Doppel-
kopf ROB.EXT. einbauen
Einbau vorberei-
ten
OPT/i TPS Speed-
Net Connector in
OPT/i WF Doppel-
kopf ROB.EXT.
einbauen
8
All manuals and user guides at all-guides.com

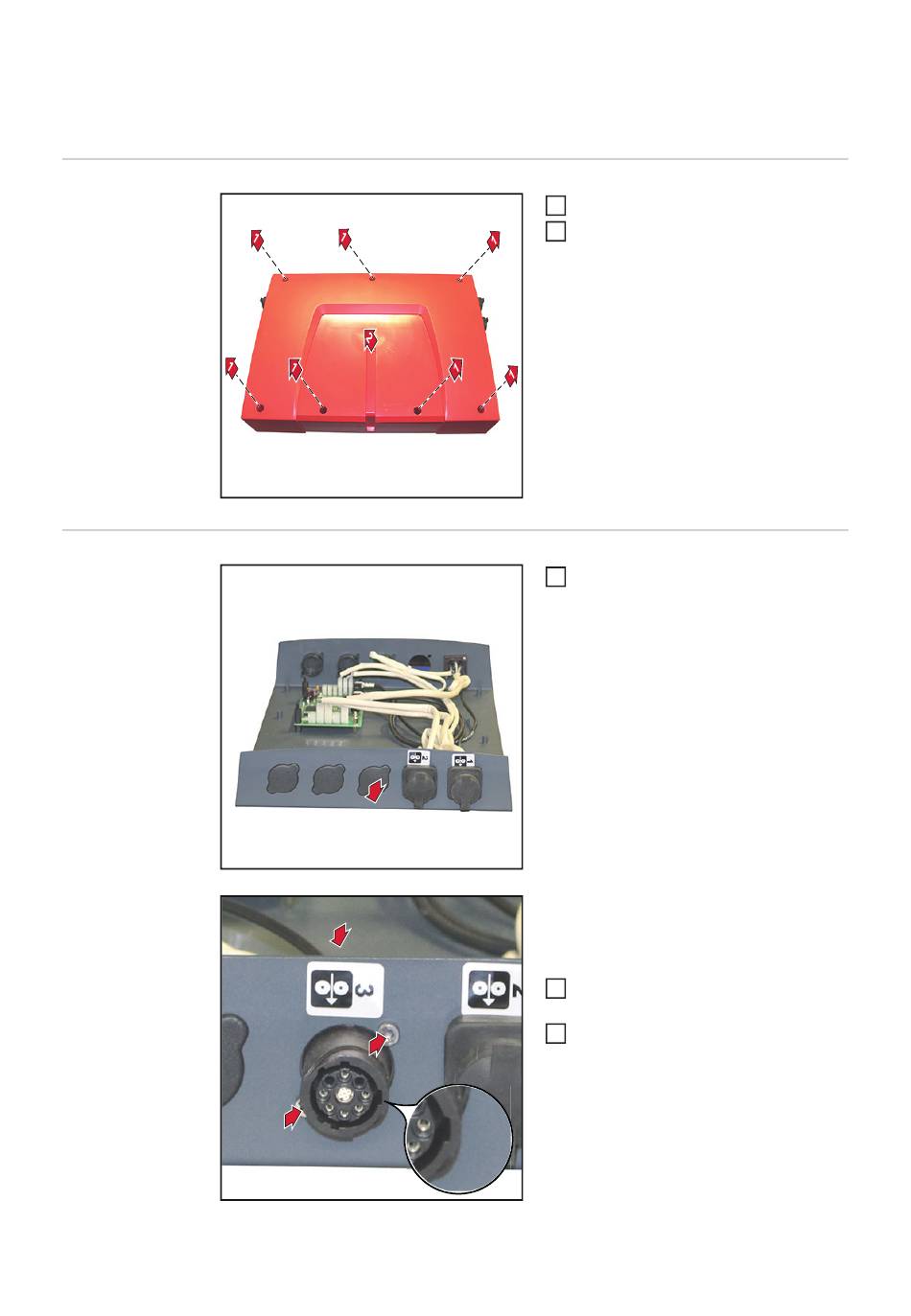

7 x TX25
1
2
3
3
7 Schrauben TX 25 entfernen
1
Deckel abnehmen
2
Blindabdeckung entfernen
1
WICHTIG! Beim Einsetzen der Buchse da-
rauf achten, dass die große rechteckige
Ausnehmung zum Anschluss 2 weist.
Kabelbaum mit Buchse von innen nach
2
außen einsetzen
Buchse mit 2 Schrauben TX20 fixieren
3
Anzugsmoment = 1,5 Nm
