Fronius OPT/i TPS SpeedNet Connector Installationsanleitung Seite 24

Monter l'option OPT/i TPS SpeedNet Connector sur
l'option OPT/i WF double tête ROB.EXT.
Préparer l'instal-
lation.
Monter l'option
OPT/i TPS Speed-
Net Connector
sur l'option OPT/i
WF double tête
ROB.EXT.
24
All manuals and user guides at all-guides.com
7 x TX25
1
2
3
3

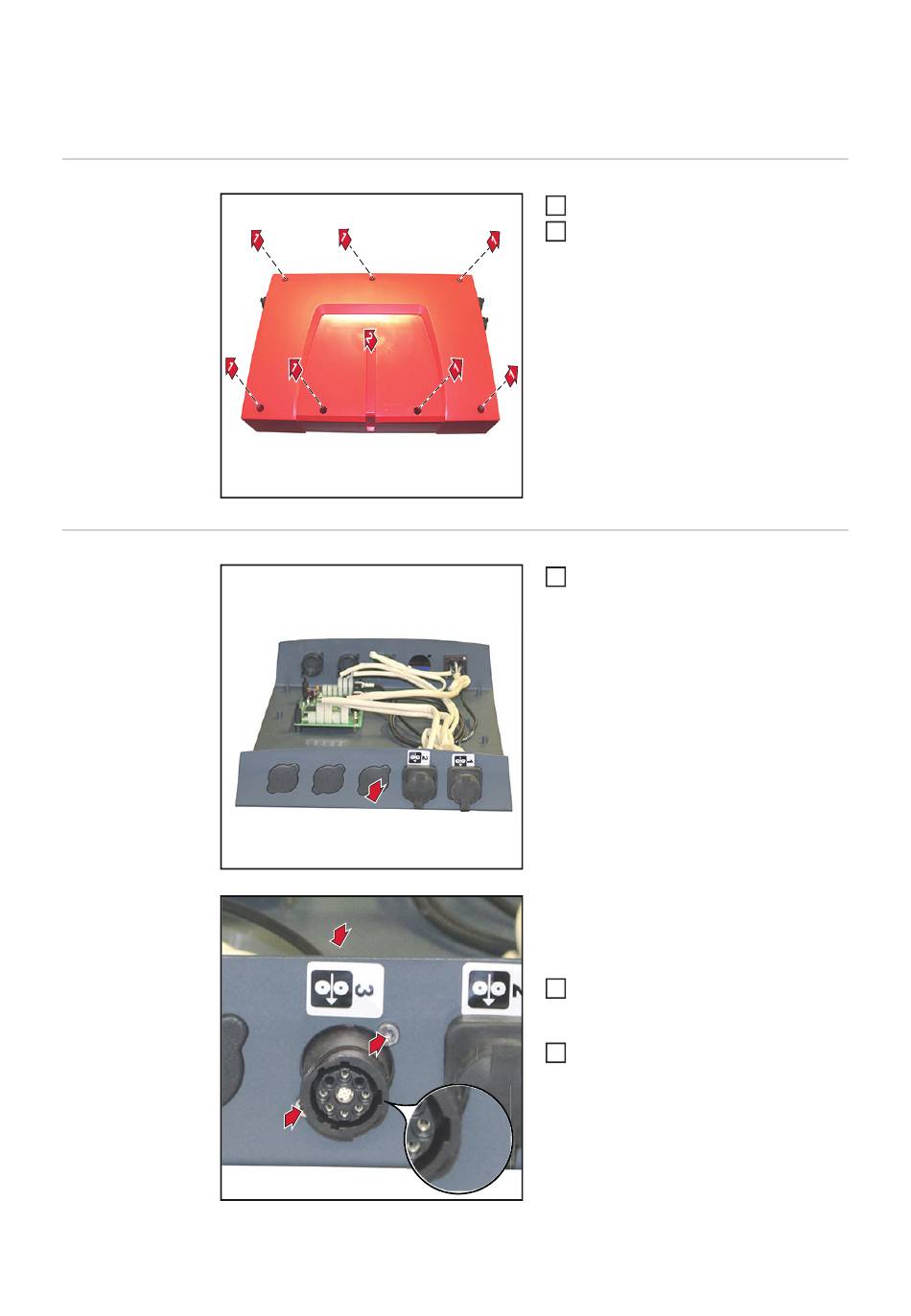

Retirer 7 vis TX 25
1
Retirer le couvercle
2
Retirer la fausse prise
1
IMPORTANT ! Lors de l'installation du
connecteur, veiller à ce que la grosse enco-
che carrée soit dirigée vers le connecteur 2.
Installer le faisceau de câbles avec
2
connecteur de l'intérieur vers l'extéri-
eur
Fixer le connecteur avec 2 vis TX 20
3
Couple de serrage = 1,5 Nm
