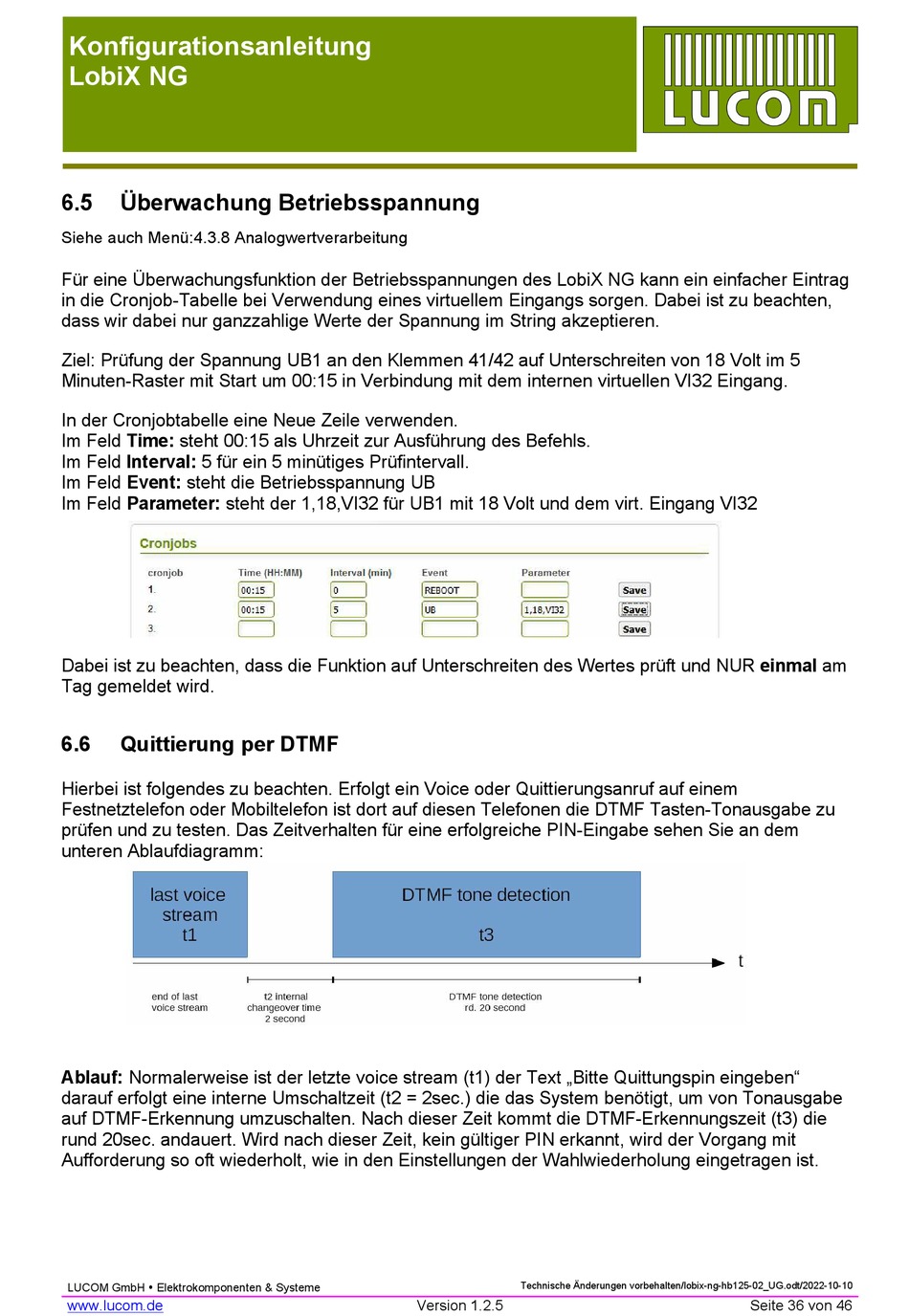

6.5 Überwachung Betriebsspannung
Siehe auch Menü:4.3.8 Analogwertverarbeitung
Für eine Überwachungsfunktion der Betriebsspannungen des LobiX NG kann ein einfacher Eintrag
in die Cronjob-Tabelle bei Verwendung eines virtuellem Eingangs sorgen. Dabei ist zu beachten,
dass wir dabei nur ganzzahlige Werte der Spannung im String akzeptieren.
Ziel: Prüfung der Spannung UB1 an den Klemmen 41/42 auf Unterschreiten von 18 Volt im 5
Minuten-Raster mit Start um 00:15 in Verbindung mit dem internen virtuellen VI32 Eingang.
In der Cronjobtabelle eine Neue Zeile verwenden.
Im Feld Time: steht 00:15 als Uhrzeit zur Ausführung des Befehls.
Im Feld Interval: 5 für ein 5 minütiges Prüfintervall.
Im Feld Event: steht die Betriebsspannung UB
Im Feld Parameter: steht der 1,18,VI32 für UB1 mit 18 Volt und dem virt. Eingang VI32
Dabei ist zu beachten, dass die Funktion auf Unterschreiten des Wertes prüft und NUR einmal am
Tag gemeldet wird.
6.6

Quittierung per DTMF

Hierbei ist folgendes zu beachten. Erfolgt ein Voice oder Quittierungsanruf auf einem
Festnetztelefon oder Mobiltelefon ist dort auf diesen Telefonen die DTMF Tasten-Tonausgabe zu
prüfen und zu testen. Das Zeitverhalten für eine erfolgreiche PIN-Eingabe sehen Sie an dem
unteren Ablaufdiagramm:
Ablauf: Normalerweise ist der letzte voice stream (t1) der Text „Bitte Quittungspin eingeben"
darauf erfolgt eine interne Umschaltzeit (t2 = 2sec.) die das System benötigt, um von Tonausgabe
auf DTMF-Erkennung umzuschalten. Nach dieser Zeit kommt die DTMF-Erkennungszeit (t3) die
rund 20sec. andauert. Wird nach dieser Zeit, kein gültiger PIN erkannt, wird der Vorgang mit
Aufforderung so oft wiederholt, wie in den Einstellungen der Wahlwiederholung eingetragen ist.
