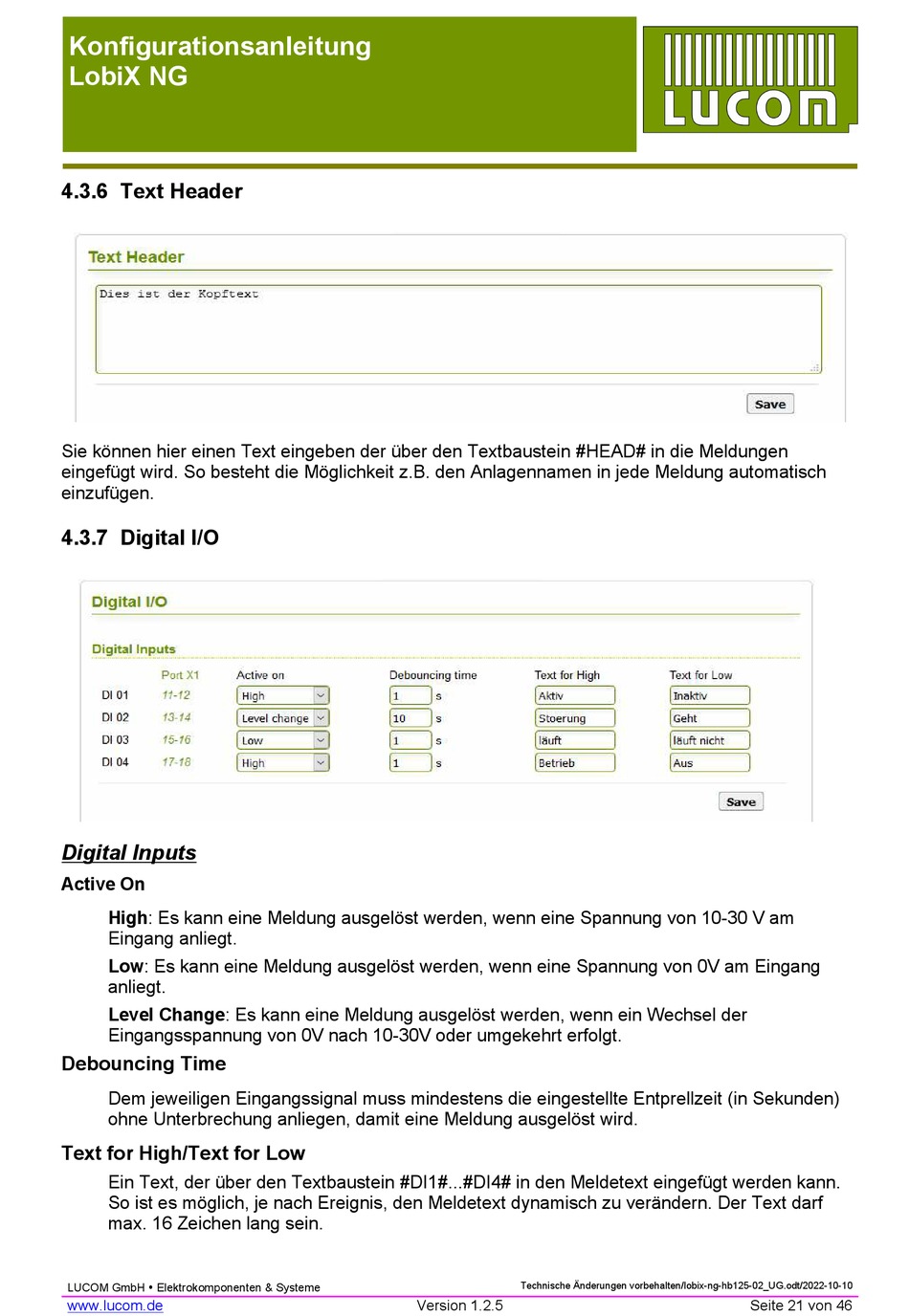

4.3.6 Text Header

Sie können hier einen Text eingeben der über den Textbaustein #HEAD# in die Meldungen
eingefügt wird. So besteht die Möglichkeit z.B. den Anlagennamen in jede Meldung automatisch
einzufügen.

4.3.7 Digital I/O

Digital Inputs

Active On
High: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 10-30 V am
Eingang anliegt.
Low: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 0V am Eingang
anliegt.
Level Change: Es kann eine Meldung ausgelöst werden, wenn ein Wechsel der
Eingangsspannung von 0V nach 10-30V oder umgekehrt erfolgt.
Debouncing Time
Dem jeweiligen Eingangssignal muss mindestens die eingestellte Entprellzeit (in Sekunden)
ohne Unterbrechung anliegen, damit eine Meldung ausgelöst wird.
Text for High/Text for Low
Ein Text, der über den Textbaustein #DI1#...#DI4# in den Meldetext eingefügt werden kann.
So ist es möglich, je nach Ereignis, den Meldetext dynamisch zu verändern. Der Text darf
max. 16 Zeichen lang sein.
