Technische Daten - Lucom LobiX NG Konfigurationsanleitung

Konfigurationsanleitung
LobiX NG

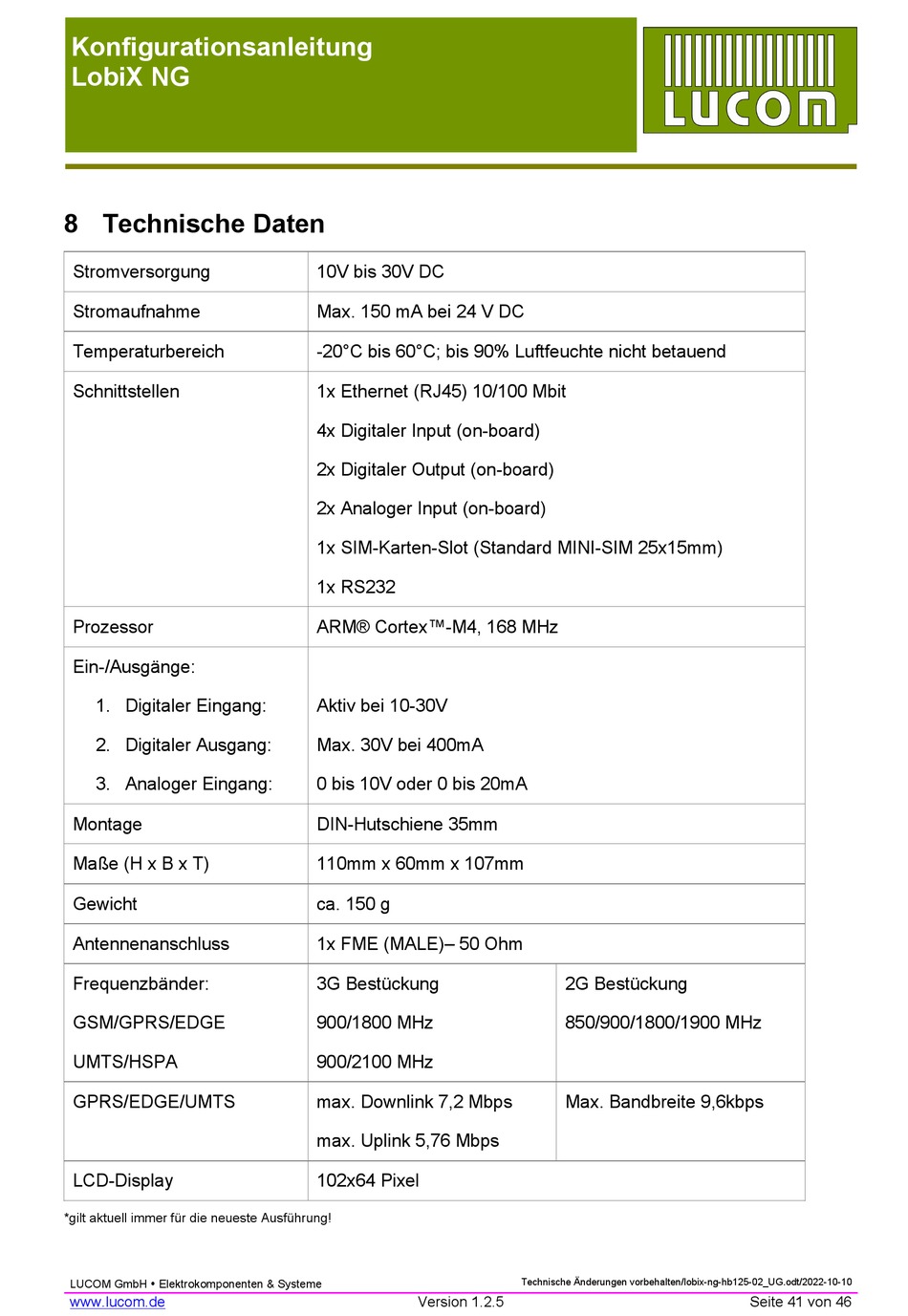

8 Technische Daten

Stromversorgung
Stromaufnahme
Temperaturbereich
Schnittstellen
Prozessor
Ein-/Ausgänge:
1. Digitaler Eingang:
2. Digitaler Ausgang:
3. Analoger Eingang:
Montage
Maße (H x B x T)
Gewicht
Antennenanschluss
Frequenzbänder:
GSM/GPRS/EDGE
UMTS/HSPA
GPRS/EDGE/UMTS
LCD-Display
*gilt aktuell immer für die neueste Ausführung!
LUCOM GmbH  Elektrokomponenten & Systeme
www.lucom.de
10V bis 30V DC
Max. 150 mA bei 24 V DC
-20°C bis 60°C; bis 90% Luftfeuchte nicht betauend
1x Ethernet (RJ45) 10/100 Mbit
4x Digitaler Input (on-board)
2x Digitaler Output (on-board)
2x Analoger Input (on-board)
1x SIM-Karten-Slot (Standard MINI-SIM 25x15mm)
1x RS232
ARM® Cortex™-M4, 168 MHz
Aktiv bei 10-30V
Max. 30V bei 400mA
0 bis 10V oder 0 bis 20mA
DIN-Hutschiene 35mm
110mm x 60mm x 107mm
ca. 150 g
1x FME (MALE)– 50 Ohm
3G Bestückung
900/1800 MHz
900/2100 MHz
max. Downlink 7,2 Mbps
max. Uplink 5,76 Mbps
102x64 Pixel
Version 1.2.5
2G Bestückung
850/900/1800/1900 MHz
Max. Bandbreite 9,6kbps
Technische Änderungen vorbehalten/lobix-ng-hb125-02_UG.odt/2022-10-10
Seite 41 von 46
