Bedienung Und Anzeigen Am Gerät; Funktion Der Taster; Displayanzeigen; Status - Lucom LobiX NG Konfigurationsanleitung

Konfigurationsanleitung
LobiX NG

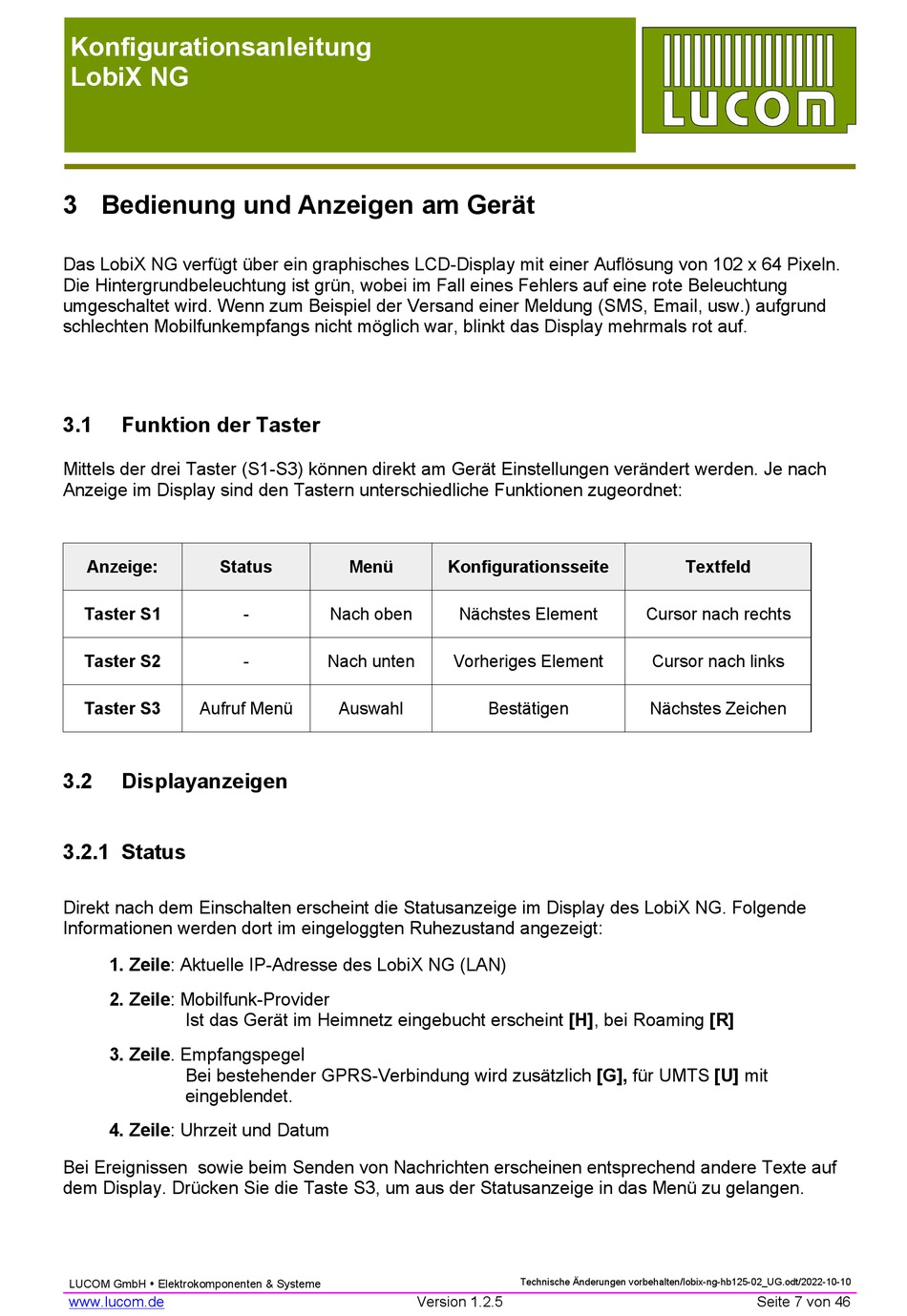

3 Bedienung und Anzeigen am Gerät
Das LobiX NG verfügt über ein graphisches LCD-Display mit einer Auflösung von 102 x 64 Pixeln.
Die Hintergrundbeleuchtung ist grün, wobei im Fall eines Fehlers auf eine rote Beleuchtung
umgeschaltet wird. Wenn zum Beispiel der Versand einer Meldung (SMS, Email, usw.) aufgrund
schlechten Mobilfunkempfangs nicht möglich war, blinkt das Display mehrmals rot auf.
3.1

Funktion der Taster

Mittels der drei Taster (S1-S3) können direkt am Gerät Einstellungen verändert werden. Je nach
Anzeige im Display sind den Tastern unterschiedliche Funktionen zugeordnet:
Anzeige:

Status

Taster S1
Taster S2
Taster S3 Aufruf Menü
3.2

Displayanzeigen

3.2.1 Status
Direkt nach dem Einschalten erscheint die Statusanzeige im Display des LobiX NG. Folgende
Informationen werden dort im eingeloggten Ruhezustand angezeigt:
1. Zeile: Aktuelle IP-Adresse des LobiX NG (LAN)
2. Zeile: Mobilfunk-Provider
Ist das Gerät im Heimnetz eingebucht erscheint [H], bei Roaming [R]
3. Zeile. Empfangspegel
Bei bestehender GPRS-Verbindung wird zusätzlich [G], für UMTS [U] mit
eingeblendet.
4. Zeile: Uhrzeit und Datum
Bei Ereignissen sowie beim Senden von Nachrichten erscheinen entsprechend andere Texte auf
dem Display. Drücken Sie die Taste S3, um aus der Statusanzeige in das Menü zu gelangen.
LUCOM GmbH  Elektrokomponenten & Systeme
www.lucom.de
Menü
- Nach oben
- Nach unten
Auswahl
Konfigurationsseite
Nächstes Element
Vorheriges Element
Bestätigen
Technische Änderungen vorbehalten/lobix-ng-hb125-02_UG.odt/2022-10-10
Version 1.2.5
Textfeld
Cursor nach rechts
Cursor nach links
Nächstes Zeichen
Seite 7 von 46
