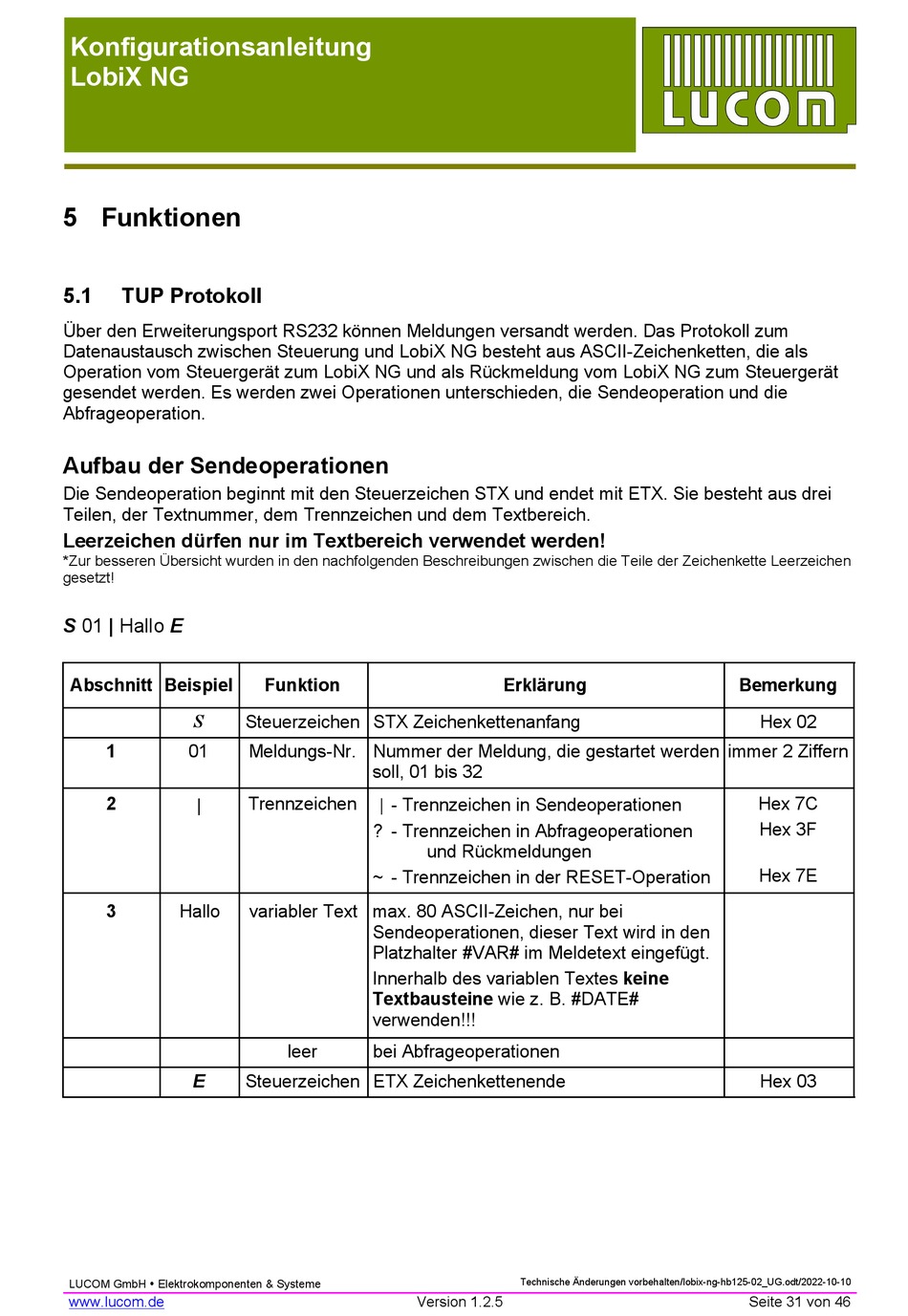

5 Funktionen

5.1

TUP Protokoll

Über den Erweiterungsport RS232 können Meldungen versandt werden. Das Protokoll zum
Datenaustausch zwischen Steuerung und LobiX NG besteht aus ASCII-Zeichenketten, die als
Operation vom Steuergerät zum LobiX NG und als Rückmeldung vom LobiX NG zum Steuergerät
gesendet werden. Es werden zwei Operationen unterschieden, die Sendeoperation und die
Abfrageoperation.

Aufbau der Sendeoperationen

Die Sendeoperation beginnt mit den Steuerzeichen STX und endet mit ETX. Sie besteht aus drei
Teilen, der Textnummer, dem Trennzeichen und dem Textbereich.
Leerzeichen dürfen nur im Textbereich verwendet werden!
*Zur besseren Übersicht wurden in den nachfolgenden Beschreibungen zwischen die Teile der Zeichenkette Leerzeichen
gesetzt!
S 01 | Hallo E
Abschnitt Beispiel
S
1 01

2
3 Hallo
E
LUCOM GmbH  Elektrokomponenten & Systeme
www.lucom.de
Funktion
Steuerzeichen STX Zeichenkettenanfang
Meldungs-Nr. Nummer der Meldung, die gestartet werden
soll, 01 bis 32
Trennzeichen  - Trennzeichen in Sendeoperationen
? - Trennzeichen in Abfrageoperationen
~ - Trennzeichen in der RESET-Operation
variabler Text max. 80 ASCII-Zeichen, nur bei
Sendeoperationen, dieser Text wird in den
Platzhalter #VAR# im Meldetext eingefügt.
Innerhalb des variablen Textes keine
Textbausteine wie z. B. #DATE#
verwenden!!!
leer bei Abfrageoperationen
Steuerzeichen ETX Zeichenkettenende
Version 1.2.5
Erklärung
und Rückmeldungen
Technische Änderungen vorbehalten/lobix-ng-hb125-02_UG.odt/2022-10-10
Bemerkung
Hex 02
immer 2 Ziffern
Hex 7C
Hex 3F
Hex 7E
Hex 03
