6.4 Überwachung Betriebsspannung
Für eine Überwachungsfunktion der Betriebsspannungen des LobiX NG kann eine einfa-
cher Eintrag in die Cronjob Tabelle bei Verwendung eines virtuellem Eingangs sorgen. Da-
bei ist zu beachten das wir dabei nur Ganzzahlige Werte der Spannung im String akzeptie-
ren.
Ziel: Prüfung der Spannung UB1 an den Klemmen 41/42 auf Unterschreiten von 18 Volt im
5 Minuten Raster mit Start um 00:15 in Verbindung mit dem internen virtuellen VI32 Ein-
gang.

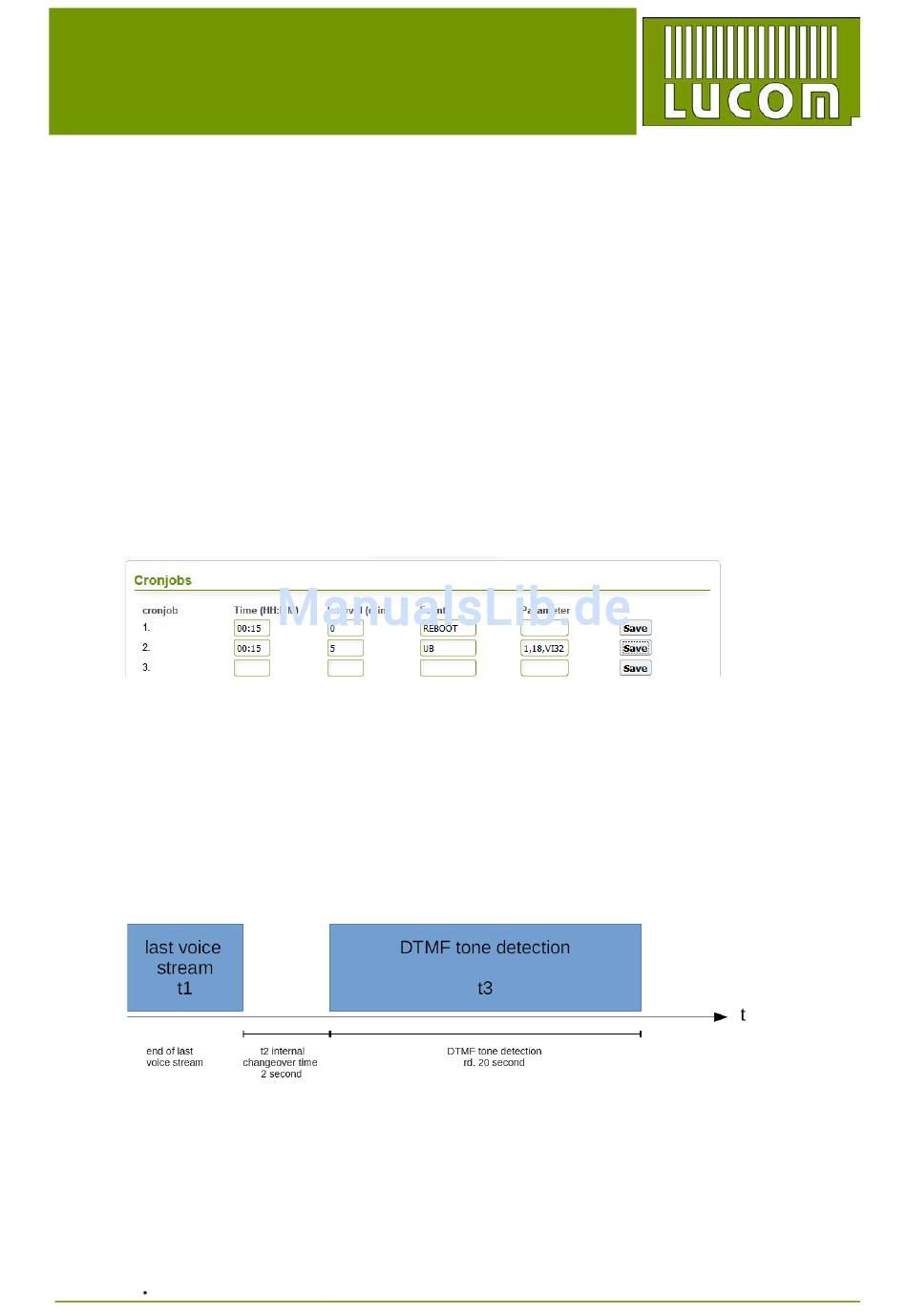

In der Cronjobtabelle eine Neue Zeile verwenden.
Im Feld Time: steht 00:15 als Uhrzeit zur Ausführung des Befehls.
Im Feld Interval: 5 für eine 5 Minütigen Prüfintervall.
Im Feld Event: steht die Betriebsspannung UB
Im Feld Parameter: steht der 1,18,VI32 für UB1 mit 18 Volt und dem virt. Eingang VI32
Dabei ist zu beachten, das die Funktion auf unterschreiten des Wertes prüft und NUR ein-
mal am Tag ausgeführt wird.
6.5

Quittierung per DTMF

Hierbei ist folgendes zu beachten. Erfolgt ein Voice oder Quittierungsanruf auf einem Fest-
netztelefon oder Mobiltelefon ist dort auf diesen Telefonen die DTMF Tasten-Tonausgabe
zu prüfen und zu testen. Das Zeitverhalten für eine erfolgreiche PIN-Eingabe sehen sie an
dem unteren Ablaufdiagramm:
Ablauf: Normalerweise ist der letzte voice stream(t1) der Text „Bitte Quittingspin einge-
ben" daruf erfolgt eine interne Umschaltzeit(t2 = 2sec.) die das System benötigt im von To-
nausgabe auf DTMF-Erkennung umzuschalten. Nach dieser Zeit kommt die DTMF-Erken-
nungszeit (t3) die rund 20sec. andauert. Wird nach dieser Zeit, kein Gültiger PIN erkannt,
wird der Vorgang mit Aufforderung so oft wiederholt, wie in den Einstellungen der Wahl-
wiederholung eingetragen ist.
