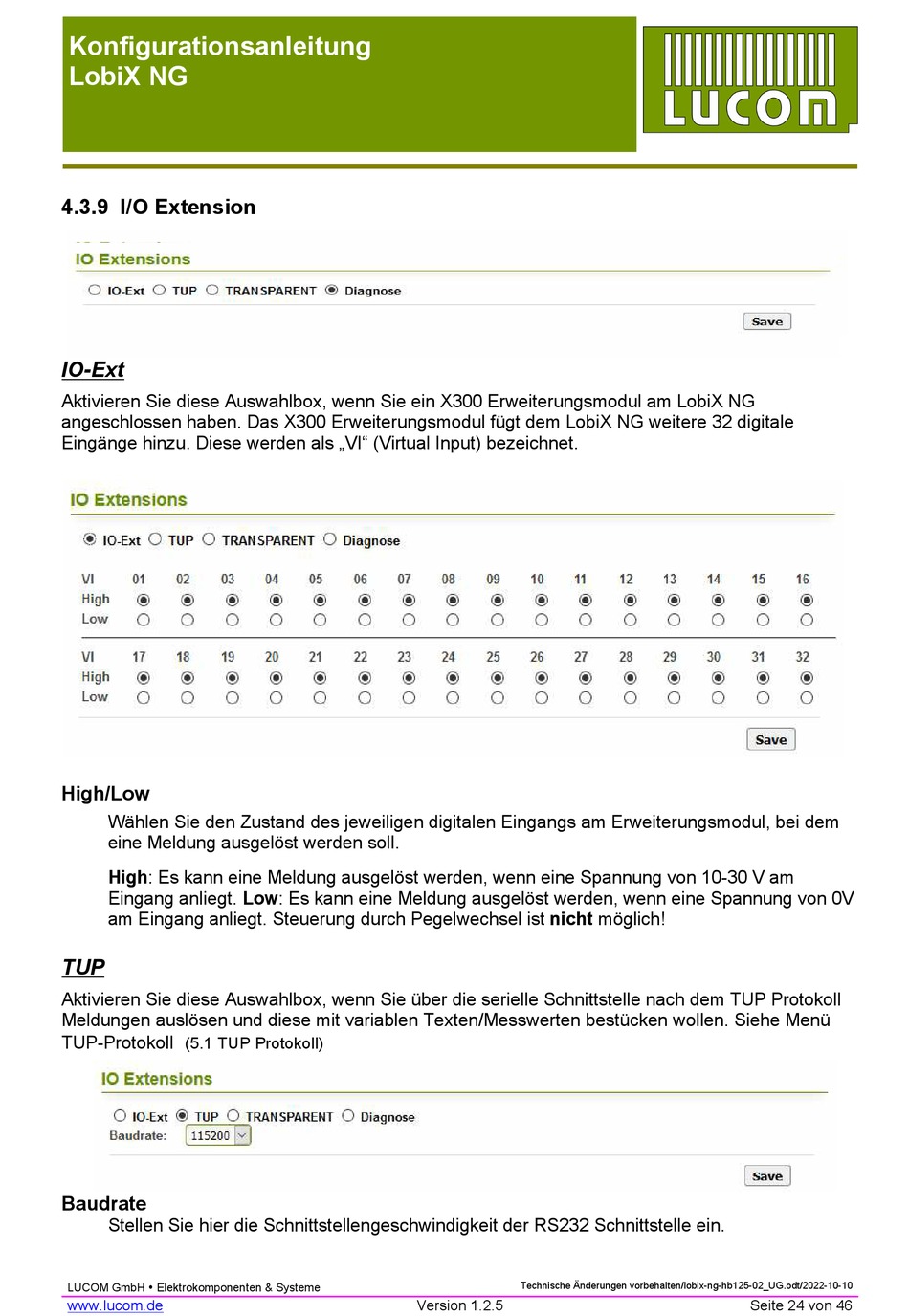

4.3.9 I/O Extension

IO-Ext
Aktivieren Sie diese Auswahlbox, wenn Sie ein X300 Erweiterungsmodul am LobiX NG
angeschlossen haben. Das X300 Erweiterungsmodul fügt dem LobiX NG weitere 32 digitale
Eingänge hinzu. Diese werden als „VI" (Virtual Input) bezeichnet.
High/Low
Wählen Sie den Zustand des jeweiligen digitalen Eingangs am Erweiterungsmodul, bei dem
eine Meldung ausgelöst werden soll.
High: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 10-30 V am
Eingang anliegt. Low: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 0V
am Eingang anliegt. Steuerung durch Pegelwechsel ist nicht möglich!
TUP
Aktivieren Sie diese Auswahlbox, wenn Sie über die serielle Schnittstelle nach dem TUP Protokoll
Meldungen auslösen und diese mit variablen Texten/Messwerten bestücken wollen. Siehe Menü
TUP-Protokoll
(5.1 TUP Protokoll)
Baudrate
Stellen Sie hier die Schnittstellengeschwindigkeit der RS232 Schnittstelle ein.
