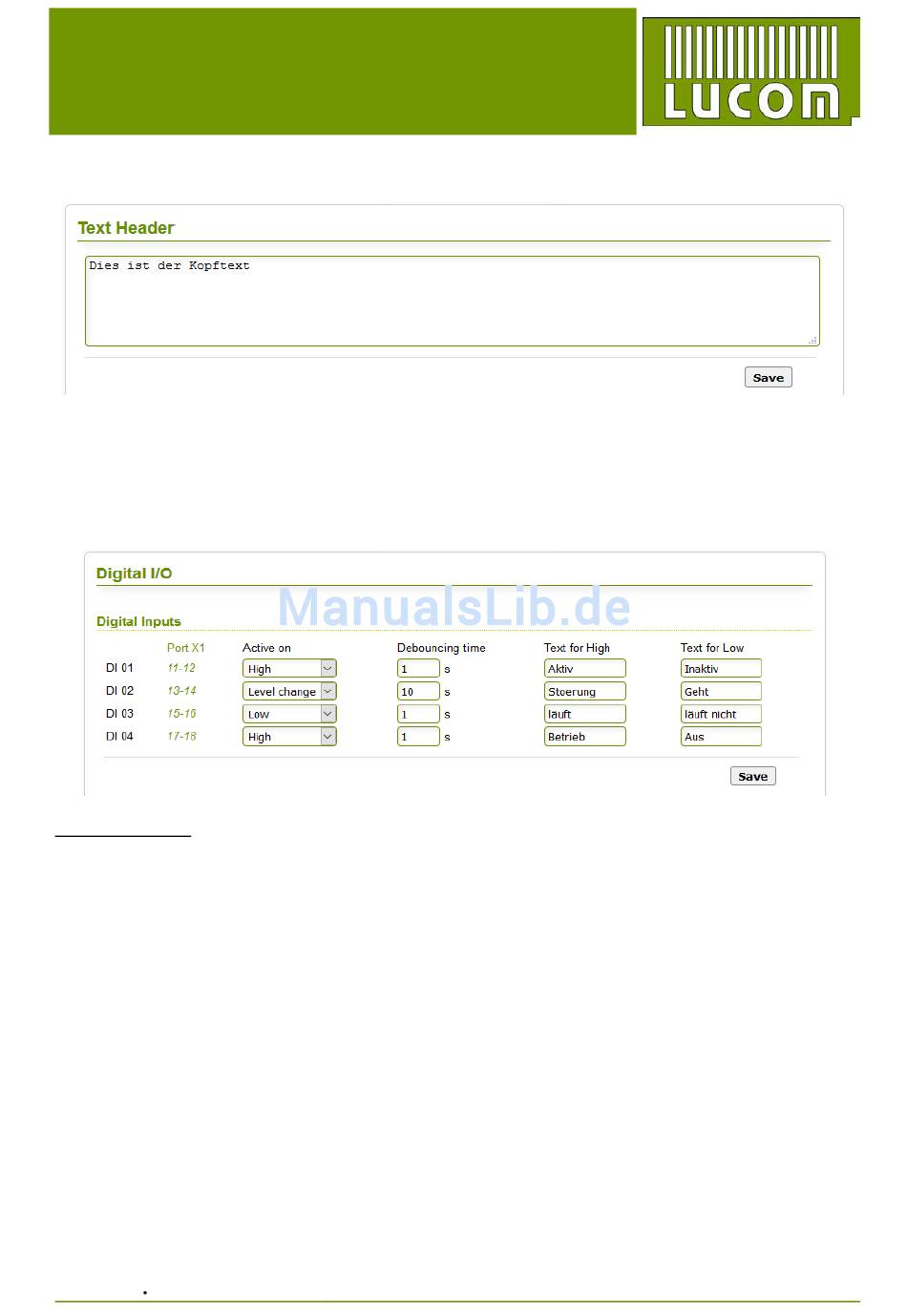

4.3.6 Menüpunkt: Text Header
Sie können hier einen Text eingeben der über den Textbaustein #HEAD# in die Meldun-
gen eingefügt wird. So besteht die Möglichkeit z.B. den Anlagennamen in jede Meldung
automatisch einzufügen.
4.3.7 Menüpunkt: Digital I/O
Digital Inputs
Active On
High: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 10-30 V
am Eingang anliegt.
Low: Es kann eine Meldung ausgelöst werden, wenn eine Spannung von 0V am Ein-
gang anliegt.
Level Change: Es kann eine Meldung ausgelöst werden, wenn ein Wechsel der Ein-
gangsspannung von 0V nach 10-30V oder umgekehrt erfolgt.
Debouncing Time
Dem jeweiligen Eingangssignal muss mindestens die eingestellte Entprellzeit (in Se-
kunden) ohne Unterbrechung anliegen, damit eine Meldung ausgelöst wird.
Text für High / Text for Low
Ein Text, der über den Textbaustein #DI1#...#DI4# in den Meldetexte eingefügt wer-
den kann. So ist es möglich, je nach Ereignis, den Meldetext dynamisch zu verän-
dern. Der Text darf max. 16 Zeichen lang sein.
