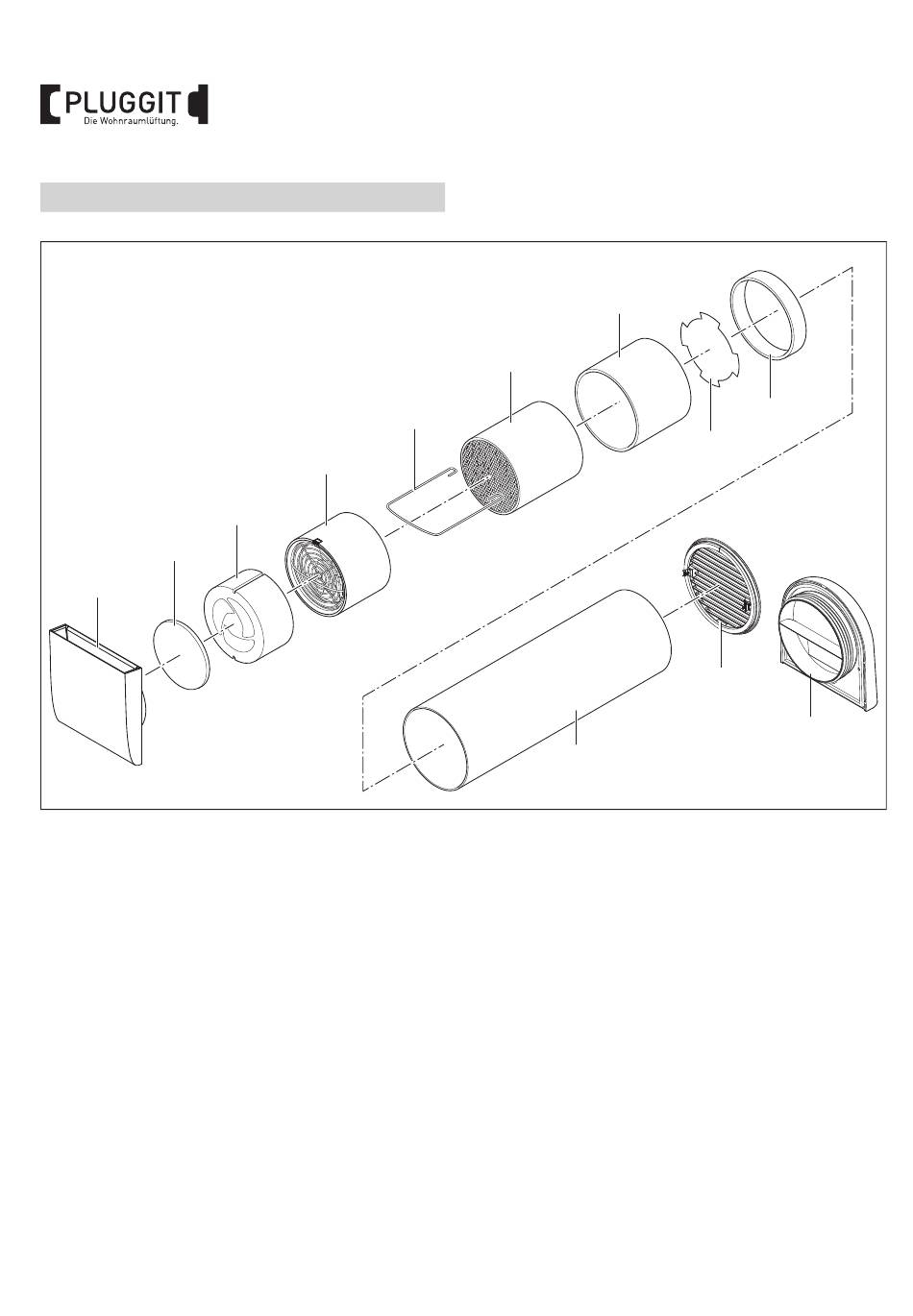

3. SYSTEMÜBERSICHT
10
11
1 Montagerohr
2.1 Außengitter
2.2 Außenblende
3 Stoßring
4 Vorfilter ICV160VF
5 Montagerohr Wärmetauscher
6 Wärmetauscher
7 Griffschlaufe
8 Lüfter-Einheit
9 Schalldämmset ICV1603K
10 Staubfilter
11 Innenblende
4
BIA iconVent 160
8
9
6
7
1
Das iconVent 160 besteht aus den hier dargestellten Einzel-
teilen.
Der Einbau erfolgt grundsätzlich in einer Außenwand. Das
Montagerohr (1), in das die Lüfter-Einheit (8) und die
Wärmetauscher-Einheit (3-7) montiert werden, wird fest
mit der Wand verklebt.
Die Innenblende (11) und Außenblende (2.2) werden werk-
zeuglos montiert. Das Außengitter (2.1) wird verklebt und
verschraubt. Sie dienen als Abschluss des Systems und
sorgen mit ihrer strömungsoptimierten Form für eine
effizientere Luftführung.
5
3
4
2.1
2.2
