6.6. SCHALLDÄMMSET ICV1603K MONTIEREN
11

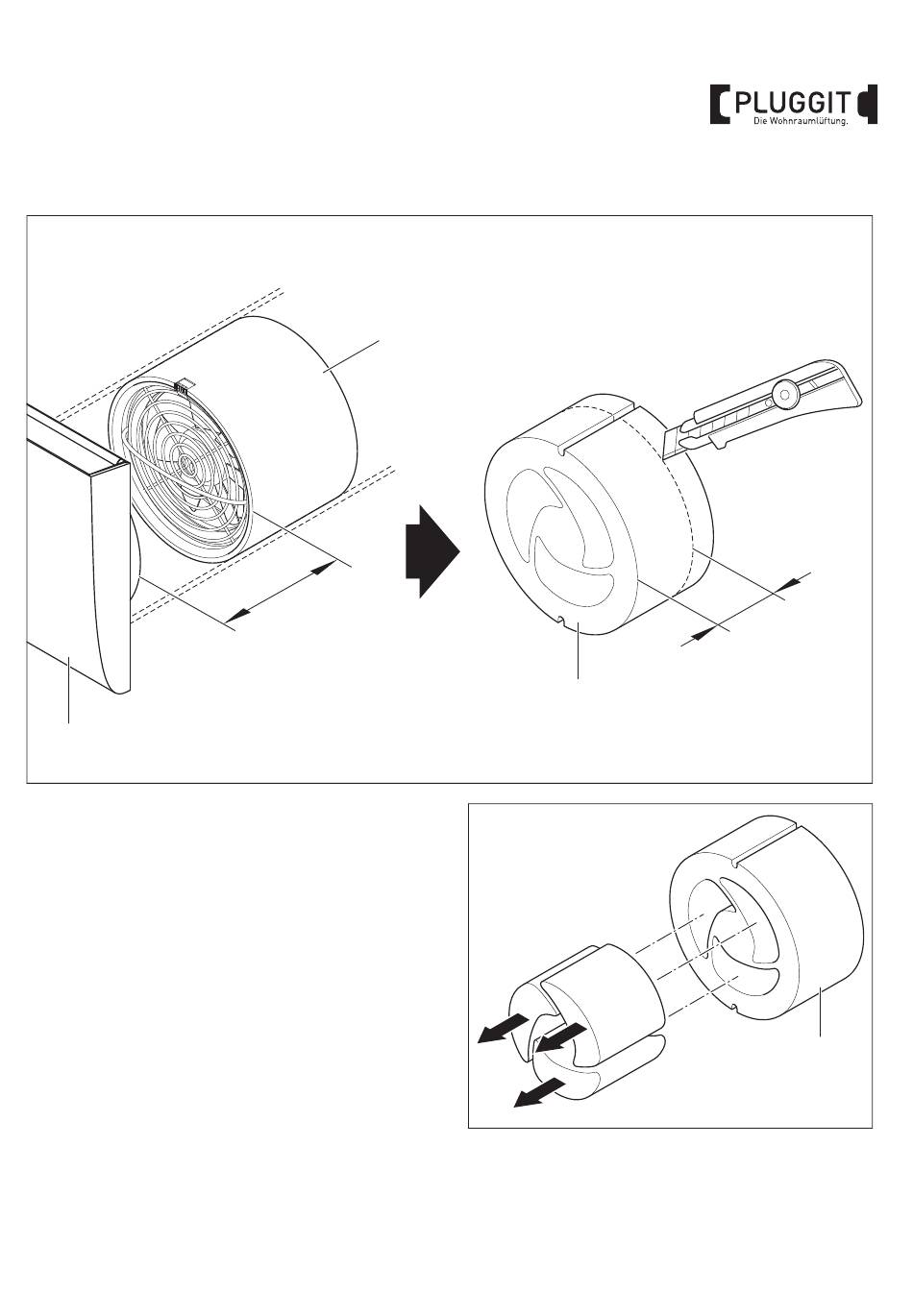

1. Messen Sie den Abstand (L) zwischen der Lüfter-
Einheit (8) und der Innenblende (11).
Beträgt der Abstand (L) weniger als 80 mm, müssen Sie
das Schalldämmset (9) mithilfe eines Messers auf das
erforderliche Maß kürzen. Beträgt der Abstand (L) mehr
als 80 mm können Sie das Schalldämmset (9) direkt ver-
wenden.
8
L
9
2. Entfernen Sie die Einsätze aus dem Schalldämmset (9)
und entsorgen Sie diese fachgerecht, siehe Seite 31.
3. Schieben Sie das Schalldämmset (9) in das Montagerohr
vor die Lüfter-Einheit (8). Achten Sie darauf, dass die
Nuten oben und unten positioniert sind.
L
M+P-26A-2090
9
M+P-26A-2091
21
