6.5. LÜFTER- UND WÄRMETAUSCHER-EINHEIT MONTIEREN
8
3 Stoßring
4 Vorfilter ICV160VF
5 Montagerohr Wärmetauscher
6 Wärmetauscher
7 Griffschlaufe
8 Lüfter-Einheit

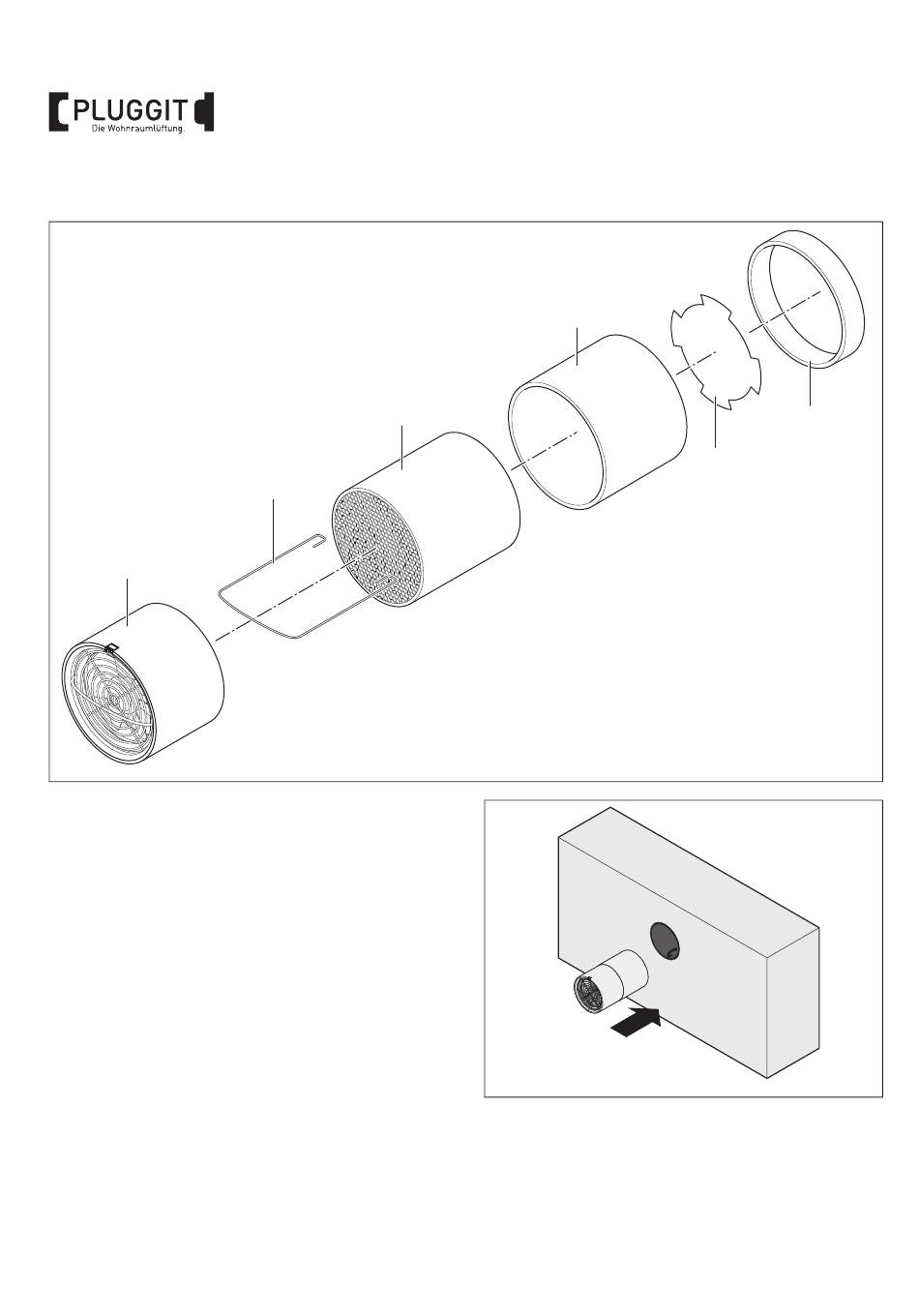

1. Montieren Sie die Einzelteile der Wärmetauscher-
Einheit (3-7) in der dargestellten Reihenfolge und ver-
binden diese mit der Lüfter-Einheit (8).
20
BIA iconVent 160
6
7
5
2. Stecken Sie den Verbund von innen mit dem Vorfilter
ICV160VF (4) zuerst in das Montagerohr. Die
Griffschlaufe (7) muss zum Raum zeigen. Schieben Sie
den Verbund vorsichtig nach außen bis ein Kontakt zum
Außengitter bzw. der Außenblende entsteht.
3. Verbinden Sie die Steckereinheit des Lüfters mit dem
Anschlusskabel.
3
4
M+P-26A-2089
M+P-26A-1604
