6.4.

FASSADENANSCHLUSS MONTIEREN

Nach Abschluss der Fassadenarbeiten entfernen Sie den
Putzdeckel außen.
1

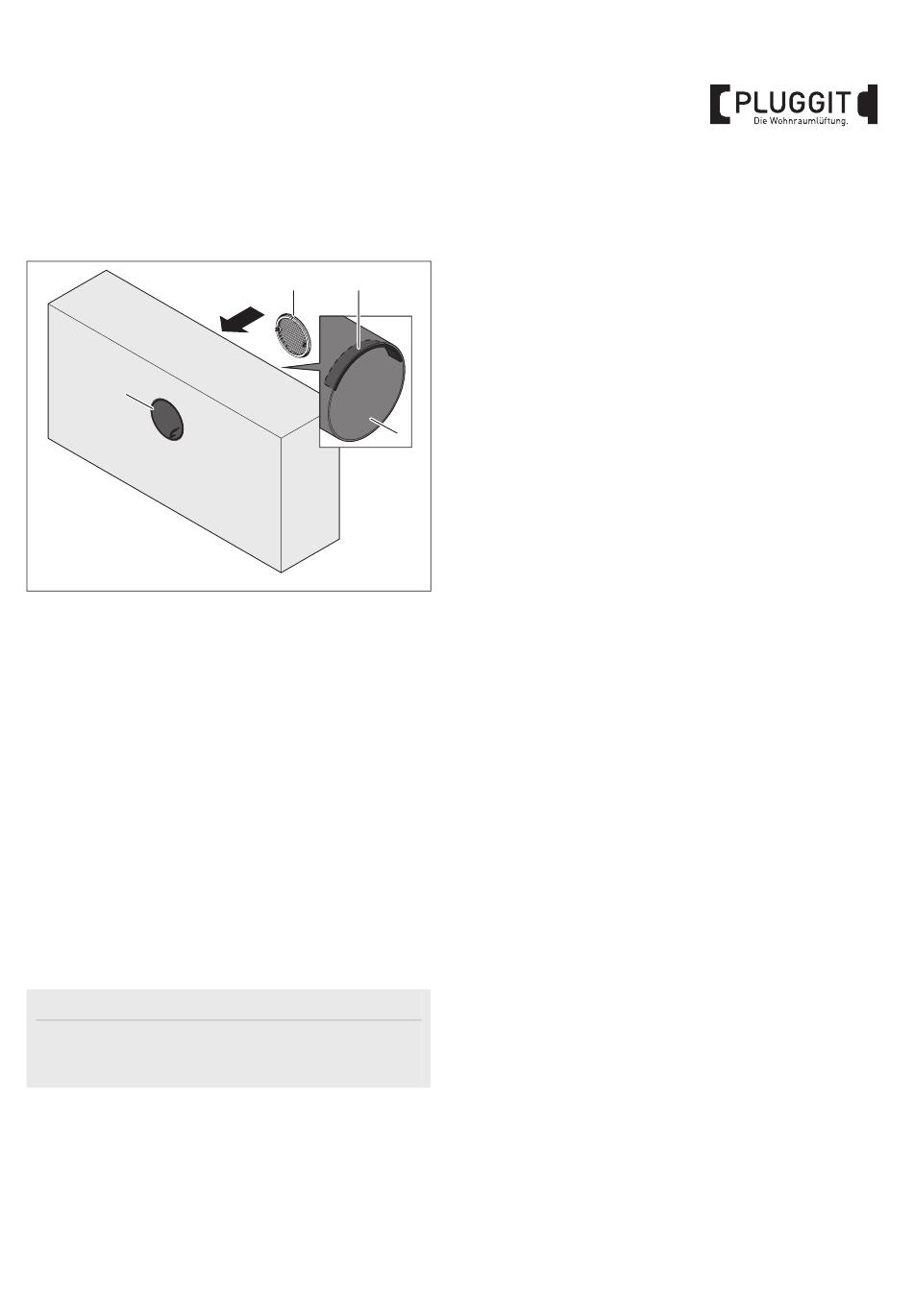

Bei Verwendung des Außengitters (2.1):
1. Kleben Sie das beiliegende Stopper-Element (19)
bündig an die äußere obere Kante im Inneren des
Montagerohrs (1). Es dient als Anschlag für die
Wärmetauscher-Einheit.
2. Stecken Sie das Außengitter (2.1) in das
Montagerohr (1). Es ist darauf zu achten, dass das
Außengitter gerade sitzt und die gebogenen Leit-
lamellen nach unten gerichtet sind.
3. Fixieren Sie das Außengitter (2.1) mittels Montage-
kleber und der seitlichen Schrauben im
Montagerohr (1).
Bei Verwendung der Außenblende (2.2):
Die Außenblende (2.2) (nicht abgebildet) kann durch die
speziellen Montagelamellen werkzeuglos montiert werden
und sitzt fest im Montagerohr (1). Achten Sie beim Ein-
schieben darauf, dass der Luftauslass nach unten zeigt und
gerade sitzt.
Hinweis:
Falls Sie statt der Außenblende eine Außenhaube aus
Metall verwenden, beachten Sie bitte die Anweisungen
der beiliegenden Montageinformation.
2.1 19
1
M+P-26A-2088
19
BIA iconVent 160
