4.3. BENÖTIGTES WERKZEUG
Für die Montage werden folgende Werkzeuge benötigt:
• Kernbohrgerät mit Bohrkrone Ø 162 mm
• Stichsäge zum Sägen von Kunststoffen
• Messer zum Kürzen des Schalldämmsets ICV1603K
(falls erforderlich)
• Montagekleber zum Fixieren des Montagerohrs
• Hammer und Meißel für Leitungsschächte
• Tiefe Unterputzdose (doppelte Ausführung)
4.4.

EINBAUPOSITIONEN

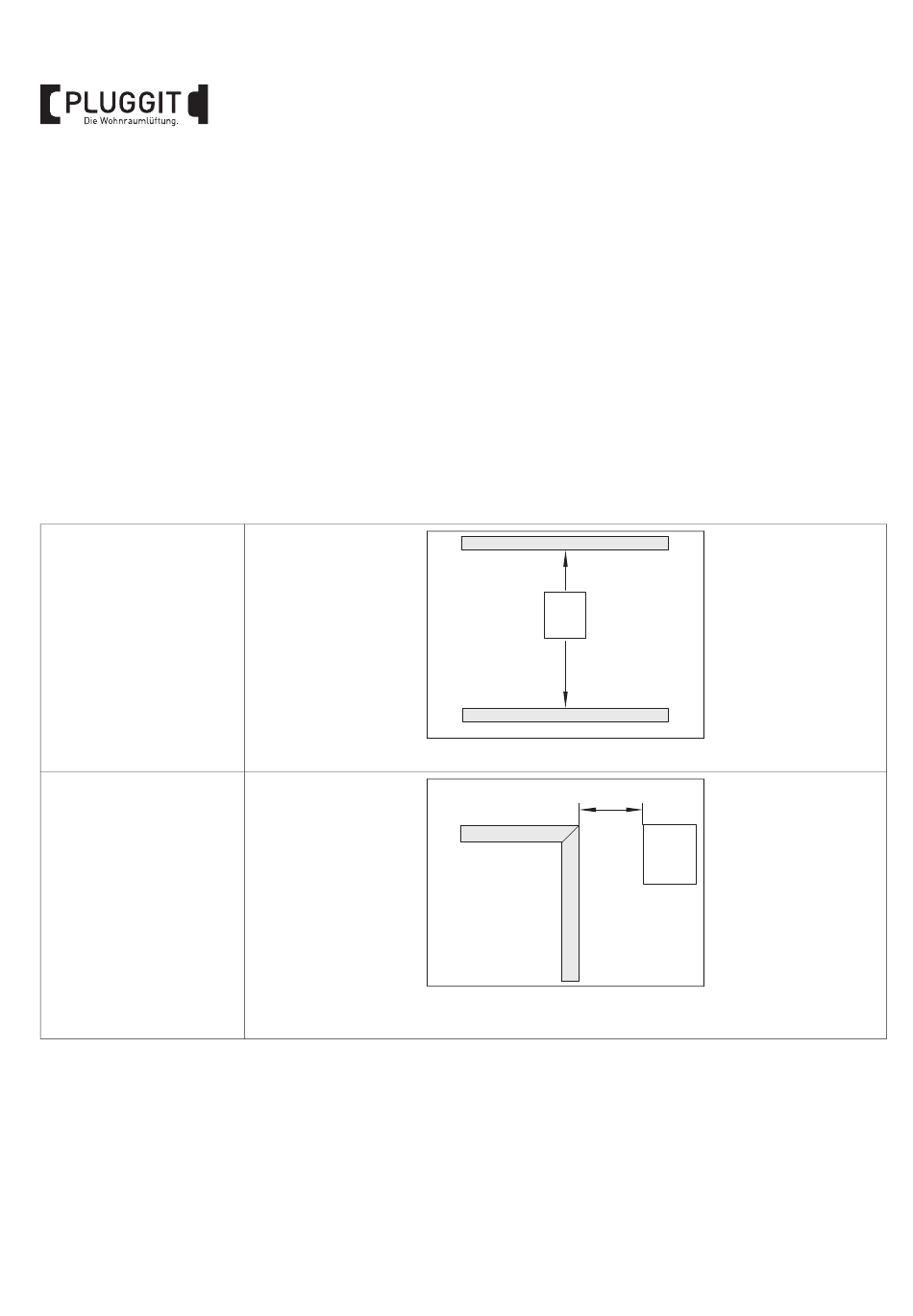

Die Einbaupositionen der iconVent 160-Geräte wird bei der
Projektplanung als Installationsvorschlag ermittelt.
Die dargestellten Maße gelten als Empfehlung.
Mindestabstand zur Decke
bzw. zum Boden
Mindestabstand zu anderen
Objekten, z.B. Fenster,
Türen oder Wänden
12
BIA iconVent 160
Der Mindestabstand zur Decke darf 400 mm sowie 1000 mm zum Boden nicht unterschreiten.
Der Mindestabstand zu anderen Objekten, z.B. Fenster, Türen oder Wänden, sollten innen
und außen mindestens 150 mm betragen.
>400 mm
>1000 mm
M+P-26A-2109
>150 mm
M+P-26A-1694
