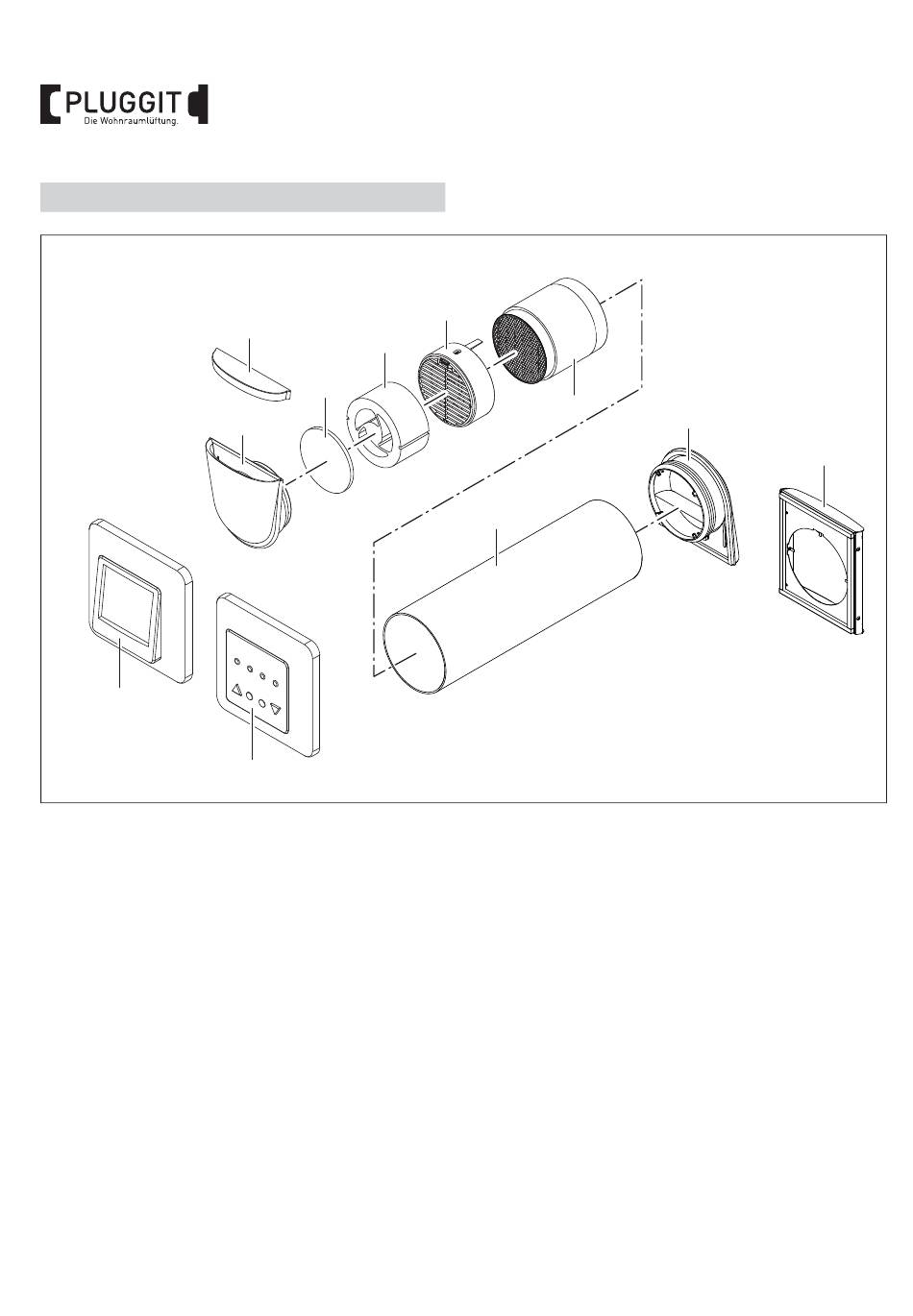

3. SYSTEMÜBERSICHT
18.2
Beispieldarstellung
1
Montagerohr
2.1 Außenblende
2.2 Außenhaube (alternativ)
4.1 Schallschutz-Innenblende
5
Deckel
6
Schalldämmset ICV1603K (optional)
7
Filter
8
Lüfter-Einheit
9
Wärmetauscher
18.1 iconVent 170-Steuerung LED
18.2 iconVent 170-Steuerung Touch
(alternativ)
4
BIA iconVent 170
5
6
7
4.1
18.1
8
9
1
Das Einzelwohnraumlüftungsgerät iconVent 170 besteht
aus den hier dargestellten Einzelteilen.
Der Einbau erfolgt grundsätzlich in einer Außenwand. Das
Montagerohr (1), in das die Lüfter-Einheit (8) und der
Wärmetauscher (9) hineingeschoben werden, wird fest mit
der Außenwand verklebt.
Die Außenblende (2.1) und die Schallschutz-
Innenblende (4.1) werden werkzeuglos installiert.
Die Außenhaube (2.2) wird verschraubt.
Alle Hauben und Blende dienen als Abschluss des Systems
und sorgen mit ihrer strömungsoptimierten Form für eine
effizientere Luftführung.
Die Steuerung des Systems erfolgt durch die iconVent 170-
Steuerung mit LED (18.1) oder Touch (18.2).
2.1
2.2
M+P-26A-1990
