6. MONTAGE

Hinweis:
Lesen Sie sich die Anweisungen vor Beginn der Montage
sorgfältig durch.

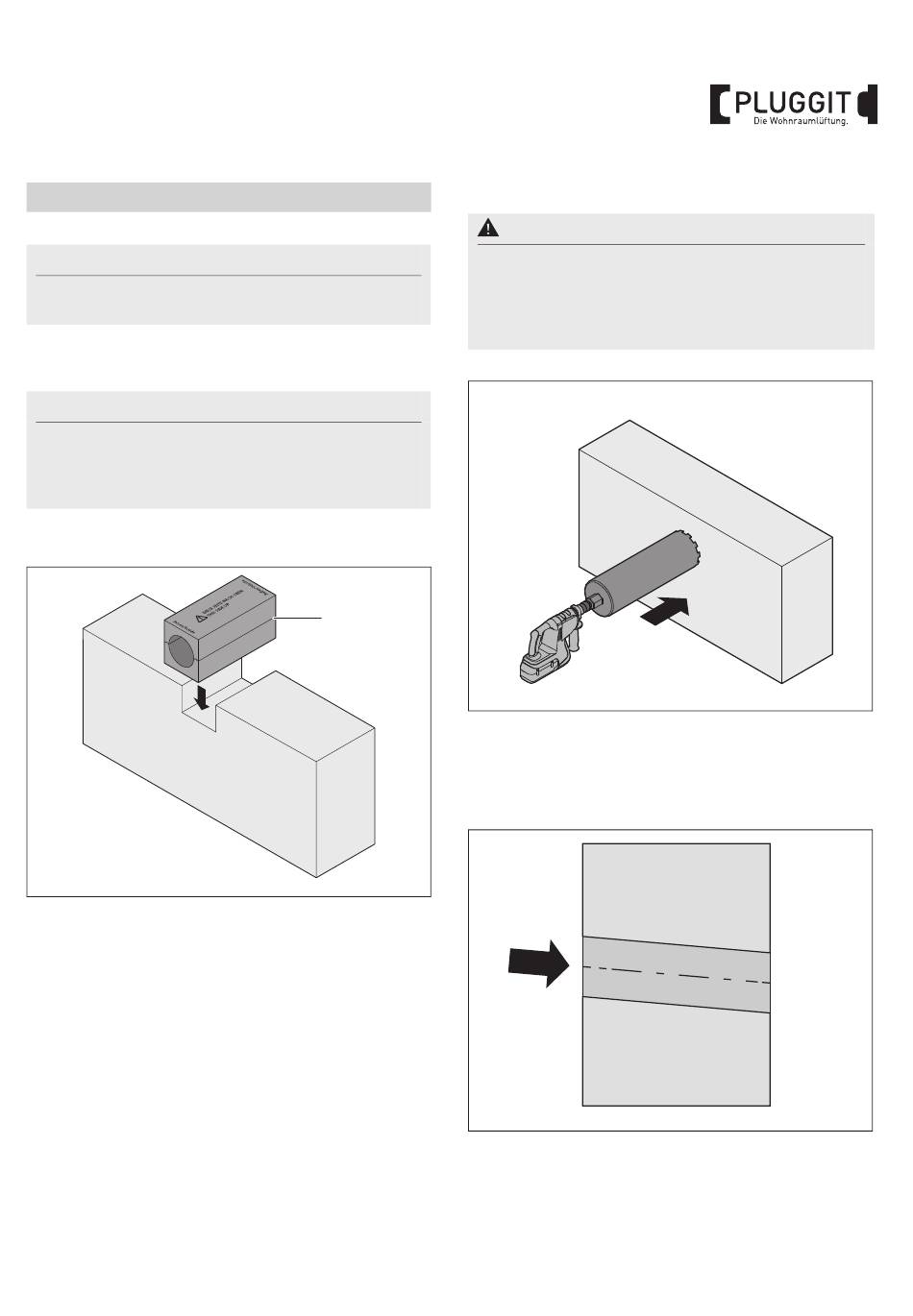

6.1. WANDÖFFNUNG ERSTELLEN
Hinweis:
Entsprechend der gewählten Montageweise folgen Sie
bitte den Anweisungen für die Nutzung des Einbau-
Montagesteins oder den Anweisungen für die Erstellung
einer Kernbohrung.
6.1.1.

Einbau-Montagestein verwenden

1. Setzen Sie den Einbau-Montagestein (18) in das Mauer-
werk ein. Achten Sie dabei auf die Installationshinweise
auf dem Einbau-Montagestein (18).
Das Gefälle muss nach außen gerichtet sein, um den
Kondensatablauf sicherzustellen.
2. Schneiden Sie überstehendes Material des Einbau-
Montagesteins (18) bündig ab.
6.1.2.
Achten Sie während der Kernbohrung auf einen aus-
reichenden Schutz vor herabfallendem Mauerwerk an
der Außenseite des Gebäudes. Damit ist sichergestellt,
dass keine Personen verletzt werden oder Gegenstände
beschädigt werden.
18
Erstellen Sie im Mauerwerk eine Kernbohrung mit einem
Durchmesser von 162 mm.
Die Bohrung muss ein Gefälle von 1-3° aufweisen, um
später anfallendes Kondensat nach außen abführen zu
können.
M+P-26A-2086
Die Bohrung sollte vorzugsweise von innen nach außen
erfolgen.

Kernbohrung erstellen

Warnhinweis:
Innen
1 - 3°
M+P-26A-1598
Außen
M+P-26A-1599
17
BIA iconVent 160
