6.2.

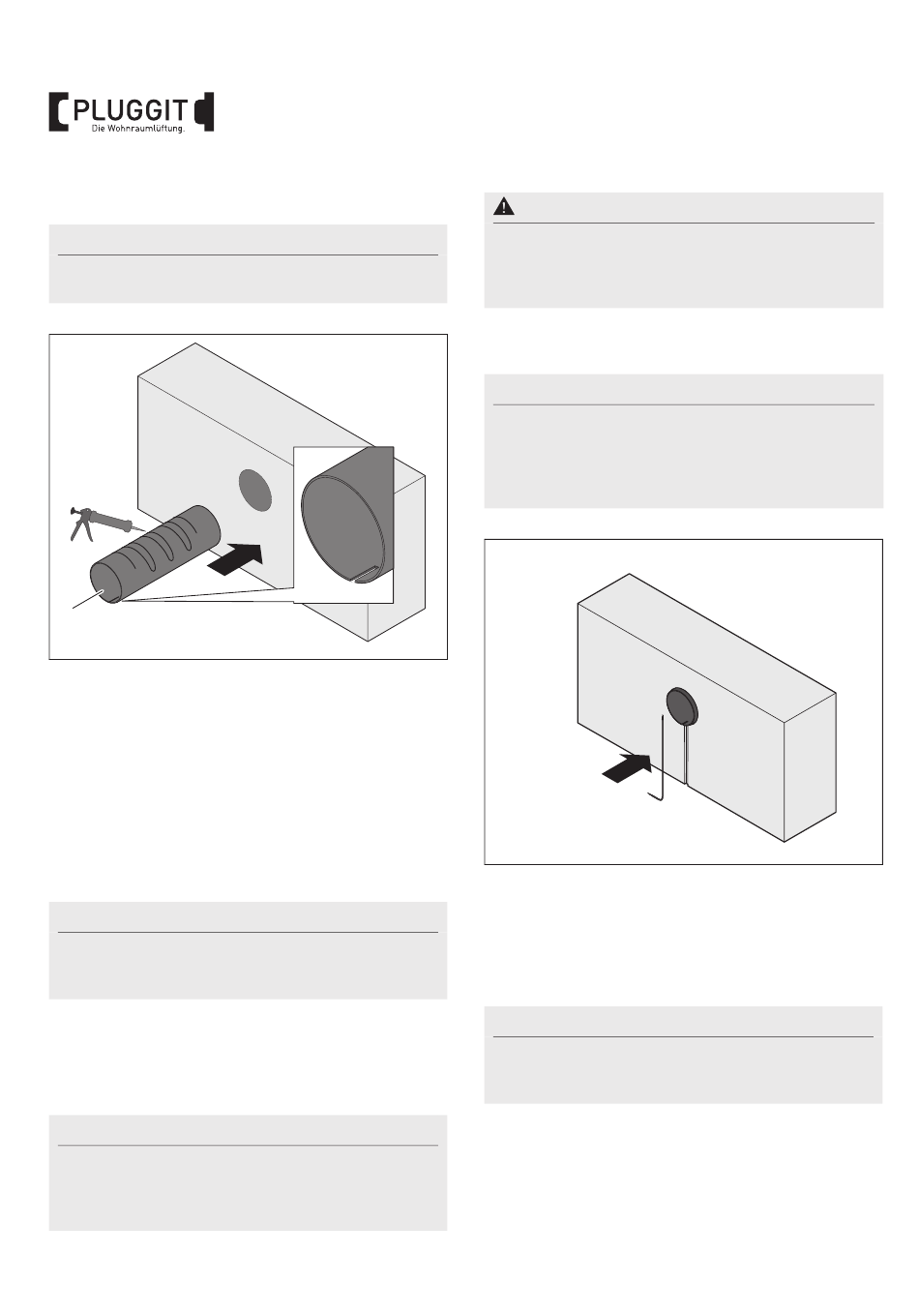

MONTAGEROHR EINBAUEN

Hinweis:
Bei dem Einsatz einer Sonderlösung beachten Sie bitte
die beiliegenden Montagehinweise.
1
1. Messen Sie die vorhandene Wandstärke. Falls die Putz-
arbeiten noch nicht abgeschlossen sind, kürzen Sie das
Montagerohr (1) mit einem Überstand entsprechend der
späteren Putzdicke.
2. Trennen Sie das Montagerohr (1) mit einer Stichsäge auf
das erforderliche Maß, sodass es außen und innen
bündig abschließt.
3. Fügen Sie raumseitig einen ca. 10 mm breiten und
30 mm tiefen Schlitz in das Montagerohr (1) ein, um
später das Datenkabel zur Lüfter-Einheit führen zu
können. Entgraten Sie alle Schnittstellen.
Hinweis:
Bei der Verwendung von Kabel mit größerem Durch-
messer ist die Größe des Schlitzes entsprechend zu ver-
größern.
4. Tragen Sie den Montagekleber wie dargestellt auf die
Außenseite des Montagerohrs (1) auf und schieben Sie
es in die Kernbohrung. Halten Sie die Trocknungszeit
des verwendeten Montageklebers ein.
Hinweis:
Bei der Verwendung einer Außenhaube aus Metall darf
das Montagerohr (1) nicht bündig mit der Außenwand
abschließen. Das Montagerohr (1) muss ca. 5 mm
herausragen.
18
BIA iconVent 160
Warnhinweis:
Verschließen Sie das Montagerohr (1) bei weiteren Bau-
arbeiten im Gebäude mit den beiliegenden
Putzdeckeln (12) und nehmen Sie das System erst nach
Abschluss der Bauarbeiten in Betrieb.
6.3.

LEITUNGEN VERLEGEN

Hinweis:
Die Kabellänge der Leitung im Montagerohr ist ab-
hängig von den baulichen Gegebenheiten zu wählen. Be-
achten Sie, dass die Lüfter-Einheit leicht anzuschließen
sein muss und das Kabel den Luftstrom nicht unnötig
blockiert.
M+P-26A-2087
1. Verlegen Sie die Leitungen durch Schlitze oder Kabel-
kanäle bis zur Kernbohrung. Achten Sie darauf, dass das
Leitungsende im Montagerohr eine Länge entsprechend
der Wanddicke minus 150 mm aufweist.
2. Montieren Sie den Stecker zur Verbindung mit der
Lüfter-Einheit am Kabel, siehe Seite 14.
Hinweis:
Falls Leitungen verwendet werden, deren Durchmesser
größer als 6,1 mm sind, muss der Kabelmantel entfernt
werden, um die weitere Montage nicht zu erschweren.
M+P-26A-1601
