6.5.1.
Schalldämmset ICV1603K einsetzen
5
7
4.1
4.1 Schallschutz-Innenblende
5
Deckel
6
Schalldämmset ICV1603K
7
Filter
8
Lüfter-Einheit
9
Wärmetauscher

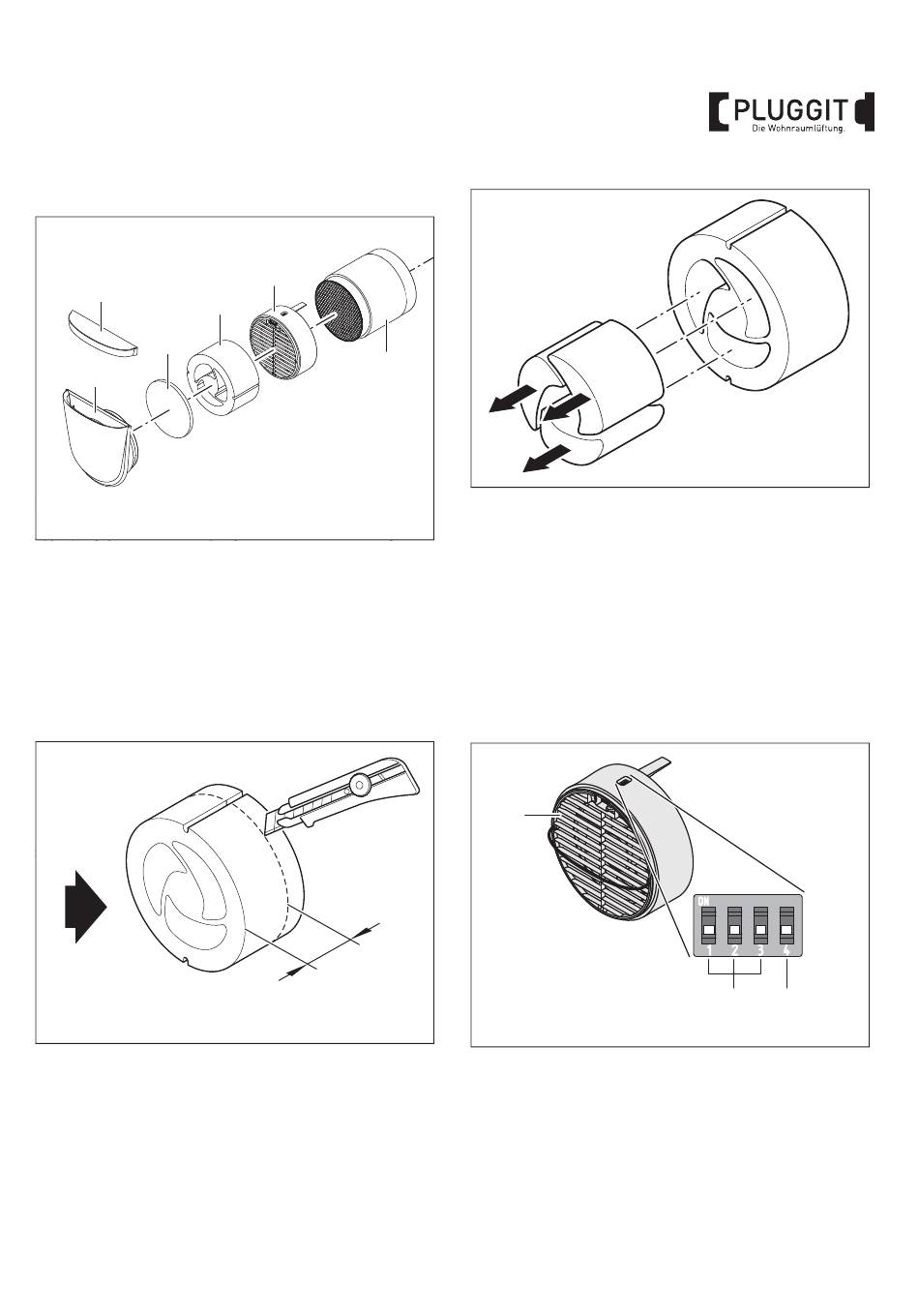

Je nach Bedarf kann zusätzlich das Schalldämmset
ICV1603K (6) vor der Lüfter-Einheit (8) eingesetzt werden.
Messen Sie den Abstand zwischen der Lüfter-Einheit und
dem Innenwandanschluss. Beträgt der Abstand weniger als
80 mm, müssen Sie das Schalldämmset mithilfe eines Mes-
sers auf das erforderliche Maß (L) kürzen.
Beträgt der Abstand mehr als 80 mm können Sie das
Schalldämmset direkt verwenden.
8
6
9
1
L
M+P-26A-1754
Entfernen Sie die Einsätze aus dem Schalldämmset und
entsorgen Sie diese fachgerecht, siehe Seite 37.
Schieben Sie das Schalldämmset anschließend in das Mon-
tagerohr vor die Lüfter-Einheit. Achten Sie darauf, dass die
Nuten oben und unten positioniert sind.
6.5.2.
DIP-Schalter einstellen
Die Lüfter-Einheiten verfügen jeweils über einen DIP-
Schalter. Der DIP-Schalter muss gemäß der Planung bei
der Installation eingestellt werden, damit die Kommunika-
tion zwischen der iconVent 170-Steuerung LED/Touch und
den Lüfter-Einheiten funktioniert.
8
8
Lüfter-Einheit
31
Zonen-Schalter 1-3
(Oben = ON, Unten = AUS)
32
Schalter Laufrichtung
(Oben = Abluft, Unten = Zuluft)
Bei der Einstellung der Zone darf nur ein Zonen-
Schalter (31) aktiviert (ON) werden. Die beiden anderen
Zonen-Schalter (31) bleiben deaktiviert.
M+P-26A-1755
31 32
M+P-26A-1973
23
BIA iconVent 170
