DE

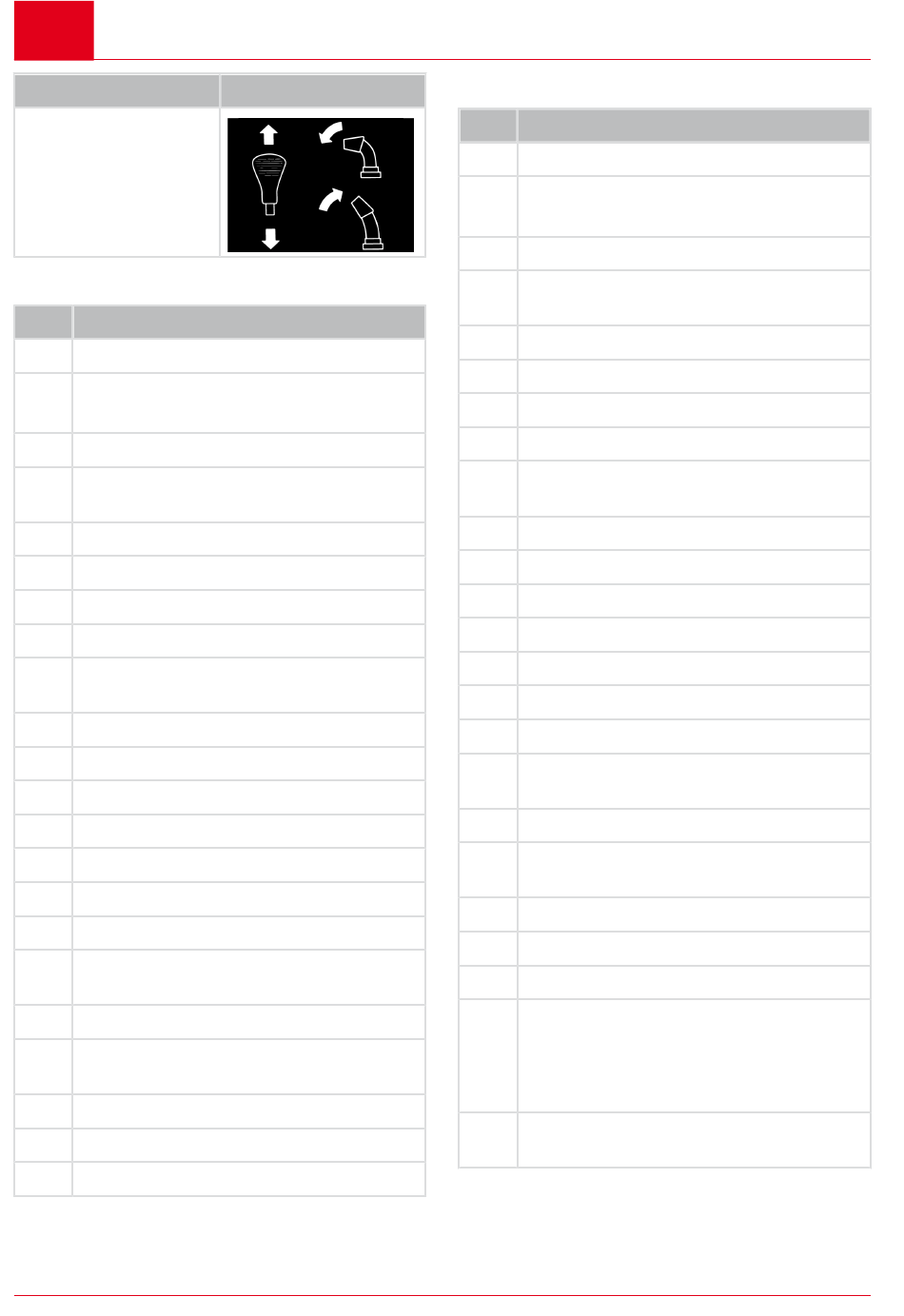

Symbol
Schneeauswurfhöhe
mit Hebel einstellen
2.6 Produktübersicht 700 E (01)
Nr. Bauteil
1 Kupplungshebel für den Fahrantrieb
2 Gangwahlhebel,
6 Vorwärts- und 2 Rückwärtsgänge
3 Hebel zur Einstellung der Auswurfhöhe
4 Kupplungshebel für den Schneckenan-
trieb
5 Beheizbare Griffe
6 Schalter für Beleuchtung
7 Schalter für Griffheizung
8 Ersatz-Abscherbolzen (2x)
9 Handkurbel zur Verstellung der Auswurf-
richtung
10 Motor
11 Zündkerzenstecker
12 Höhenverstellbare Gleitkufen
13 Räumplatte
14 Förderschnecke
15 Wurfrad
16 Schild
17 Reinigungswerkzeug (auf Schild befes-
tigt)
18 Schneeauswurf mit Eingreifschutz
19 Deflektor am Schneeauswurf zur Ein-
stellung der Auswurfhöhe
20 Öleinfülldeckel
21 Tankdeckel
22 Beleuchtung
16
Bedeutung
2.7 Produktübersicht 760 TE (02)
Nr. Bauteil
1 Kupplungshebel für den Fahrantrieb
2 Gangwahlhebel,
6 Vorwärts- und 2 Rückwärtsgänge
3 Hebel zur Einstellung der Auswurfhöhe
4 Kupplungshebel für den Schneckenan-
trieb
5 Beheizbare Griffe
6 Schalter für Beleuchtung
7 Schalter für Griffheizung
8 Ersatz-Abscherbolzen (2x)
9 Handkurbel zur Verstellung der Auswurf-
richtung
10 Motor
11 Zündkerzenstecker
12 Höhenverstellbare Gleitkufen
13 Räumplatte
14 Förderschnecke
15 Wurfrad
16 Schild
17 Reinigungswerkzeug (auf Schild befes-
tigt)
18 Schneeauswurf mit Eingreifschutz
19 Deflektor am Schneeauswurf zur Ein-
stellung der Auswurfhöhe
20 Öleinfülldeckel
21 Tankdeckel
22 Beleuchtung
23 Betriebsarthebel:
■
"Transport"
■
"Normal"
■
"Packed Snow" (Dichter Schnee)
24 Kipphebel links und rechts zur Lenkung
der Raupe
Produktbeschreibung
