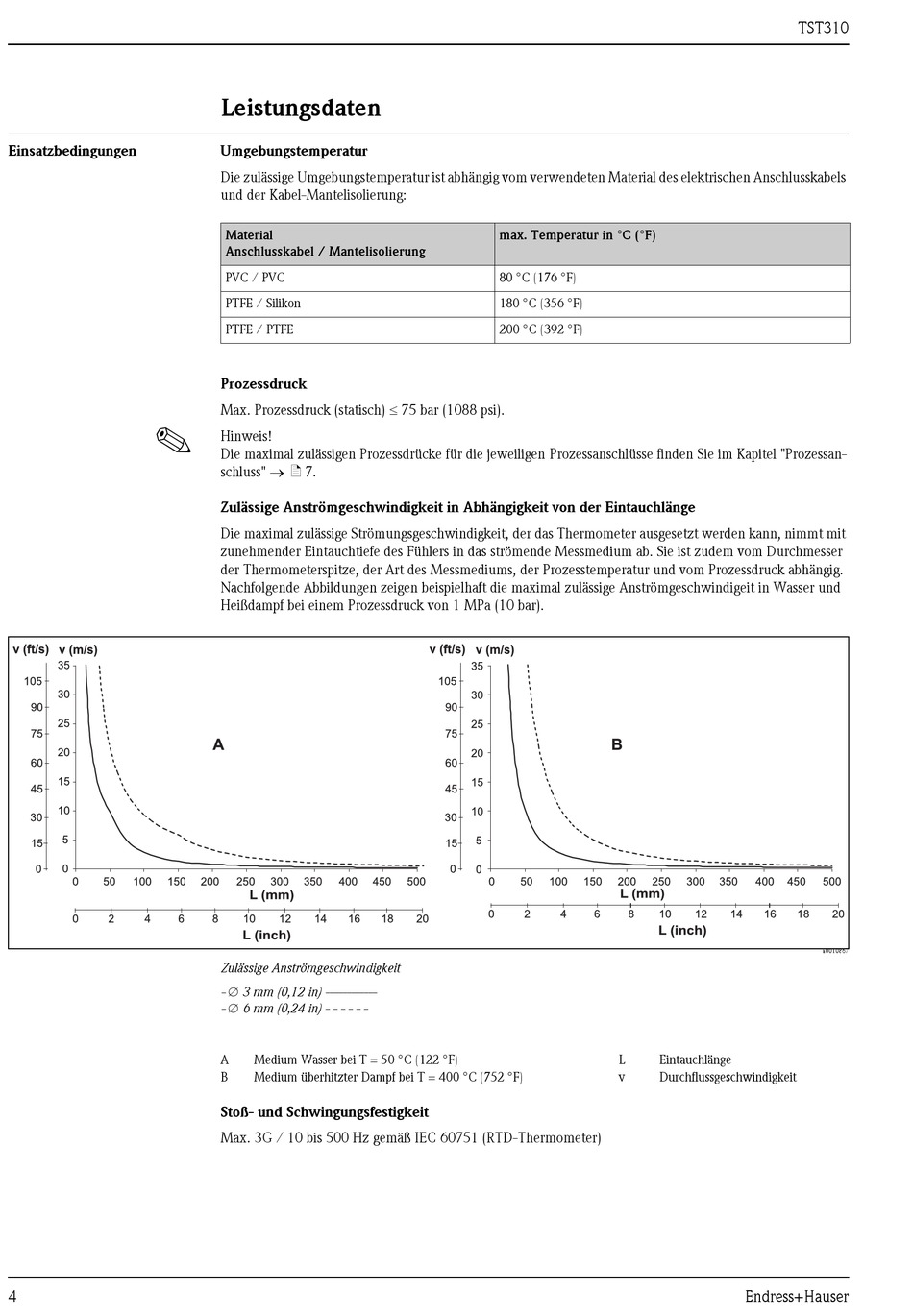

Einsatzbedingungen
!
4
Leistungsdaten
Umgebungstemperatur
Die zulässige Umgebungstemperatur ist abhängig vom verwendeten Material des elektrischen Anschlusskabels
und der Kabel-Mantelisolierung:
Material
Anschlusskabel / Mantelisolierung
PVC / PVC
PTFE / Silikon
PTFE / PTFE
Prozessdruck
Max. Prozessdruck (statisch)  75 bar (1088 psi).
Hinweis!
Die maximal zulässigen Prozessdrücke für die jeweiligen Prozessanschlüsse finden Sie im Kapitel "Prozessan-
schluss"  ä 7.
Zulässige Anströmgeschwindigkeit in Abhängigkeit von der Eintauchlänge
Die maximal zulässige Strömungsgeschwindigkeit, der das Thermometer ausgesetzt werden kann, nimmt mit
zunehmender Eintauchtiefe des Fühlers in das strömende Messmedium ab. Sie ist zudem vom Durchmesser
der Thermometerspitze, der Art des Messmediums, der Prozesstemperatur und vom Prozessdruck abhängig.
Nachfolgende Abbildungen zeigen beispielhaft die maximal zulässige Anströmgeschwindigeit in Wasser und
Heißdampf bei einem Prozessdruck von 1 MPa (10 bar).
Zulässige Anströmgeschwindigkeit
-  3 mm (0,12 in) ------------
-  6 mm (0,24 in) - - - - - -
A Medium Wasser bei T = 50 °C (122 °F)
B Medium überhitzter Dampf bei T = 400 °C (752 °F)
Stoß- und Schwingungsfestigkeit
Max. 3G / 10 bis 500 Hz gemäß IEC 60751 (RTD-Thermometer)
max. Temperatur in °C (°F)
80 °C (176 °F)
180 °C (356 °F)
200 °C (392 °F)
L Eintauchlänge
v Durchflussgeschwindigkeit
TST310
a0010867
