TST310
Bauform
Messbereich
Endress+Hauser

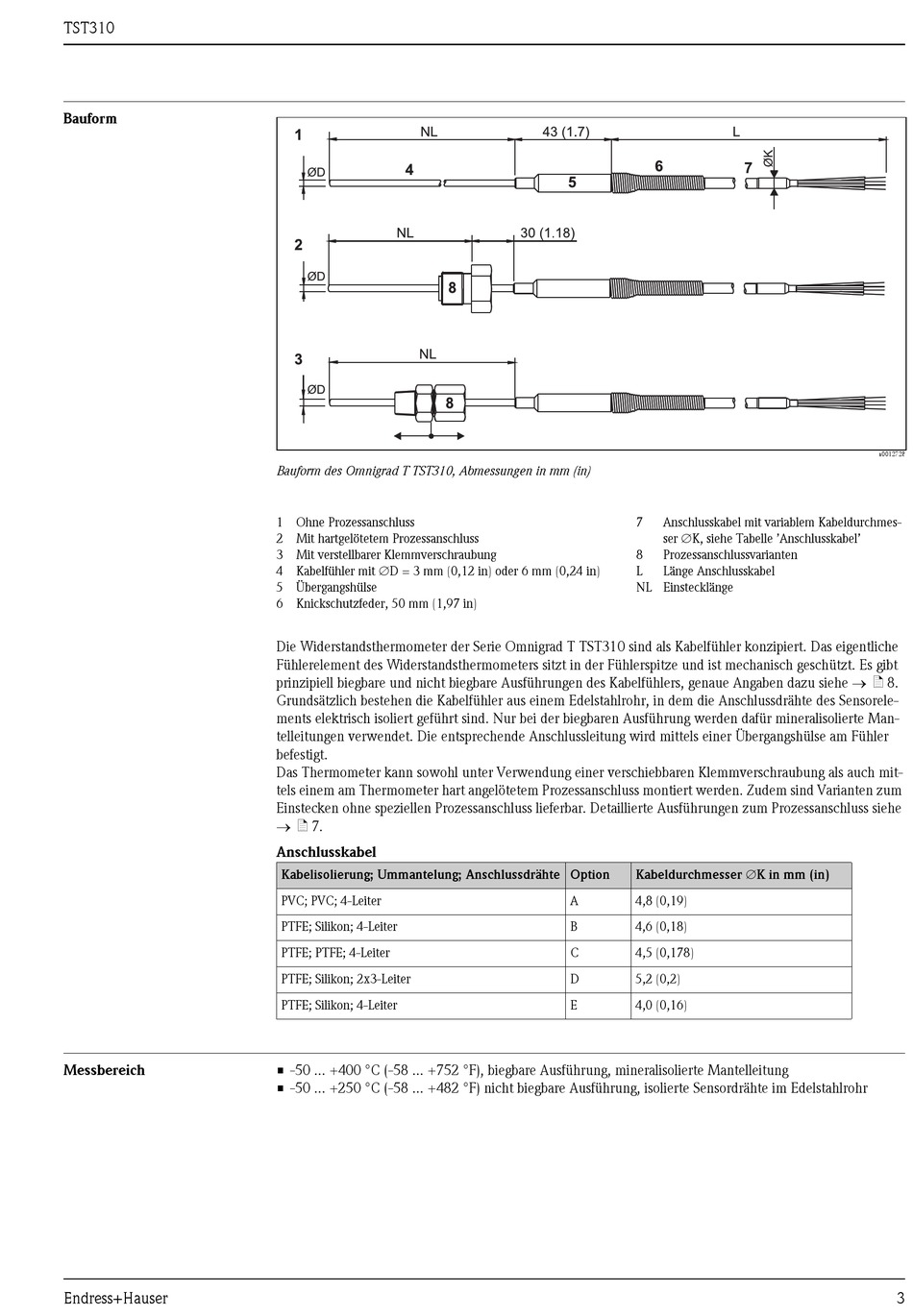

Bauform des Omnigrad T TST310, Abmessungen in mm (in)
1 Ohne Prozessanschluss
2 Mit hartgelötetem Prozessanschluss
3 Mit verstellbarer Klemmverschraubung
Kabelfühler mit D = 3 mm (0,12 in) oder 6 mm (0,24 in)
4
5 Übergangshülse
6 Knickschutzfeder, 50 mm (1,97 in)
Die Widerstandsthermometer der Serie Omnigrad T TST310 sind als Kabelfühler konzipiert. Das eigentliche
Fühlerelement des Widerstandsthermometers sitzt in der Fühlerspitze und ist mechanisch geschützt. Es gibt
prinzipiell biegbare und nicht biegbare Ausführungen des Kabelfühlers, genaue Angaben dazu siehe  ä 8.
Grundsätzlich bestehen die Kabelfühler aus einem Edelstahlrohr, in dem die Anschlussdrähte des Sensorele-
ments elektrisch isoliert geführt sind. Nur bei der biegbaren Ausführung werden dafür mineralisolierte Man-
telleitungen verwendet. Die entsprechende Anschlussleitung wird mittels einer Übergangshülse am Fühler
befestigt.
Das Thermometer kann sowohl unter Verwendung einer verschiebbaren Klemmverschraubung als auch mit-
tels einem am Thermometer hart angelötetem Prozessanschluss montiert werden. Zudem sind Varianten zum
Einstecken ohne speziellen Prozessanschluss lieferbar. Detaillierte Ausführungen zum Prozessanschluss siehe
 ä 7.
Anschlusskabel
Kabelisolierung; Ummantelung; Anschlussdrähte Option
PVC; PVC; 4-Leiter
PTFE; Silikon; 4-Leiter
PTFE; PTFE; 4-Leiter
PTFE; Silikon; 2x3-Leiter
PTFE; Silikon; 4-Leiter
• -50 ... +400 °C (-58 ... +752 °F), biegbare Ausführung, mineralisolierte Mantelleitung
• -50 ... +250 °C (-58 ... +482 °F) nicht biegbare Ausführung, isolierte Sensordrähte im Edelstahlrohr
7 Anschlusskabel mit variablem Kabeldurchmes-
ser K, siehe Tabelle 'Anschlusskabel'
8 Prozessanschlussvarianten
L Länge Anschlusskabel
NL Einstecklänge
Kabeldurchmesser K in mm (in)
A 4,8 (0,19)
B 4,6 (0,18)
C 4,5 (0,178)
D 5,2 (0,2)
E 4,0 (0,16)
a0012728
