PLC

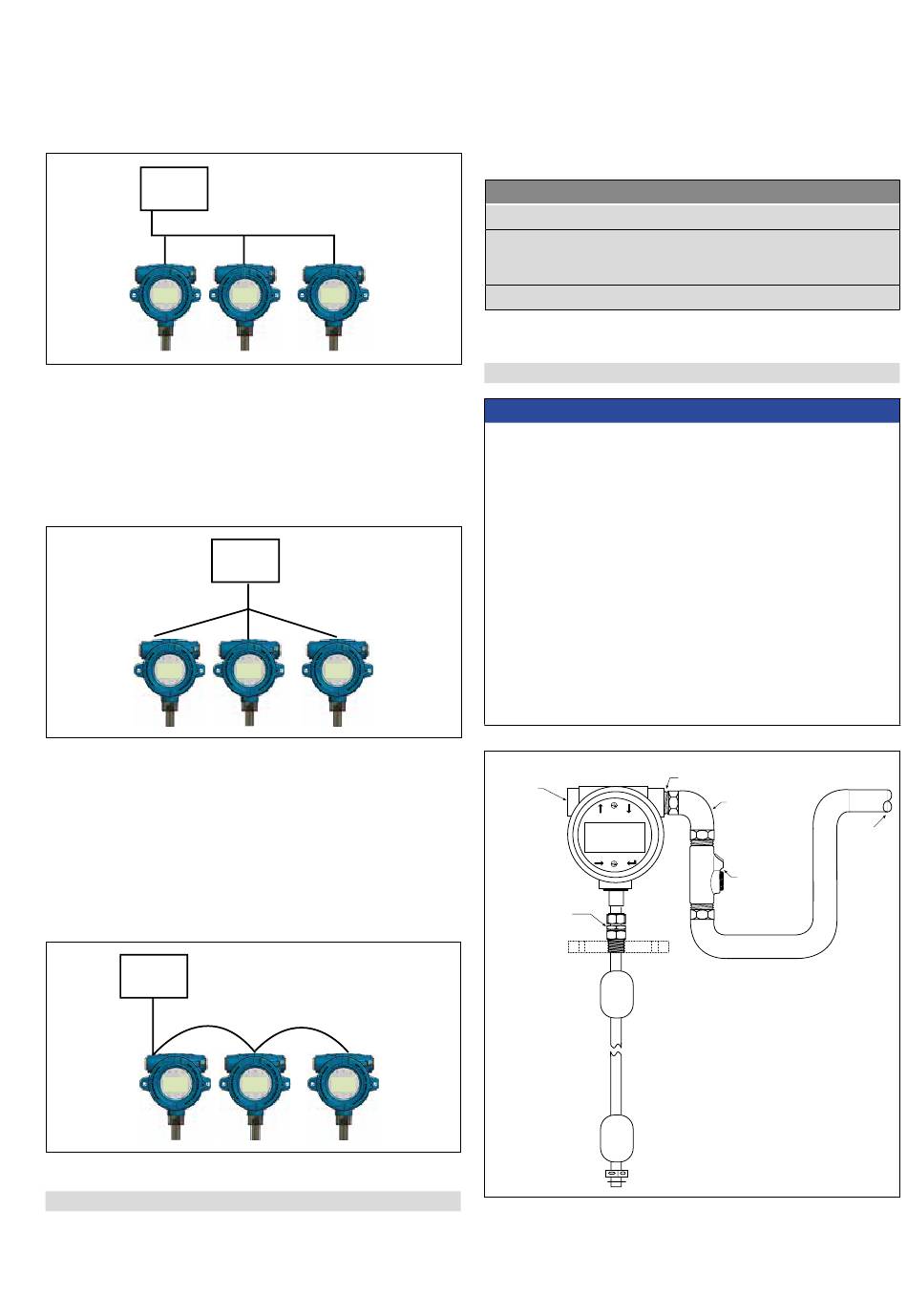

Abb. 11: Bus mit Spur-Topologie
Baum-Topologie
Die Baum-Topologie ist dem Bus mit Spur-Topologie sehr ähnlich.
Der Hauptunterschied besteht darin, dass eine gemeinsame
Anschlussdose für alle Transmitter vorhanden ist (siehe Abb. 12).
Der Bus mit Spur-Topologie und die Baum-Topologie können auch
zusammen eingesetzt werden, um eine Hybrid-Topologie zu bilden.
Abb. 12: Baum-Topologie
Daisy-Chain-Topologie
Bei der Daisy-Chain-Topologie ist nur ein einzelnes Kabel vorhanden,
das an alle Transmitter in Serie angeschlossen ist, wobei jeder
Transmitter mit seinem jeweiligen Vorgänger verbunden ist. Sollten
Sie diese Topologie verwenden, müssen Sie sicherstellen, dass die
Verdrahtung es erlaubt, einen einzelnen Transmitter abzutrennen,
ohne dabei die gesamte Schleife trennen zu müssen (siehe Abb. 13).
Temposonics rät von der Verwendung einer Daisy-Chain-Topologie ab.
PLC
Abb. 13: Daisy-Chain-Topologie

7.4 Empfohlene Kabel

In der nachfolgenden Tabelle 2 sind die allgemeinen Anforderungen
aufgeführt, die die Kabeltypen für den Level Plus
Transmitter erfüllen müssen.
PLC
RefineME
® ®

Kabelspezifikationen

Parameter
Mindestkabelgröße
Kabeltyp
Kapazitanz
Tablee 2: Kabelspezifikationen

7.5 Kabelkanal

HINWEIS
1. Gehäuseabdeckung (front- und rückseitige Abdeckungen
bei dualem Hohlraumgehäuse) bis zum Anschlag gegen
den O-Ring festziehen.
2. Achten Sie darauf, die Klemmverschraubungen nicht zu
stark anzuziehen.
3. Verwenden Sie nur die seitliche Kabelkanaleinführung.
4. Verwenden Sie in Bereichen mit hoher Feuchtigkeit einen
Dichtungsanschluss mit Entleerungs-/Entlüftungsleitung,
um das Eindringen von Feuchtigkeit zu minimieren.
5. Für die Installation in Divisionen (Ex-Bereiche) ist eine
zugelassene Kabelkanalabdichtung in einem Abstand von
457 mm (18 in.) zum Gehäuse erforderlich.
6. Für die Installation in Zonen (Ex-Bereiche) ist eine zugelassene
Kabelkanalabdichtung in einem Abstand von 50 mm (2 in.)
zum Gehäuse erforderlich.
Plugged entry
Do not use
(see notes)
NPT or BSPP Fitting
Do not over-tighten
compression fitting!
Abb. 14: Installation des Kabelkanals
-
I 15 I
Spezifikation
24 bis 14 AWG (0,51 bis 1,6 mm Durchmesser)
Geschirmtes einpaariges Kabel oder
mehrpaariges Kabel mit Gesamtabschirmung;
min. 0,010 in. (0,25 mm) Stärke der Isolierung
Weniger als 30 pF/ft (98 pF/m)
View shown with
cover removed
3/4 NPT or M20 conduit access
Use NPT conduit fitting only!
Conduit
(flexible or rigid)
Level Plus ®
Conduit sealing fitting
Product float
Do not remove cover with circuit energized in
(ordered
separately)
hazardous locations!
Follow safe work procedures.
Interface float
(ordered
separately)
Level Plus RefineME
® ®
Betriebsanleitung
Conduit from
control room
