Baum-Topologie
Die Baum-Topologie ist dem Bus mit Spur-Topologie sehr ähnlich. Der
Hauptunterschied besteht darin, dass eine gemeinsame Anschlussdose für alle
Transmitter vorhanden ist (siehe Abb. 15). Der Bus mit Spur-Topologie und die
Baum-Topologie können auch zusammen eingesetzt werden, um eine Hybrid-
Topologie zu bilden.
Abb. 15: Baum-Topologie
Daisy-Chain-Topologie
Bei der Daisy-Chain-Topologie ist nur ein einzelnes Kabel vorhanden, das an
alle Transmitter in Serie angeschlossen ist, wobei jeder Transmitter mit seinem
jeweiligen Vorgänger verbunden ist. Sollten Sie diese Topologie verwenden,
müssen Sie sicherstellen, dass die Verdrahtung es erlaubt, einen einzelnen
Transmitter abzutrennen, ohne dabei die gesamte Schleife trennen zu müssen
(siehe Abb. 16). Temposonics rät von der Verwendung einer Daisy-Chain-
Topologie ab.
PLC
Abb. 16: Daisy-Chain-Topologie
PLC

7.4 Empfohlene Kabel

In der nachfolgenden Tabelle 2 sind die allgemeinen Anforderungen aufgeführt,
die die Kabeltypen für den Level Plus
erfüllen müssen.
Kabelspezifikationen
Parameter

Spezifikation

Mindestkabelgröße Ø 0,51...1,6 mm (24...14 AWG)
Geschirmtes einpaariges Kabel oder mehrpaariges
Kabeltyp Kabel mit Gesamtabschirmung; Stärke der Isolie-
rung min. 0,25 mm (0,010 in.)
Kapazitanz Weniger als 98 pF/m (30 pF/ft)
Tabelle 2: Kabelspezifikation und Parameter

7.5 Kabelkanal

HINWEIS
1. Gehäuseabdeckung (front- und rückseitige Abdeckungen bei dualem
Hohlraumgehäuse) bis zum Anschlag gegen den O-Ring festziehen.
2. Achten Sie darauf, die Klemmverschraubungen nicht zu stark anzuziehen.
3. Verwenden Sie nur die seitliche Kabelkanaleinführung.
4. Verwenden Sie in Bereichen mit hoher Feuchtigkeit einen
Dichtungsanschluss mit Entleerungs-/Entlüftungsleitung, um das
Eindringen von Feuchtigkeit zu minimieren.
5. Für die Installation in Divisionen (Ex-Bereiche) ist eine zugelassene
Kabelkanalabdichtung in einem Abstand von 457 mm (18 in.) zum
Gehäuse erforderlich.
6. Für die Installation in Zonen (Ex-Bereiche) ist eine zugelassene
Kabelkanalabdichtung in einem Abstand von 50 mm (2 in.) zum
Gehäuse erforderlich.
View shown with
cover removed
Plugged entry
Do not use
(see notes)
Level Plus ®
NPT or BSPP Fitting
Do not over-tighten
compression fitting!
Product float
(ordered
separately)
Interface float
(ordered
separately)

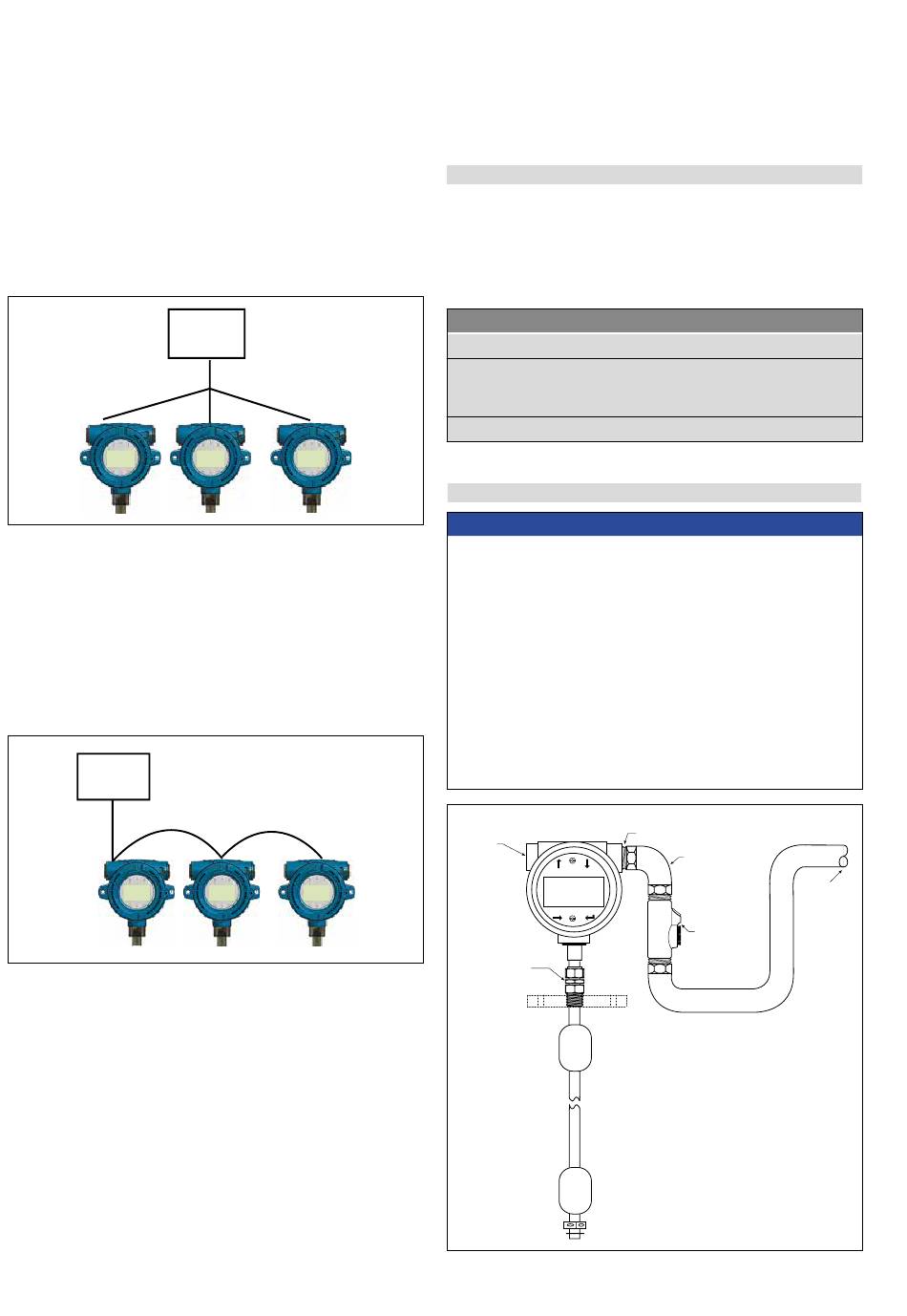

Abb. 17: Installation des Kabelkanals
I 18 I
Tank Slayer -Analogtransmitter
® ®
3/4 NPT or M20 conduit access
Use NPT conduit fitting only!
Conduit
(flexible or rigid)
Conduit sealing fitting
Do not remove cover with circuit energized in
hazardous locations!
Follow safe work procedures.
Conduit from
control room
