Abb. 8: Montage mit Gewindeflansch für industrielles Rohr
Montage mit Schweißflansch
Der RefineME -Transmitter kann auch an einen Tankflansch montiert
®
werden, wie in Abb. 9 dargestellt.
• 1. Schritt: Bringen Sie den/die Schwimmer am Transmitter an.
• 2. Schritt: Installieren Sie an der Transmitterspitze die
Befestigungselemente für den Schwimmer.
• Um die Installation abzuschließen, montieren Sie nun den
Transmitter, den Flansch und die Schwimmer als Einheit am Tank.
Welding sleeve
28.6 mm
(1.13 in.) dia
Stainless-steel
flexible pipe

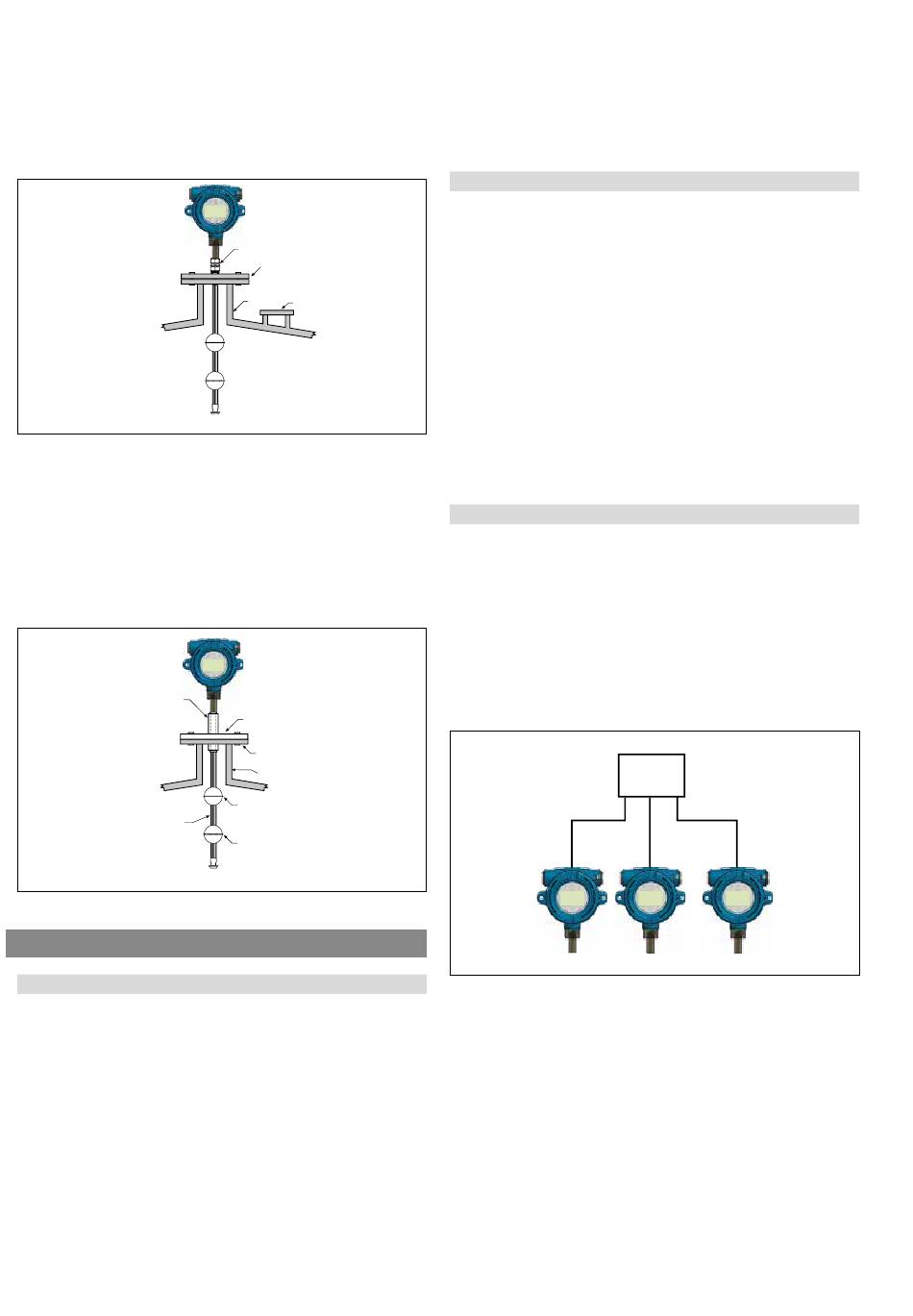

Abb. 9: Montage mit Schweißflansch für industrielles Rohr
7. Elektrische Anschlüsse

7.1 Grundlegende Informationen

Ein typischer eigensicherer Anschluss für den Level Plus
Transmitter beinhaltet Schutzbarrieren, eine Spannungsversorgung
und ein Ablese- oder Überwachungsgerät. Nähere Informationen zu
Zulassungsbehörden finden Sie in chapter 13.
Ein typischer explosionsgeschützter/druckfester Anschluss
für den Level Plus Tank Slayer
®
Spannungsversorgung und ein Ablese- oder Überwachungsgerät.
Die gesamte Verkabelung befindet sich in einem entsprechend
zugelassenen Kabelkanal mit Abdichtungen, wie sie von den
lokalen elektrotechnischen Normen vorgeschrieben sind. Nähere
Informationen zu Zulassungsbehörden finden Sie in chapter 13.
N NPT or BSPP fitting
Tank flange
(customer supplied
or ordered separately)
Riser
Float access
port
Welded flange
Tank flange
Riser
Product float
Interface float
Bottom-fixing weight
or magnet
RefineMe
®
-Transmitter beinhaltet eine
®

7.2 Sicherheitsempfehlungen

Stellen Sie sicher, dass folgende Punkte erfüllt sind:
1. Halten Sie immer die lokalen und nationalen elektrotechnischen
Normen ein, und beachten Sie die Polarität, wenn Sie elektrische
Anschlüsse durchführen.
2. Führen Sie niemals elektrische Anschlüsse durch, während der
RefineME -Transmitter eingeschaltet ist.
®
3. Stellen Sie sicher, dass keine Kabelenden lose sind oder
aus der Anschlussklemmenverbindung herausragen und ein
kurzschlussbedingtes Problem verursachen können.
4. Stellen Sie sicher, dass keine Kabelenden das Gehäuse des
Elektronikmoduls berühren; das schließt auch die Abschirmung ein.
5. Das Gehäuse des Elektronikmoduls ist durch eine interne
Schaltung geerdet und vom explosionsgeschützten Gehäuse
galvanisch isoliert.

7.3 Industrie-Topologien

Nachfolgend werden vier Topologien beschrieben und in Abbildungen
dargestellt. Die Daisy-Chain-Topologie wird jedoch von Temposonics
nicht empfohlen.
Punkt-zu-Punkt
Die Punkt-zu-Punkt-Topologie besteht darin, dass nur ein Gerät in der
Schleife vorhanden ist (siehe Abb. 10). Diese Topologie wird in der
Regel nicht mit einem Busnetz verwendet, da kein Nutzen entsteht,
wenn mehrere Geräte in einer Schleife angeordnet werden.
Abb. 10: Punkt-zu-Punkt-Topologie
- Bus mit Spur-Topologie
®
Der Bus mit Spur-Topologie verfügt über ein Hauptstammkabel,
über das jedes Gerät mit einer eigenen Stichleitung („Spur
Anschlussdose angeschlossen ist (siehe Abb. 11). Der Bus mit Spur-
Topologie und die Baum-Topologie können auch zusammen eingesetzt
werden, um eine Hybrid-Topologie zu bilden.
I 14 I
PLC
) an eine
"
