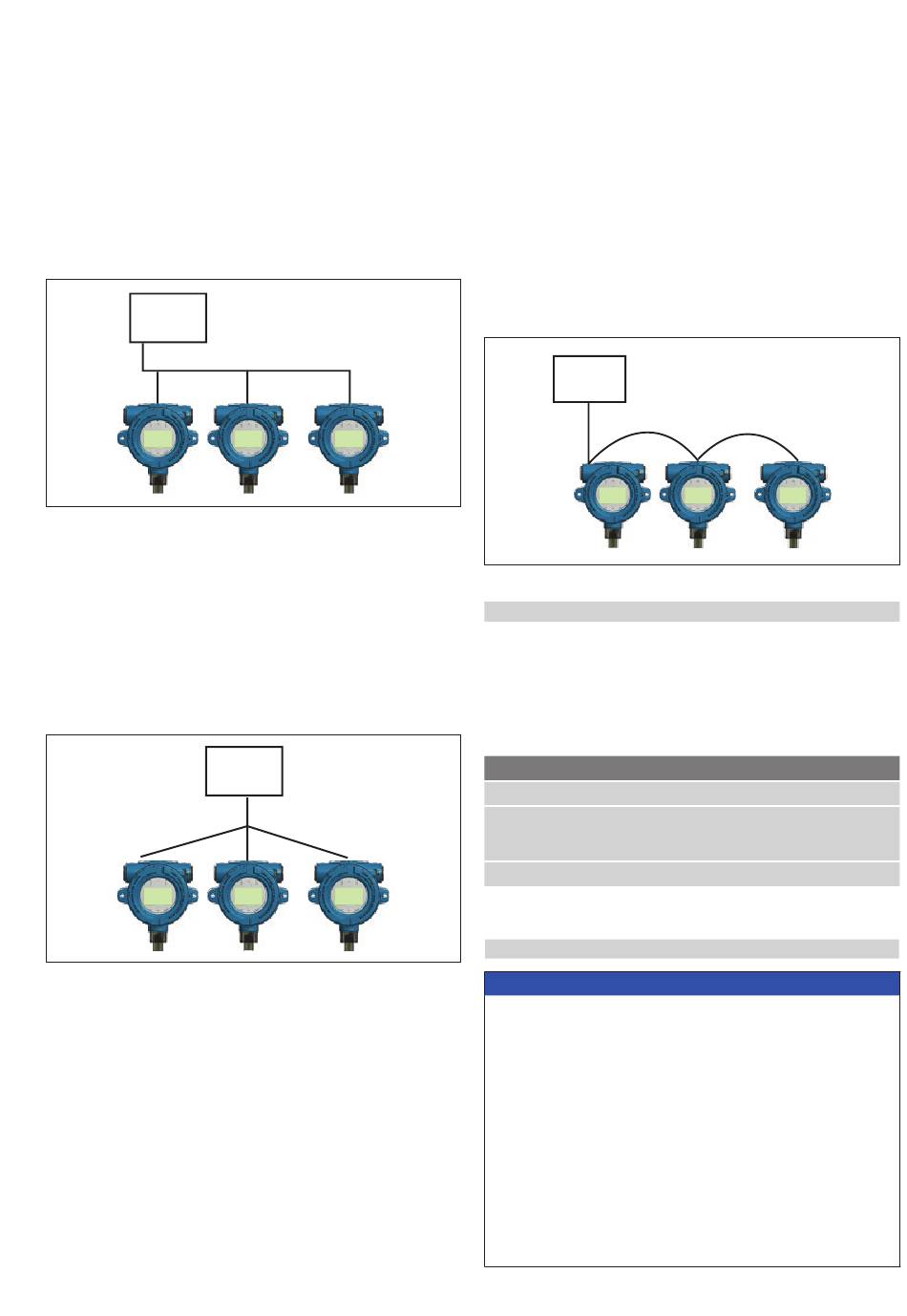

Bus mit Spur-Topologie
Der Bus mit Spur-Topologie verfügt über ein Hauptstammkabel,
über das jedes Gerät mit einer eigenen Stichleitung („Spur") an eine
Anschlussdose angeschlossen ist (siehe Abb. 11). Der Bus mit
Spur-Topologie und die Baum-Topologie können auch zusammen
PLC
Abb. 11: Bus mit Spur-Topologie
eingesetzt werden, um eine Hybrid-Topologie zu bilden.
Baum-Topologie
Die Baum-Topologie ist dem Bus mit Spur-Topologie sehr ähnlich.
Der Hauptunterschied besteht darin, dass eine gemeinsame
Anschlussdose für alle Transmitter vorhanden ist (siehe Abb. 12).
Der Bus mit Spur-Topologie und die Baum-Topologie können auch
zusammen eingesetzt werden, um eine Hybrid-Topologie zu bilden.
Abb. 12: Baum-Topologie
PLC
Daisy-Chain-Topologie
Bei der Daisy-Chain-Topologie ist nur ein einzelnes Kabel vorhanden,
das an alle Transmitter in Serie angeschlossen ist, wobei jeder
Transmitter mit seinem jeweiligen Vorgänger verbunden ist. Sollten
Sie diese Topologie verwenden, müssen Sie sicherstellen, dass die
Verdrahtung es erlaubt, einen einzelnen Transmitter abzutrennen,
ohne dabei die gesamte Schleife trennen zu müssen (siehe Abb. 13).
Temposonics rät von der Verwendung einer Daisy-Chain-Topologie ab.
PLC
Abb. 13: Daisy-Chain-Topologie

7.4 Empfohlene Kabel

In der nachfolgenden Tabelle 2 sind die allgemeinen Anforderungen
aufgeführt, die die Kabeltypen für den Level Plus
Transmitter erfüllen müssen.

Kabelspezifikationen

Parameter Spezifikation
Mindestkabelgröße Ø 0,51...1,6 mm (24...14 AWG)
Geschirmtes einpaariges Kabel oder mehrpaariges
Kabeltyp Kabel mit Gesamtabschirmung; Stärke der
Isolierung min. 0,25 mm (0,010 in.)
Kapazitanz Weniger als 98 pF/m (30 pF/ft)
Tabelle 2: Kabelspezifikation und Parameter

7.5 Kabelkanal

HINWEIS
1. Gehäuseabdeckung (front- und rückseitige Abdeckungen bei dualem
Hohlraumgehäuse) bis zum Anschlag gegen den O-Ring festziehen.
2. Achten Sie darauf, die Klemmverschraubungen nicht zu
stark anzuziehen.
3. Verwenden Sie nur die seitliche Kabelkanaleinführung.
4. Verwenden Sie in Bereichen mit hoher Feuchtigkeit einen
Dichtungsanschluss mit Entleerungs-/Entlüftungsleitung,
um das Eindringen von Feuchtigkeit zu minimieren.
5. Für die Installation in Divisionen (Ex-Bereiche) ist eine zugelassene
Kabelkanalabdichtung in einem Abstand von 457 mm (18 in.)
zum Gehäuse erforderlich.
6. Für die Installation in Zonen (Ex-Bereiche) ist eine zugelassene
Kabelkanalabdichtung in einem Abstand von 50 mm (2 in.)
zum Gehäuse erforderlich.
