Level Plus
SoCLEAN
®
®
Betriebsanleitung
Montage mit Gewindeflansch
In einigen Anwendungen kann der SoClean
oder BSPP-Einschraubgewinde direkt am Tank oder Flansch montiert
werden, vorausgesetzt, es steht eine geeignete Rohrverschraubung zur
Verfügung. Wenn der Schwimmer beim Entfernen des Flansches nicht
durch die Flanschöffnung passt, muss eine alternative Möglichkeit
bestehen, um den Schwimmer vom Inneren des Behälters aus am
Transmitter zu montieren; hierzu kann ein Zugang erforderlich sein,
der sich in der Nähe der Stelle befindet, an der der Transmitter
eingeführt wird (siehe Abb. 8).
Montage Tri-Clamp-Anschluss
Der SoClean
Transmitter kann an einen Tri-Clamp montiert
®
werden (siehe Abb. 109). Bringen Sie zuerst den/die Schwimmer
am Transmitter an. Installieren Sie dann an der Transmitterspitze
die Befestigungselemente für den Schwimmer. Um die Installation
abzuschließen, montieren Sie nun den Transmitter, den Tri-Clamp und
den/die Schwimmer als Einheit am Tank.
132 mm
(5.2 in.)
Sanitary
Tri-Clamp
®
Fitting
127 mm
(5.0 in.)
305 mm (12 in.) to
7620 mm (300 in.)
Inactive Zone
(See important note below)

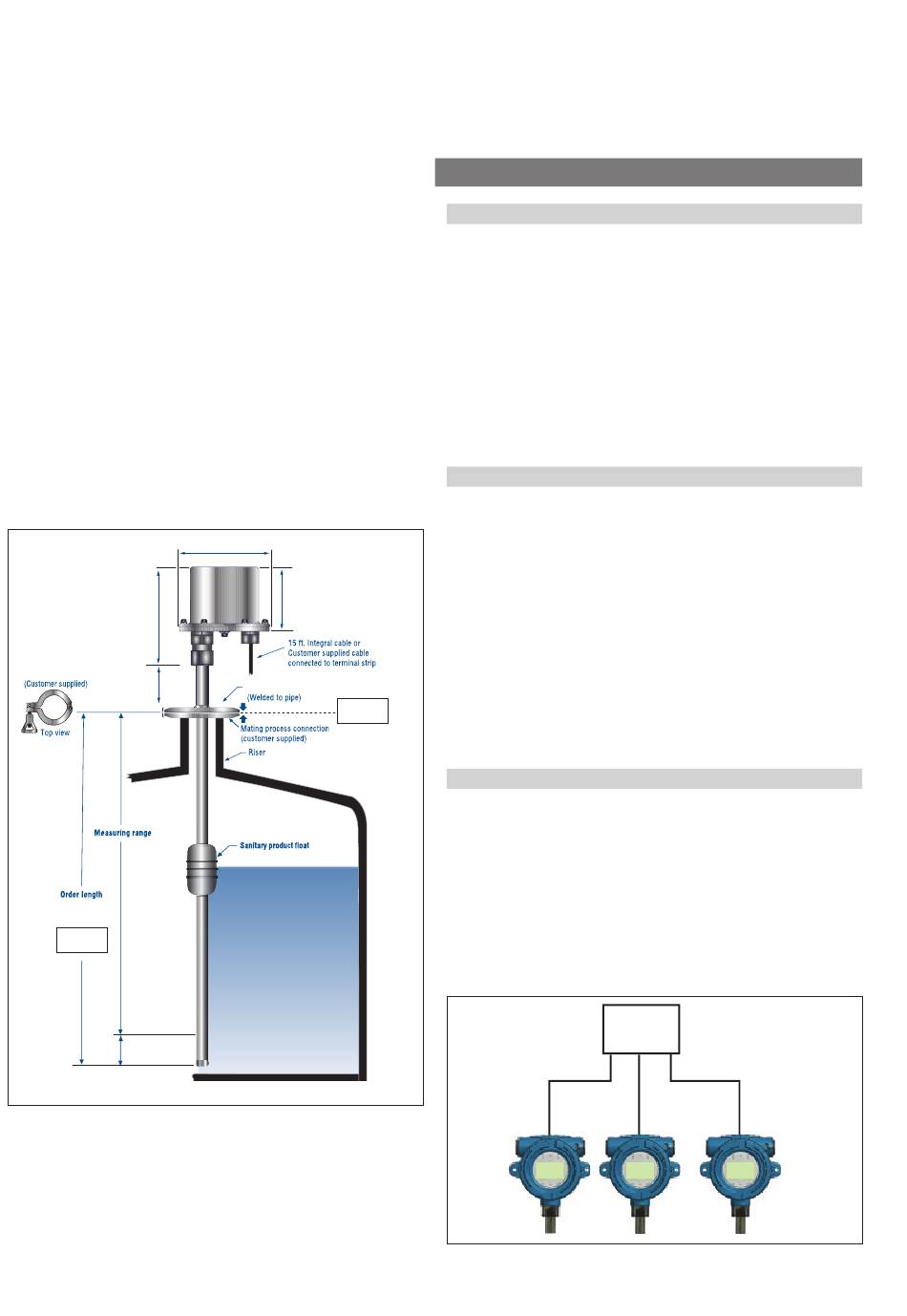

Abb. 9: Montage Tri-Clamp-Anschluss für Rohr
-Transmitter über ein NPT-
®
124 mm
(4.9 in.)
87mm
(3.4 in.)
Sanitary
®
Tri-Clamp
Cap
®
Tri-Clamp
Cap size
7. Elektrische Anschlüsse
7.1 Grundlegende Informationen
Ein typischer eigensicherer Anschluss für den Level Plus
Transmitter beinhaltet Schutzbarrieren, eine Spannungsversorgung
und ein Ablese- oder Überwachungsgerät. Nähere Informationen zu
Zulassungsbehörden finden Sie in chapter 13.
Ein typischer explosionsgeschützer/druckfester Anschluss für den Level
Plus
SoClean
-Transmitter beinhaltet eine Spannungsversorgung und
®
®
ein Ablese- oder Überwachungsgerät. Die gesamte Verkabelung befindet
sich in einem entsprechend zugelassenen Kabelkanal mit Abdichtungen,
wie sie von den lokalen elektrotechnischen Normen vorgeschrieben sind.
Nähere Informationen zu Zulassungsbehörden finden Sie in chapter 13.
7.2 Sicherheitsempfehlungen
Stellen Sie sicher, dass folgende Punkte erfüllt sind:
1. Halten Sie immer die lokalen und nationalen elektrotechnischen
Normen ein, und beachten Sie die Polarität, wenn Sie elektrische
Anschlüsse durchführen.
2. Führen Sie niemals elektrische Anschlüsse durch, während der
®
Tank Slayer
-Transmitter eingeschaltet ist.
3. Stellen Sie sicher, dass keine Kabelenden lose sind oder
aus der Anschlussklemmenverbindung herausragen und ein
kurzschlussbedingtes Problem verursachen können.
4. Stellen Sie sicher, dass keine Kabelenden das Gehäuse des
Elektronikmoduls berühren; das schließt auch die Abschirmung ein.
5. Das Gehäuse des Elektronikmoduls ist durch eine interne Schaltung
geerdet und vom explosionsgeschützten Gehäuse galvanisch isoliert.
7.3 Industrie-Topologien
Nachfolgend werden vier Topologien beschrieben und in Abbildungen
dargestellt. Die Daisy-Chain-Topologie wird jedoch von Temposonics
nicht empfohlen.
Punkt-zu-Punkt
Die Punkt-zu-Punkt-Topologie besteht darin, dass nur ein Gerät in der
Schleife vorhanden ist (siehe Abb. 910). Diese Topologie wird in der
Regel nicht mit einem Busnetz verwendet, da kein Nutzen entsteht,
wenn mehrere Geräte in einer Schleife angeordnet werden.
Abb. 10: Punkt-zu-Punkt-Topologie
I
14
I
SoClean
®
PLC
-
®
