Welding sleeve
28.6 mm
(1.13 in.) dia
Stainless-steel
flexible pipe

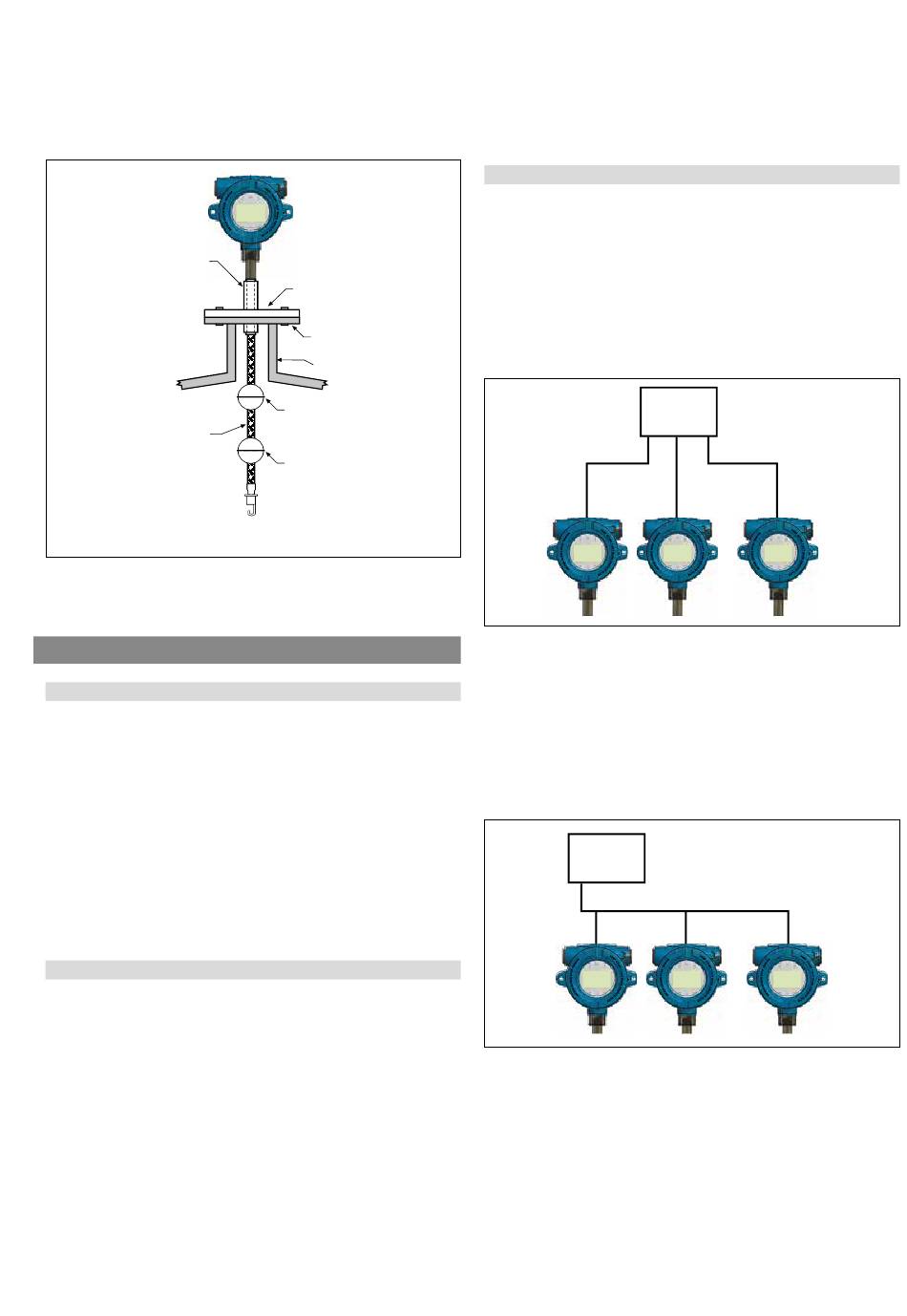

Abb. 12: Montage mit Schweißflansch für flexiblen Schlauch
7. Elektrische Anschlüsse

7.1 Grundlegende Informationen

Ein typischer eigensicherer Anschluss für den Level Plus
Transmitter beinhaltet Schutzbarrieren, eine Spannungsversorgung und ein
Ablese- oder Überwachungsgerät. Nähere Informationen zu Zulassungsbehörden
finden Sie in chapter 13.
Ein typischer explosionsgeschützer/druckfester Anschluss für den Level Plus
Tank Slayer -Transmitter beinhaltet eine Spannungsversorgung und ein Ablese-
®
oder Überwachungsgerät. Die gesamte Verkabelung befindet sich in einem
entsprechend zugelassenen Kabelkanal mit Abdichtungen, wie sie von den
lokalen elektrotechnischen Normen vorgeschrieben sind. Nähere Informationen
zu Zulassungsbehörden finden Sie in chapter 13.

7.2 Sicherheitsempfehlungen

Stellen Sie sicher, dass folgende Punkte erfüllt sind:
1. Halten Sie immer die lokalen und nationalen elektrotechnischen
Normen ein, und beachten Sie die Polarität, wenn Sie elektrische
Anschlüsse durchführen.
2. Führen Sie niemals elektrische Anschlüsse durch, während der Tank
®
Slayer -Transmitter eingeschaltet ist.
3. Stellen Sie sicher, dass keine Kabelenden lose sind oder aus der
Anschlussklemmenverbindung herausragen und ein kurzschlussbedingtes
Problem verursachen können.
4. Stellen Sie sicher, dass keine Kabelenden das Gehäuse des
Elektronikmoduls berühren; das schließt auch die Abschirmung ein.
5. Das Gehäuse des Elektronikmoduls ist durch eine interne Schaltung
geerdet und vom explosionsgeschützten Gehäuse galvanisch isoliert.
Welded flange
Tank flange
Riser
Product float
Interface float
Bottom-fixing weight,
magnet or hook
Tank Slayer -
® ®

7.3 Industrie-Topologien

Nachfolgend werden vier Topologien beschrieben und in Abbildungen dargestellt.
Die Daisy-Chain-Topologie wird jedoch von Temposonics nicht empfohlen.
Punkt-zu-Punkt
Die Punkt-zu-Punkt-Topologie besteht darin, dass nur ein Gerät in der Schleife
vorhanden ist (siehe Abb. 13). Diese Topologie wird in der Regel nicht mit
einem Busnetz verwendet, da kein Nutzen entsteht, wenn mehrere Geräte in
einer Schleife angeordnet werden.
Abb. 13: Punkt-zu-Punkt-Topologie
Bus mit Spur-Topologie
Der Bus mit Spur-Topologie verfügt über ein Hauptstammkabel, über das
jedes Gerät mit einer eigenen Stichleitung („Spur") an eine Anschlussdose
angeschlossen ist (siehe Abb. 14). Der Bus mit Spur-Topologie und die Baum-
Topologie können auch zusammen eingesetzt werden, um eine Hybrid-
Topologie zu bilden.
®
PLC
Abb. 14: Bus mit Spur-Topologie
