Schwimmer
Die Tank Slayer Transmitter bieten zahlreiche Schwimmer für verschiedene
®
Anwendungen, so z. B. aus Edelstahl oder einer Nickellegierung C-276 für
Produktfüllstand und Trennschichtfüllstand. Um den Trennschichtfüllstand
genau bestimmen zu können, muss eine Differenz von mindestens
0,05 zwischen dem spezifischen Gewicht der Produkt- und der
Trennschichtflüssigkeit bestehen. Detaillierte Informationen zu Schwimmern
finden Sie im Zubehörkatalog (Artikelnummer 551103).
Wenn Sie Hilfe bei der Auswahl eines spezifischen Schwimmers für Ihre
Anwendung benötigen, wenden Sie sich bitte an den technischen Support.
Halten Sie dazu folgende Informationen bereit:
• Spezifisches Gewicht der gemessenen Flüssigkeit(en)
• Prozesstemperatur
• Größe der Öffnung zum Prozess
• Behälterdruck
Tank Slayer Transmitter müssen mit einem Schwimmer mit Offset-
®
Gewicht verwendet werden. Der Schwimmer muss aus Edelstahl oder einer
Nickellegierung C-276 gefertigt sein. Auf diese Weise ist sichergestellt, dass
der Schwimmer mit dem Rohr in Kontakt bleibt und sich keine elektrostatische
Ladung aufbaut. Detaillierte Informationen zu Schwimmern finden Sie im
Zubehörkatalog (Artikelnummer 551103).
Interne Elektronik
Alle Transmitter sind mit zwei Elektronikkomponenten ausgestattet: einem
Messelement und einem Board-Set. Flexible Messelemente gehören beim
Tank Slayer zur Standardausrüstung. Das Board-Set besteht aus drei
®
Elektronikplatinen und einem Display.
Zudem steht optional eine Temperaturmessfunktion für den Tank Slayer
Transmitter zur Verfügung. Bei dem Temperaturmesselement handelt es sich um
ein digitales Thermometer, das im Inneren des Transmitteraußenrohrs montiert ist.
Der Tank Slayer kann mit 1, 5, 12 oder 16 Temperaturpunkten bestellt werden.
®
Display
Alle Füllstandtransmitter der LP-Serie werden mit einem Eingabestift
(Artikelnummer 404108) ausgeliefert, der zur Bedienung des Displays dient. Bei
Geräten mit Einzel- und Doppelkammergehäuse ist der Eingabestift so konzipiert,
dass er eine Programmierung des Geräts ermöglicht, ohne dass dazu das
Gehäuse entfernt werden muss. Wenn Sie mit dem Eingabestift arbeiten, müssen
Sie sicherstellen, dass Sie ihn exakt auf die Schaltflächen ausrichten und ebenso
exakt darauf platzieren. Wenn der Eingabestift nicht korrekt ausgerichtet wird,
kann dies dazu führen, dass das Display nicht korrekt funktioniert. Das Passwort
für den Zugang zum Menü lautet 27513. Weitere Informationen finden Sie im
protokollspezifischen Modbus-Schnittstellenhandbuch (Artikelnummer 551700),
im DDA-Schnittstellenhandbuch (Artikelnummer 551701) und im HART
Schnittstellenhandbuch (Artikelnummer 551702).

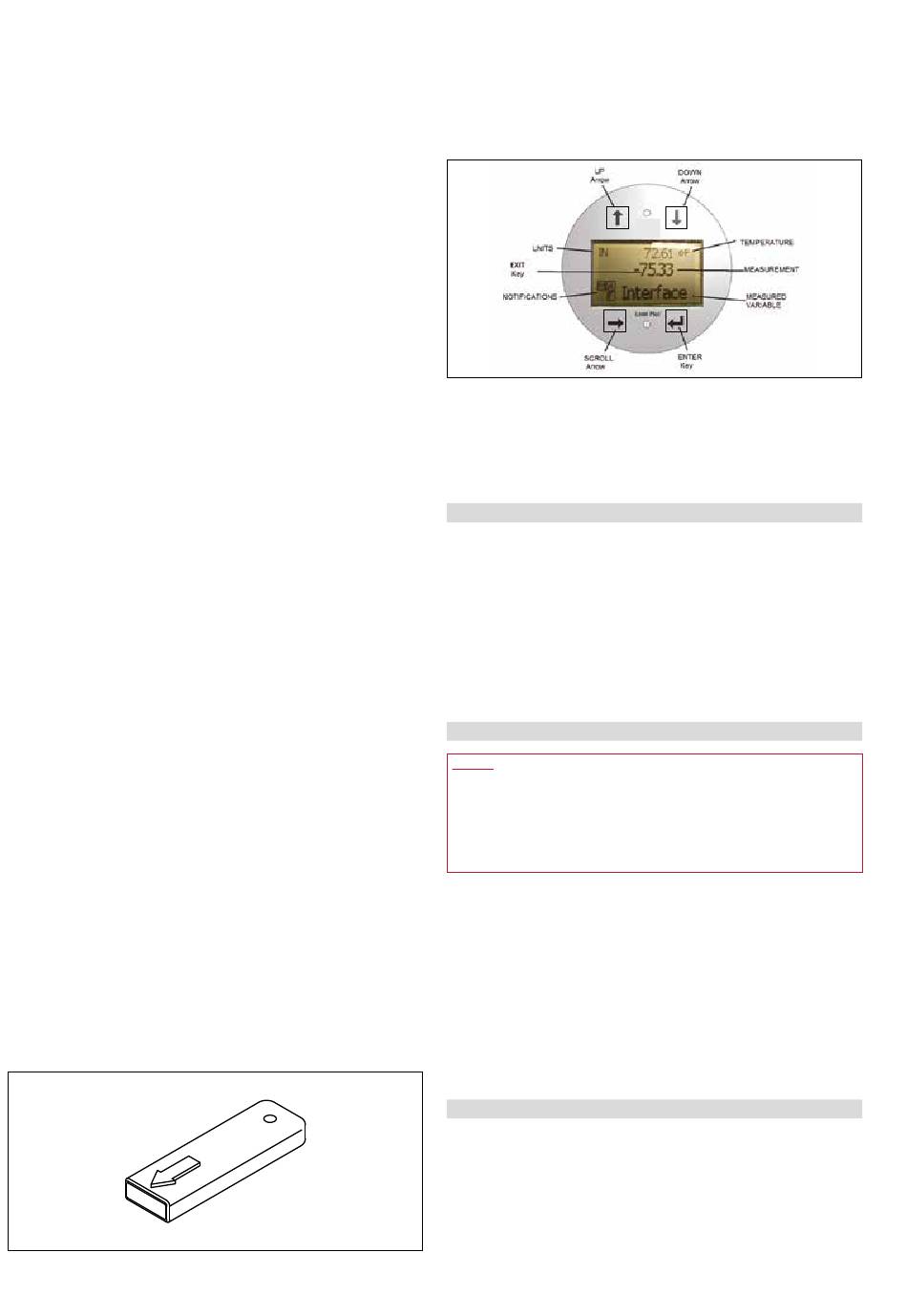

Abb. 6: Eingabestift (Artikelnummer 404108)
Abb. 7: Display
Zubehör
Temposonics bietet außerdem eine Reihe von Displays, Gehäusen, Konvertern
und anderen Zubehörteilen an; siehe Zubehörkatalog (Artikelnummer 551103).

5.2 Genauigkeit

Bei magnetostriktiven Transmittern wird die inhärente Genauigkeit in Bezug auf
die Nichtlinearität ermittelt. Die Nichtlinearität ist die Messung aller eventuellen
Fehlerstellen im Hohlleiter, die sich in der Linearität des Transmitterausgangs
widerspiegeln. Die Temposonics-Toleranzen zeigen eine maximale
Nichtlinearität von ±1 mm. Temposonics kann derart enge Toleranzen erreichen,
weil das Unternehmen seinen eigenen Hohlleiter herstellt – angefangen bei
einer herstellerspezifischen Legierung bis hin zur umfassenden Prüfung
sämtlicher Transmitter vor der Auslieferung.
5.3 Gewährleistung
-
®
Wichtig:
Wenden Sie sich an den technischen Support oder den Kundendienst,
wenn Sie den Eindruck haben, dass der Transmitter nicht ordnungsgemäß
funktioniert. Der technische Support kann Ihnen bei Bedarf bei der
Fehlerbehebung, dem Austausch von Teilen und mit RMA-Informationen für
die Materialrücksendung weiterhelfen.
Für alle Level Plus
dem Auslieferungsdatum ab Werk. Eine zusätzliche, verlängerte Gewährleistung
kann erworben werden. Für alle Rücksendungen von Transmittern ist
eine Nummer für die Materialrücksendegenehmigung (Returned Material
Authorization, RMA) erforderlich, die den zurückgesendeten Transmittern
beigefügt werden muss. Jedes Gerät, das im Prozess eingesetzt wurde, muss
vor einer Rücksendung an das Werk gemäß OSHA-Standards ordnungsgemäß
gereinigt werden. Zudem muss Transmittern, die bereits in einem Prozess
®
eingesetzt wurden und zurückgeschickt werden, ein Datenblatt zur
Materialsicherheit (Material Safety Data Sheet) beigefügt werden.

5.4 Lagerung

Wenn das Gerät vor der Installation gelagert werden muss, dann lagern
Sie es bitte im Innenbereich, in einer trockenen Umgebung, deren
Umgebungstemperaturbereich −40...+71 °C (−40...+160 °F) nicht überschreitet.
