6. Installation und Montage

6.1 Schulung

Warnung:
Wenn das Rohr/der Schlauch des Füllstandtransmitters der Serie LP im Tank
installiert oder daraus entfernt wird, werden brennbare Dämpfe freigesetzt.
Ergreifen Sie daher alle notwendigen Vorsichtsmaßnahmen, wenn Sie den
Transmitter installieren oder entfernen.
Die Installation darf nur von entsprechend qualifiziertem Servicepersonal oder
von durch Temposonics eingewiesenen Servicetechnikern gemäß IEC 60079-14
und lokalen Vorschriften durchgeführt werden. Temposonics bietet sowohl
webbasierte als auch persönliche Schulungen zu Installation, Inbetriebnahme,
Wartung und Reparatur an. Zudem bietet Temposonics zum selben Zweck einen
entsprechenden Service direkt im Werk an. Wenden Sie sich an Temposonics,
um sich über Schulungen oder Services direkt im Werk zu informieren, bevor
Sie die Arbeit mit dem Gerät aufnehmen.
6.2 Messschächte und Führungsstäbe
Die Level Plus Transmitter können in geschlitzten oder ungeschlitzten
®
Messschächten montiert werden. Allerdings ist ein geschlitzter Messschacht
stets vorzuziehen. Die Verwendung eines ungeschlitzten Messschachts wirkt sich
negativ auf die Leistung eines Füllstandmessgerätes aus, da sich der Füllstand
im Messschacht vom Füllstand im Tank unterscheiden kann. Zudem können die
Level Plus Transmitter an einer Seite des Messschachts installiert werden. Auf
®
diese Weise ist eine Probennahme und Handpeilung über dieselbe Öffnung, über
die die automatische Tankstandmessung erfolgt, möglich. Bitte wenden Sie sich
an den technischen Support, falls Sie nähere Informationen hierzu wünschen.
Die Installation der Level Plus Transmitter setzt jedoch keinen Messschacht
®
voraus. Unsere Transmitter sind in zahlreichen Tanks ohne Messschacht
installiert und weisen keinerlei Leistungsverluste auf – möglich wird dies durch
unseren patentierten flexiblen Hohlleiter und den flexiblen Schlauch. Bei Tanks mit
Rührwerk, Tanks mit turbulenter Strömung und/oder Tanks mit Schnellbetankung
wird jedoch der Einsatz eines Messschachts dringend empfohlen.

6.3 Werkzeuge

• 9/16" Steckschlüsseleinsatz und Ratsche
• Wasserpumpenzange
• 3/16" Sechskantschlüssel (Innensechskantschlüssel)
• 1" Schraubenschlüssel
• Handelsüblicher Kreuzschlitzschraubendreher, Schlitzschraubendreher

6.4 Installationsschritte

Achtung:
Achten Sie bei der Montage und Installation des Tank Slayer
sorgfältig darauf, dass der flexible Schlauch nicht mit einem Durchmesser
von weniger als 406,5 mm (16 Zoll) geknickt oder aufgerollt wird. Es
empfiehlt sich, Zusammenbau und Montage dieses Transmitters nicht
alleine durchzuführen. Um eine korrekte und sichere Montage des Tank
Slayer -Transmitters zu gewährleisten, empfiehlt es sich, dass die Montage
®
mindestens von zwei (2) Personen durchgeführt wird. Ebenso werden
Handschuhe empfohlen. Für die Arbeitsbereiche ist möglicherweise
eine persönliche Schutzausrüstung (PSA) erforderlich, wie z. B.
Sicherheitsschuhe, Schutzbrille, Schutzhelm und feuerfeste Schutzkleidung.
1. Bitte lesen Sie chapter 4.3 durch, bevor Sie beginnen.
2. Führen Sie die Schritte 1-10 in chapter 8.4.1 für Modbus oder DDA durch.
Führen Sie die Schritte 1-9 in chapter 8.4.2 für Analog-Lösungen durch.
3. Entfernen Sie die Anschlaghülse. Führen Sie mit Unterstützung eines
Kollegen den flexiblen Schlauch durch die Öffnung des abgenommenen
Tankflansches, bis der Flansch im starren Abschnitt des Rohrs in der
Nähe der Transmitteroberseite sitzt. Führen Sie den Gewindeteil der
einstellbaren Armatur in den vom Kunden bereitgestellten Flansch ein,
und ziehen Sie ihn fest (bei Bedarf Gewindedichtmittel verwenden).
Achten Sie darauf, den Flansch nicht auf den flexiblen Schlauch fallen zu
lassen, da dies zu Beschädigungen führen kann.
4. Schieben Sie den Schwimmer zur Messung des Produktfüllstands auf
den flexiblen Schlauch. Schieben Sie den Schwimmer zur Messung
der Trennschicht (optional) auf den flexiblen Schlauch. Bringen Sie die
Anschlaghülse etwa 3 Zoll (ca. 7,6 cm) oberhalb der Unterseite des
starren Abschnitts an (siehe „Hinweis" unten). Lassen Sie die Schwimmer
nicht fallen, und sorgen Sie dafür, dass sie nicht entlang des flexiblen
Schlauchs frei fallen, da dies zu Beschädigungen führen kann.
HINWEIS
Abhängig davon, welcher Schwimmer für die Anwendung ausgewählt wird,
kann die Anschlaghülse entfernt oder angepasst werden. Bitte wenden Sie
sich ans Werk, wenn Sie nähere Informationen hierzu wünschen.
5. Montieren Sie den Haken, das Gewicht oder den Magneten an den
verschweißten Endstecker des Rohrs (hierbei handelt es sich um
den unteren starren Abschnitt des Rohrs). Verwenden Sie dazu die
mitgelieferte Mutter, das Distanzstück und die Unterlegscheibe, und
ziehen Sie sie wie in Abb. 8, Abb. 11 und Abb. 9 dargestellt fest. Magnet:
Entfernen Sie die Unterlegscheibe vor der Installation im Tank.
-Transmitters
®

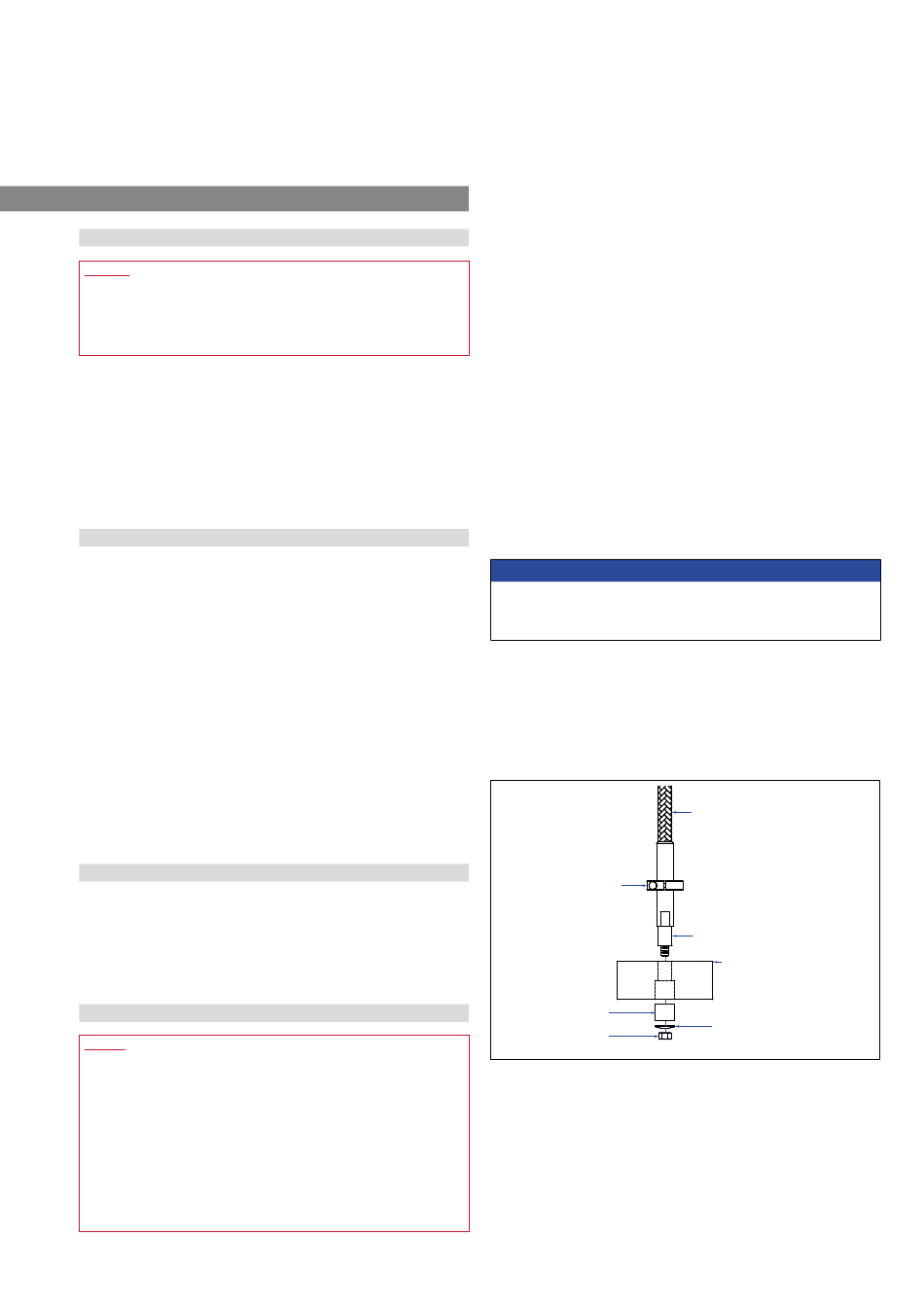

Abb. 8: Abspanngewicht am Boden
I 15 I
Level Plus
Flexible hose
Float stop
collar
Welded end-plug
Weight
Ø 5" (Ø 127 mm)
× 2" (51 mm) tall
Spacer
Washer
Hexagon
nut
Tank SLAYER
® ®
