2

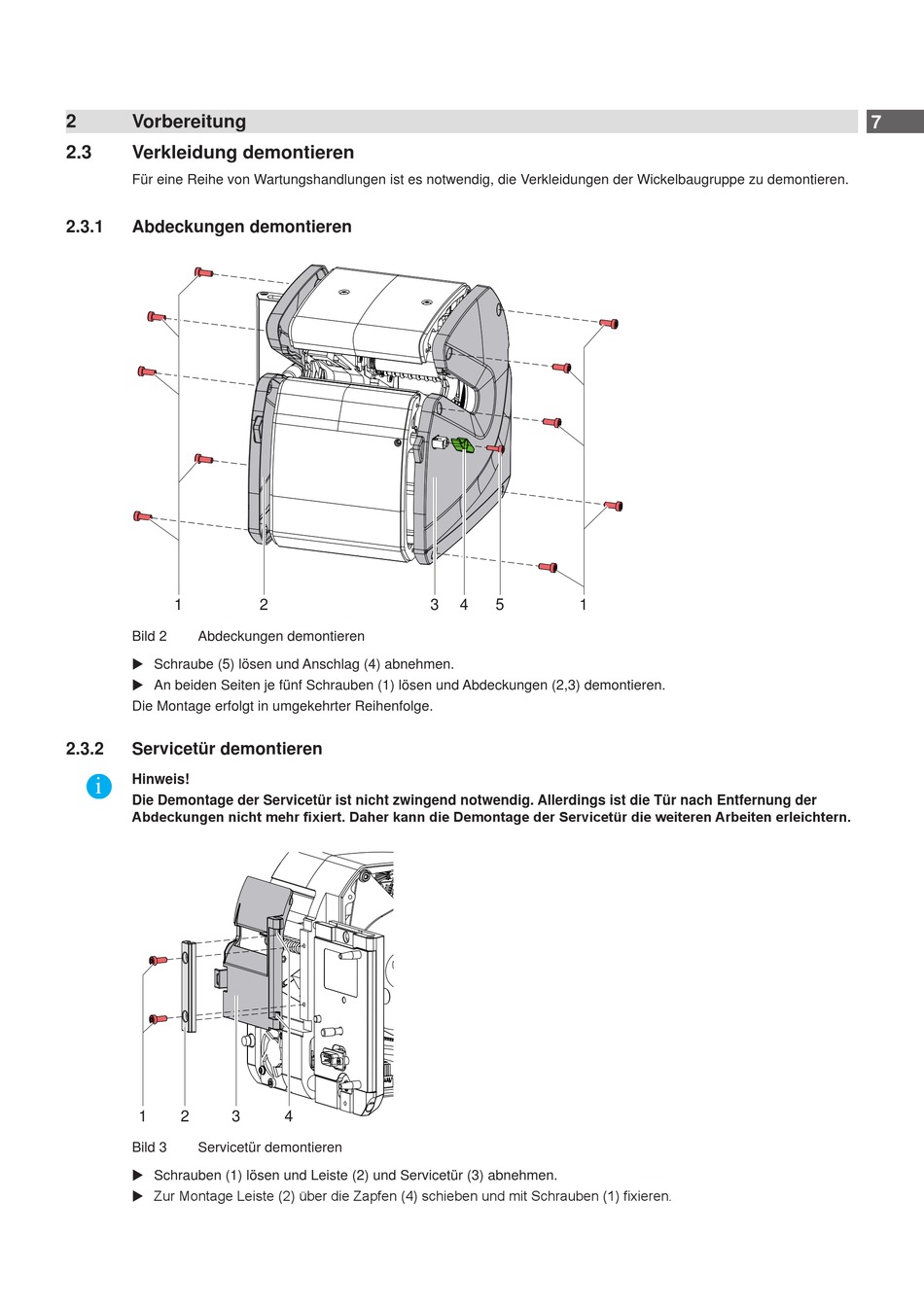

Vorbereitung
2.3
Verkleidung demontieren
Für eine Reihe von Wartungshandlungen ist es notwendig, die Verkleidungen der Wickelbaugruppe zu demontieren.
2.3.1
Abdeckungen demontieren
1
Bild 2
Abdeckungen demontieren
Schraube (5) lösen und Anschlag (4) abnehmen.
An beiden Seiten je fünf Schrauben (1) lösen und Abdeckungen (2,3) demontieren.
Die Montage erfolgt in umgekehrter Reihenfolge.
2.3.2
Servicetür demontieren
i
Hinweis!
Die Demontage der Servicetür ist nicht zwingend notwendig. Allerdings ist die Tür nach Entfernung der
Abdeckungen nicht mehr fixiert. Daher kann die Demontage der Servicetür die weiteren Arbeiten erleichtern.
1
2
3
Bild 3
Servicetür demontieren
Schrauben (1) lösen und Leiste (2) und Servicetür (3) abnehmen.
Zur Montage Leiste (2) über die Zapfen (4) schieben und mit Schrauben (1) fixieren.
2
3
4
4
5
1
7
