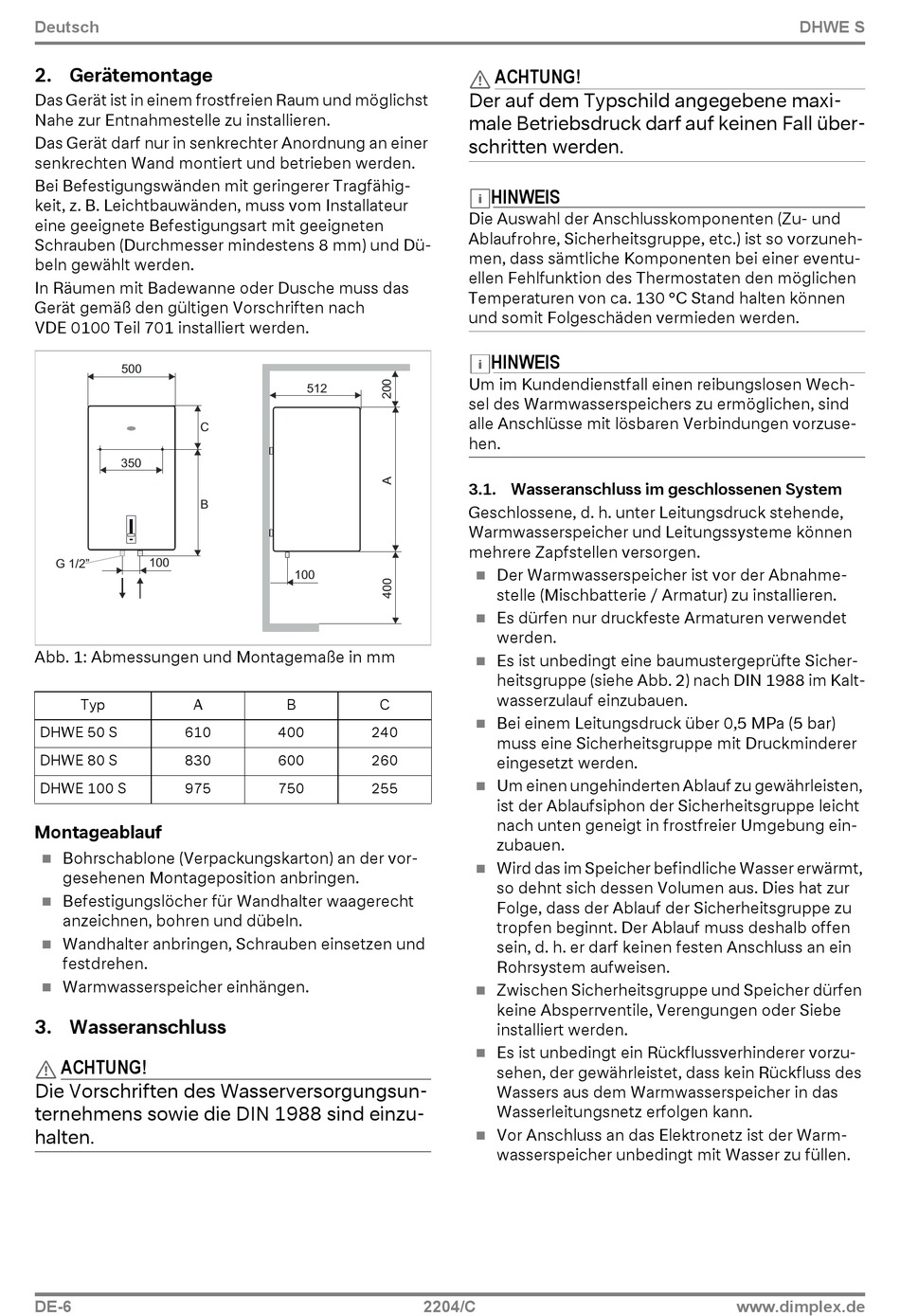

Deutsch
2. Gerätemontage
Das Gerät ist in einem frostfreien Raum und möglichst
Nahe zur Entnahmestelle zu installieren.
Das Gerät darf nur in senkrechter Anordnung an einer
senkrechten Wand montiert und betrieben werden.
Bei Befestigungswänden mit geringerer Tragfähig-
keit, z. B. Leichtbauwänden, muss vom Installateur
eine geeignete Befestigungsart mit geeigneten
Schrauben (Durchmesser mindestens 8 mm) und Dü-
beln gewählt werden.
In Räumen mit Badewanne oder Dusche muss das
Gerät gemäß den gültigen Vorschriften nach
VDE 0100 Teil 701 installiert werden.
500
C
350
B
100
G 1/2"
Abb. 1: Abmessungen und Montagemaße in mm
Typ A
DHWE 50 S 610
DHWE 80 S 830
DHWE 100 S 975
Montageablauf
Bohrschablone (Verpackungskarton) an der vor-

gesehenen Montageposition anbringen.
Befestigungslöcher für Wandhalter waagerecht

anzeichnen, bohren und dübeln.
Wandhalter anbringen, Schrauben einsetzen und

festdrehen.
Warmwasserspeicher einhängen.


3. Wasseranschluss

ACHTUNG!
Die Vorschriften des Wasserversorgungsun-
ternehmens sowie die DIN 1988 sind einzu-
halten.
DE-6
512
100
B C
400 240
600 260
750 255
2204/C
ACHTUNG!
Der auf dem Typschild angegebene maxi-
male Betriebsdruck darf auf keinen Fall über-
schritten werden.
HINWEIS
Die Auswahl der Anschlusskomponenten (Zu- und
Ablaufrohre, Sicherheitsgruppe, etc.) ist so vorzuneh-
men, dass sämtliche Komponenten bei einer eventu-
ellen Fehlfunktion des Thermostaten den möglichen
Temperaturen von ca. 130 °C Stand halten können
und somit Folgeschäden vermieden werden.
HINWEIS
Um im Kundendienstfall einen reibungslosen Wech-
sel des Warmwasserspeichers zu ermöglichen, sind
alle Anschlüsse mit lösbaren Verbindungen vorzuse-
hen.

3.1. Wasseranschluss im geschlossenen System

Geschlossene, d. h. unter Leitungsdruck stehende,
Warmwasserspeicher und Leitungssysteme können
mehrere Zapfstellen versorgen.
Der Warmwasserspeicher ist vor der Abnahme-

stelle (Mischbatterie / Armatur) zu installieren.
Es dürfen nur druckfeste Armaturen verwendet

werden.
Es ist unbedingt eine baumustergeprüfte Sicher-

heitsgruppe (siehe Abb. 2) nach DIN 1988 im Kalt-
wasserzulauf einzubauen.
Bei einem Leitungsdruck über 0,5 MPa (5 bar)

muss eine Sicherheitsgruppe mit Druckminderer
eingesetzt werden.
Um einen ungehinderten Ablauf zu gewährleisten,

ist der Ablaufsiphon der Sicherheitsgruppe leicht
nach unten geneigt in frostfreier Umgebung ein-
zubauen.
Wird das im Speicher befindliche Wasser erwärmt,

so dehnt sich dessen Volumen aus. Dies hat zur
Folge, dass der Ablauf der Sicherheitsgruppe zu
tropfen beginnt. Der Ablauf muss deshalb offen
sein, d. h. er darf keinen festen Anschluss an ein
Rohrsystem aufweisen.
Zwischen Sicherheitsgruppe und Speicher dürfen

keine Absperrventile, Verengungen oder Siebe
installiert werden.
Es ist unbedingt ein Rückflussverhinderer vorzu-

sehen, der gewährleistet, dass kein Rückfluss des
Wassers aus dem Warmwasserspeicher in das
Wasserleitungsnetz erfolgen kann.
Vor Anschluss an das Elektronetz ist der Warm-

wasserspeicher unbedingt mit Wasser zu füllen.
DHWE S
