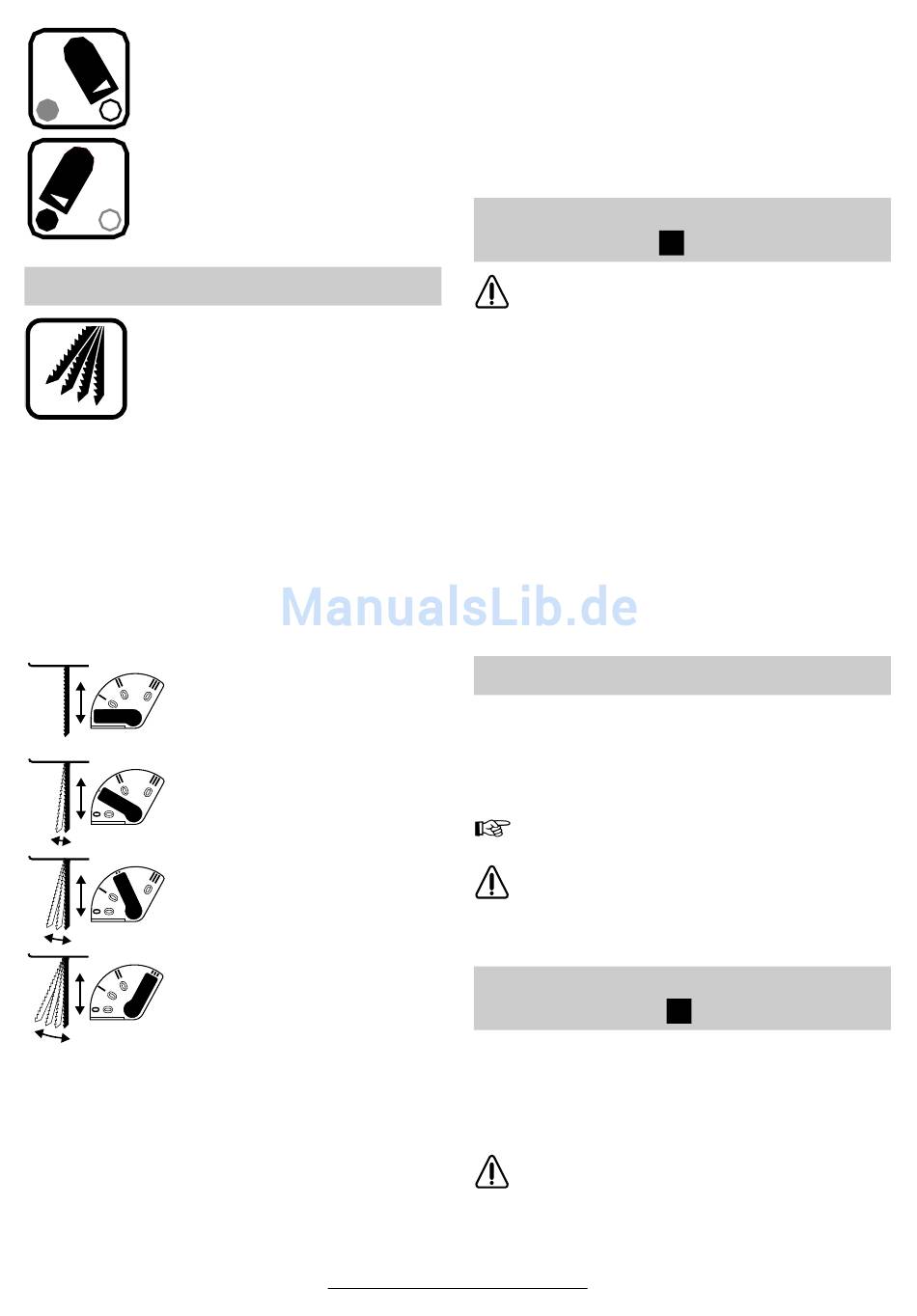

Soffiatura trucioli attivata:
in caso di lavori sul legno, in materiali
sintetici e simili che presentano una
grande asportazione di trucioli.
Soffiatura trucioli disattivata:
in caso di lavori su metalli ed utiliz-
zando refrigeranti e lubrificanti.
Impostare l'oscillazione
L'oscillazione della lama regolabile
su quattro livelli permette di adattare
in maniera ottimale al materiale in la-
vorazione l'avanzamento della lama
(velocità di taglio), la prestazione di
taglio e la sezione.
Ad ogni movimento verso il basso la lama viene al-
zata rispetto al materiale facilitando l'espulsione dei
trucioli, diminuendo il calore sviluppato da attrito ed
aumentando la durata della lama. Contemporanea-
mente, riducendo la forza necessaria per la spinta di
avanzamento, si assicura una condizione operativa
di assoluta maneggevolezza.
La levetta di regolazione 8 permette di impostare
l'oscillazione su quattro livelli. La commutazione può
avvenire anche mentre la macchina è in esercizio:
Livello 0:
senza oscillazione,
Livello I:
oscillazione piccola,
Livello II:
oscillazione media,
Livello III:
oscillazione alta;
In linea di massima è necessario rispettare le se-
guenti indicazioni:
– più il materiale in lavorazione è delicato e più lo
spigolo di taglio deve essere pulito, tanto più
basso deve essere il livello di oscillazione opp.
l'oscillazione deve essere disattivata completa-
mente.
– se si lavorano materiali fini come p.es. lamiere,
disinserire completamente
(Livello 0).
39 • 2 609 932 100 • 09.01
– se si lavorano materiali duri, come per esempio
l'acciaio, selezionare l'oscillazione piccola.
– se si lavorano materiali come legno tenero ed si
eseguono tagli in direzione delle fibre è possibile
selezionare l'oscillazione massima.
La regolazione ottimale può essere ottenuta anche
per tenativi
Impostare l'inclinazione del
taglio (Figura
Dopo aver allentato la vite 16 ed averlo spinto leg-
germente in direzione della lama, il piedino 11 è re-
golabile a variazione continua fino ad un massimo di
45° rispettivamente verso sinistra oppure verso de-
stra.
Una volta eseguita la regolazione approssimativa,
stringere la vite 16 in modo che il piedino 11 possa
essere ancora regolato. Impostare dunque la pre-
cisa angolatura di taglio, utilizzando per esempio un
triangolo. Avvitare forte la vite 16.
Riportando il piedino nella posizione di 0° (posizione
normale), premere leggermente il piedino in dire-
zione del motore fino a quando se ne percepisce l'in-
castro e riavvitare forte la vite 16.
Spostare il piedino
Per poter effettuare tagli in prossimità di bordi è pos-
sibile spostare posteriormente il piedino:
Svitare la vite 16 di ca. 2 giri. Spingere il piedino
all'indietro in direzione del motore fino alla battuta e
riavvitare forte la vite.
Dispositivo antistrappo
(vedere figura
Il dispositivo antistrappo 17 impedisce che durante
l'operazione di taglio nel legno, si verifichino strappi
sulla superficie del materiale in lavorazione.
Far incastrare il dispositivo antistrappo nel pie-
dino 11 applicandolo dalla parte inferiore.
l'oscillazione
Italiano - 4
)
C
Prima di spostare l'inclinazione del taglio
(p.es. in caso di bisellatura) togliere il
montante di aspirazione 13.
In caso di piedino spostato è possibile lavo-
rare soltanto nella posizione 0° (normale).
In questo caso non possono essere utiliz-
zate né la guida parallela/guida per tagli
circolari 18 né il
strappo 17.
D
Il dispositivo antistrappo non può essere
utilizzato per particolari tipi di lame (p.es.
lame stradate).
dispositivo anti-
)
