Réglage du mouvement
pendulaire
Le mouvement pendulaire de la lame
de scie réglable en quatre positions
permet d'adapter de façon optimale
aux matériaux à travailler l'avance de
coupe (vitesse de coupe), la puis-
sance de coupe ainsi que l'aspect du
tracé.
Dans chaque mouvement vers le bas, la lame de
scie est détachée du matériau; ceci favorise l'éjec-
tion des copeaux, réduit la chaleur de frottement et
augmente la longévité de la lame de scie. En même
temps, grâce à la réduction de la force d'avance né-
cessaire, un travail sans fatigue est possible.

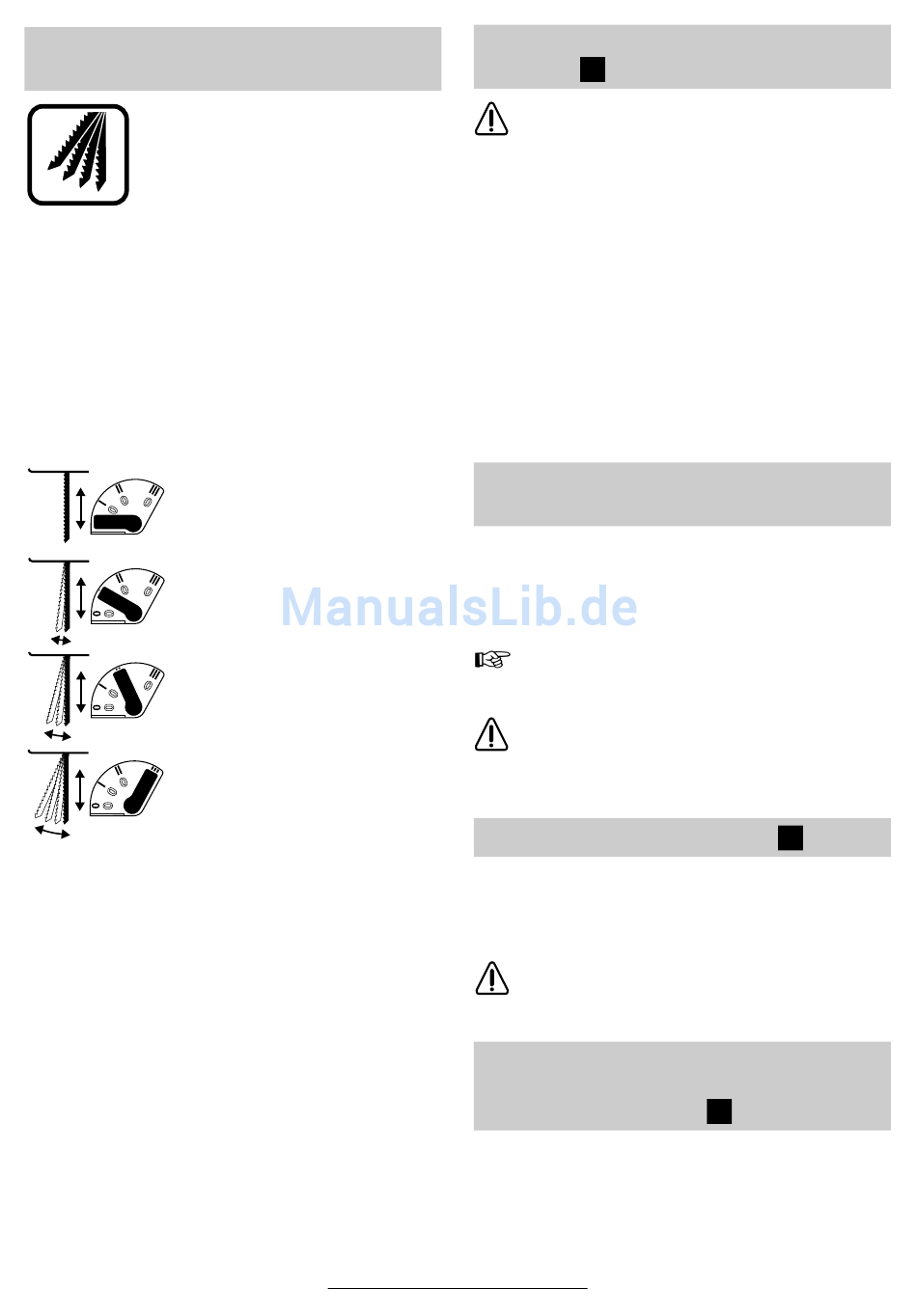

Le levier de réglage 8 permet le réglage du mouve-
ment pendulaire en quatre positions. Il est possible
de commuter même pendant que la machine est en
marche :
Position 0 :
sans mouvement pendulaire
Position I :
petit mouvement pendulaire
Position II :
mouvement pendulaire moyen
Position III :
mouvement pendulaire impor-
tant
Respecter les recommandations suivantes :
– Plus le tracé doit être fin et précis, plus le degré
du mouvement pendulaire doit être petit ou, le
cas échéant, le mouvement pendulaire doit
même être arrêté.
– Pour travailler des matériaux minces comme p.
ex. des tôles, arrêter le mouvement pendulaire
(Position 0).
– Pour travailler des matériaux durs comme p. ex.
l'acier, régler sur petit mouvement pendulaire.
– Dans des matériaux comme le bois tendre et
dans des coupes en direction de la fibre, il est
possible de travailler en appliquant un mouve-
ment pendulaire maximal.
Trouver le réglage optimal en effectuant des essais
pratiques.
21 • 2 609 932 100 • 09.01
Réglage de l'angle de coupe
(Figure
Avant de régler l'angle de coupe (par
exemple pour des coupe en onglet), enle-
ver la tubulure d'aspiration 13.
Après avoir desserré la vis 16 et après avoir déplacé
légèrement la plaque de base en direction de la
lame de scie, la plaque de base 11 est orientable de
chaque côté sans à-coups jusqu'à 45° au maximum.
Après un réglage approximatif, resserrer la vis 16 de
sorte que la plaque de base 11 reste encore un peu
réglable. Régler l'angle de coupe précis, par exem-
ple à l'aide d'une équerre munie d'indications en de-
grés. Serrer la vis 16.
Lors du déplacement de la plaque de base dans la
position (normale) 0°, pousser celle-ci légèrement
en direction du moteur jusqu'à ce qu'elle s'encli-
quette perceptiblement et resserrer la vis 16.
Déplacement de la plaque de
base
Pour un sciage près du bord, il est possible de recu-
ler la plaque de base :
Dévisser la vis 16 de 2 tours environ. Pousser la pla-
que de base à fond vers l'arrière en direction du mo-
teur et resserrer la vis.
Lorsque la plaque de base est reculée, il n'est
possible
(normale) 0°.
La butée parallèle/butée pour coupe circu-
laire 18 ainsi que le pare-éclats 17 ne peu-
vent pas être utilisés pour cette sorte de
travaux.
Pare-éclats (voir figure
Lors du sciage de matériaux en bois, le pare-
éclats 17 évite que la surface se détache par éclats.
Monter le pare-éclats par en bas dans la plaque de
base 11 en exerçant une pression.
Pour certains types de lames de scie (p.
ex. lame de scie à denture croisée) le pare-
éclats ne peut pas être utilisé.
Semelle à monter sur la plaque
de base assurant une bonne
glisse (voir figure
La plaque de base en aluminium 11 munie d'un in-
sert en acier assure une très grande stabilité et est
prévue, sans semelle 12, pour travailler des surfa-
ces en métal ou des matériaux non sensibles.
Français - 4
)
