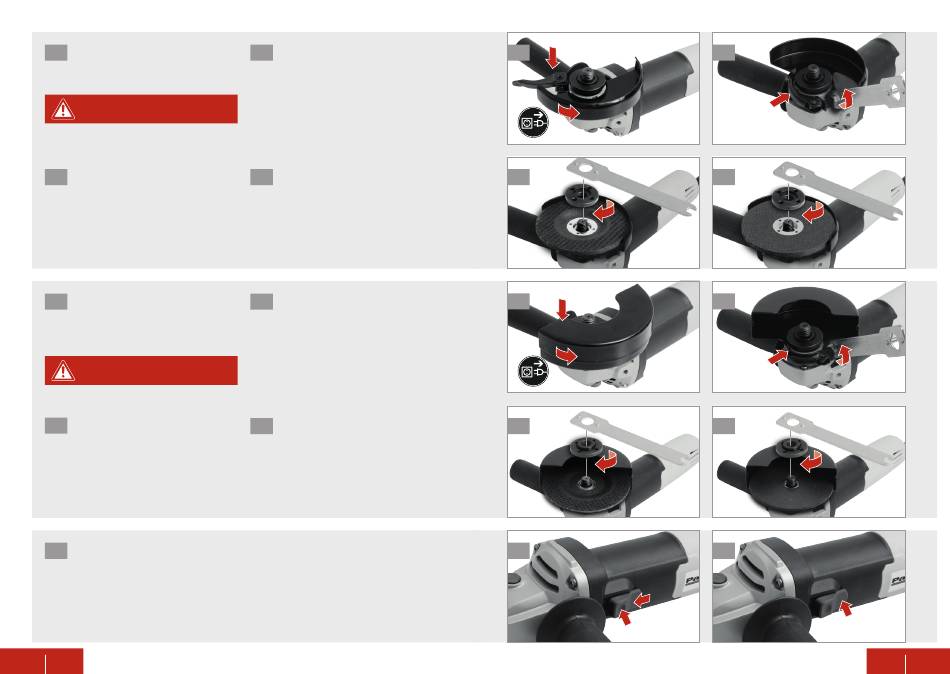

PONÇAGE
1 Fixer la protection pour le meulage
sur l'outil et l'aligner de sorte que l'uti-
lisateur soit protégé du scintillement.
Attention ! S'assurer que l'outil est
hors service et débranché.
MEULE DÉPORTÉE
3a Installer la meule avec son moyeu éle-
vé face à la machine. Installer la bride
extérieure 5 avec le côté le plus petit
orienté vers la meule.
Serrer la bride extérieure 5 avec la clé
en appuyant sur le bouton du verrouil-
lage du mandrin 3.
COUPE
1 Fixer la protection pour le tronçon-
nage 2 sur l'outil et l'aligner de sorte
que l'utilisateur soit protégé du scintil-
lement.
Attention ! S'assurer que l'outil est
hors service et débranché.
DISQUE DE TRONÇONNAGE DÉPORTÉ
3a Installer le disque avec son centré
élevé dirigé vers la machine et le côté
le plus grand de la bride extérieure
dirigé vers le disque de tronçonnage.
Serrer la bride extérieure 5 avec la clé
en appuyant sur le bouton du verrouil-
lage du mandrin 3.
MARCHE / ARRÊT
1 Pour mettre l'outil en service, pous-
ser l'interrupteur marche / arrêt 7
l'avant. Appuyer sur la partie supé-
rieure de l'interrupteur marche /
le verrouille en position de marche.
26 FR
1 2 Fermer le levier de déverrouillage. Ser-
rer fermement la protection pour le
meulage 1 avec la clé.
MEULE DROITE
3b Installer la meule avec le côté le plus
petit de la bride extérieure
vers la meule.
Serrer la bride extérieure 5
en appuyant sur le bouton du verrouil-
lage du mandrin 3.
2 Fermer le levier de déverrouillage. Ser-
rer fermement la protection pour le
tronçonnage 2 avec la clé.
DISQUE DE TRONÇONNAGE DROIT
3b Installer le disque de tronçonnage avec
le côté le plus grand de la bride exté-
5 rieure 5 orienté vers le disque de tron-
çonnage.
Serrer la bride extérieure 5
en appuyant sur le bouton du verrouil-
lage du mandrin 3.
Pour mettre l'outil hors tension, relâ-
vers cher l'interrupteur marche / arrêt 7. Si
l'interrupteur est verrouillé, appuyer sur
arrêt 7 la partie inférieure de celui-ci pour le
déverrouiller. Laisser le disque s'immo-
biliser sans appliquer de pression sur
sa surface.
1 1. 1.
2. 2.
3a
5 orienté
avec la clé
1
1. 1.
2. 2.
3a
avec la clé
1
2
1. 1.
3b
2 2
1. 1.
3b
2
1. 1.
2. 2.
2. 2.
2. 2.
FR 27
