Inhaltsverzeichnis I. Einführung ........................3 II. Spezifikation .......................4 III. Funktionalitäten ......................5 IV. Messvorbereitung / Messung ..................5 V.Kalibrierung / Rekalibrierung ..................7...
I. Einführung Lesen Sie bitte sorgsam die folgenden Informationen, bevor Sie mit den Messungen beginnen. Benutzen Sie die Messzange nur in der beschriebenen Form, sonst erlischt die Garantie. Umweltbedingungen: Umgebungsfeuchtigkeit max. = 15% ... 85 % r.F. Umgebungstemperaturbereich = -10°C ... +85 °C Reparaturarbeiten an der Messzange sollten nur durch die PCE Deutschland GmbH durchgeführt werden.
II. Spezifikation AC Strom TRMS Bereiche: 300 A / 1000 A / 3000 A Auflösung: 0,1 A / 0,1 A / 1 A Genauigkeit: ±1 % vom Messbereich AC Spannung TRMS Bereich: 4,0 … 600 V Auflösung: 0,1 V Genauigkeit: ±0,5 % ±5 dgts Frequenz Bereich: 45 …...

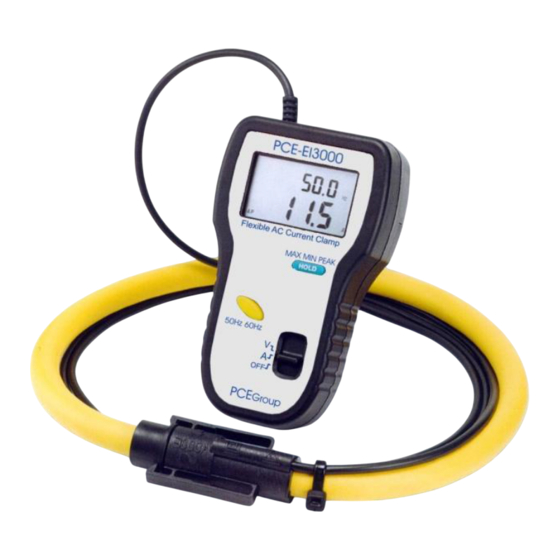

III. Funktionalitäten 1. Schließmechanismus 2. Flexibler Stromaufnehmer 3. 50/60 Hz Wahltaste 4. LCD-Display 5. Max / Min / Hold / Peak- Wahltaste 6. Ein- / Aus- / Funktions- Wahlschalter 7. COM - Eingangsbuchse 8. ACV – Eingangsbuchse 9. Batteriedeckel IV. Messvorbereitung / Messung Schliessen Sie die Messschlaufe sorgfältig und achten Sie darauf, dass der Verschluss wirklich eingerastet ist.
Seite 6
AC Strommessung Wichtig: Entfernen Sie alle Messleitungen bevor Sie mit der Messzange Ströme messen. Arbeiten Sie niemals mit der Stromzange an Spannungsführenden Leitern (über 30V bis 600V), wenn Sie nicht entsprechende Schutzkleidung und Gummischutzhandschuhe tragen. Führen Sie den flexiblen Stromaufnehmer um den Leiter (immer nur einen) und schließen ihn, wie in der obigen Abbildungen dargestellt an.
Messwerthalte- / Max.- / Min.- und Spitzenwert- Messung Bringen Sie den Schiebeschalter „6“ in die entsprechende Position und führen Sie ihre Messung durch. Wählen Sie mit der „Hold- Taste“ die gewünschte Funktion, das entsprechende Symbol wird im Display angezeigt. Durch 2 sec. anhaltendes drücken der Taste wird die Funktion wieder deaktiviert. Automatische Abschaltung (Auto Power Off) Wenn Sie das Gerät 30 min.
