PowerMeasuringModule PMM
15.4.2
Schutzglas der Wechselkassette austauschen
1. Stecken Sie ein stumpfes Werkzeug in die Bohrung ∅ 3 mm.
2. Drücken Sie den Haltering mit Teflonscheibe aus der Wechselkasette, fassen Sie diese am Umfang an
und heben Sie diese heraus.
Der Haltering wird magnetisch in der Wechselkasette gehalten.
3. Drücken Sie von unten vorsichtig das Schutzglas aus der Wechselkasette.
Falls der innere O-Ring am Schutzglas haften bleibt, entfernen Sie ihn und setzen Sie ihn wieder in die
Wechselkasette ein.
4. Ziehen Sie geeignete Handschuhe an.
5. Prüfen Sie das gereinigte oder ein neues Schutzglas auf Verunreinigungen.
6. Setzen Sie das neue Schutzglas in die Wechselkasette ein.
7. Legen Sie die Teflonscheibe unter den magnetischen Haltering und setzen Sie diese auf das Schutzglas.
8. Prüfen Sie den sicheren Sitz des Schutzglases.
Der Haltering mit Teflonscheibe und Schutzglas müssen plan in der Wechselkasette liegen.
Schutzglas
Magnet
(4x am Umfang)
Innerer O-Ring
Wechselkassette

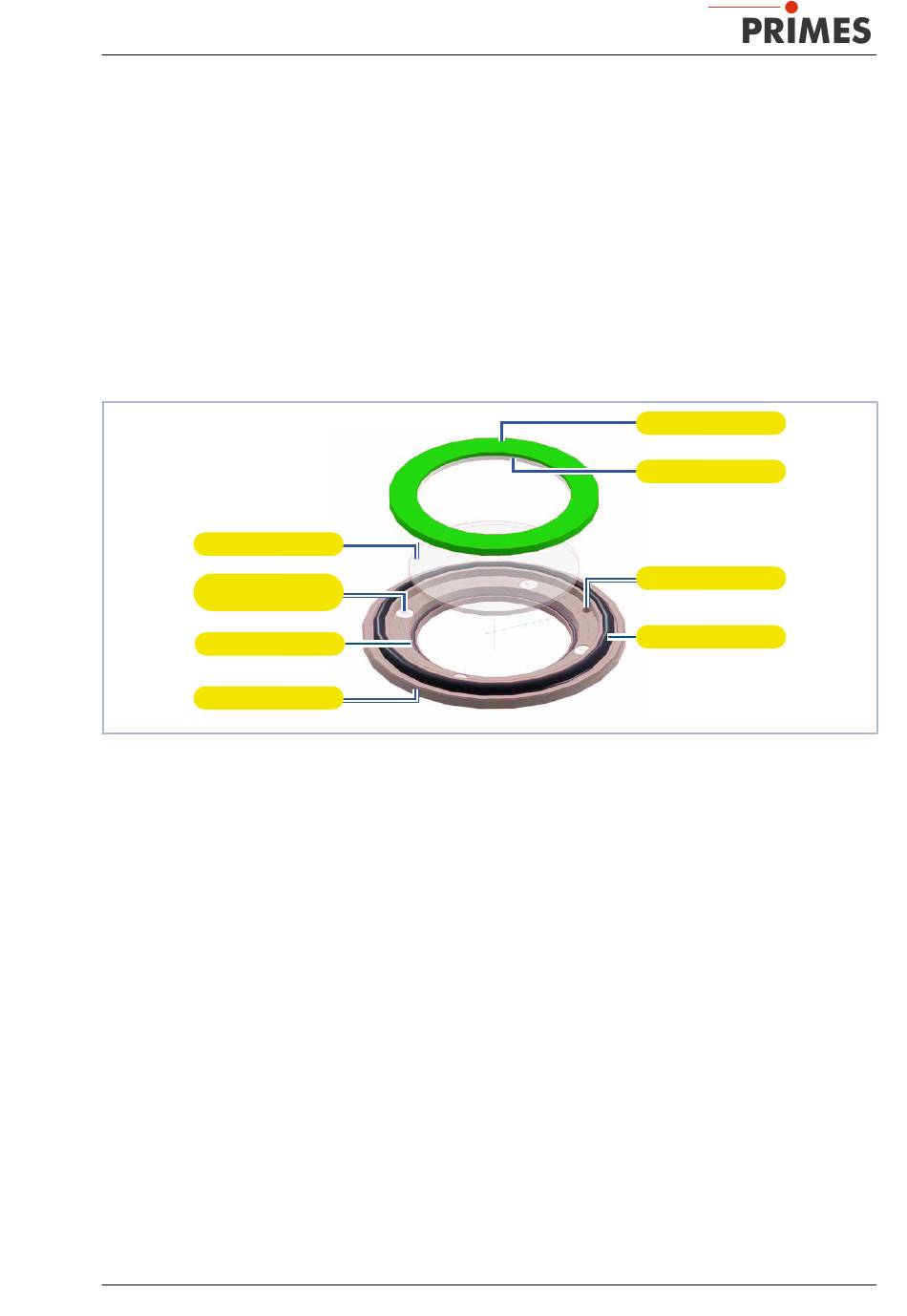

Abb. 15.3:
Schutzglas der Wechselkassette austauschen
Revision 12 DE - 08/2022
Haltering
Teflonscheibe
Bohrung ∅ 3 mm
Äusserer O-Ring
83
