PowerMeasuringModule PMM
7.4.2
Pinbelegung Spannungsversorgung XD1

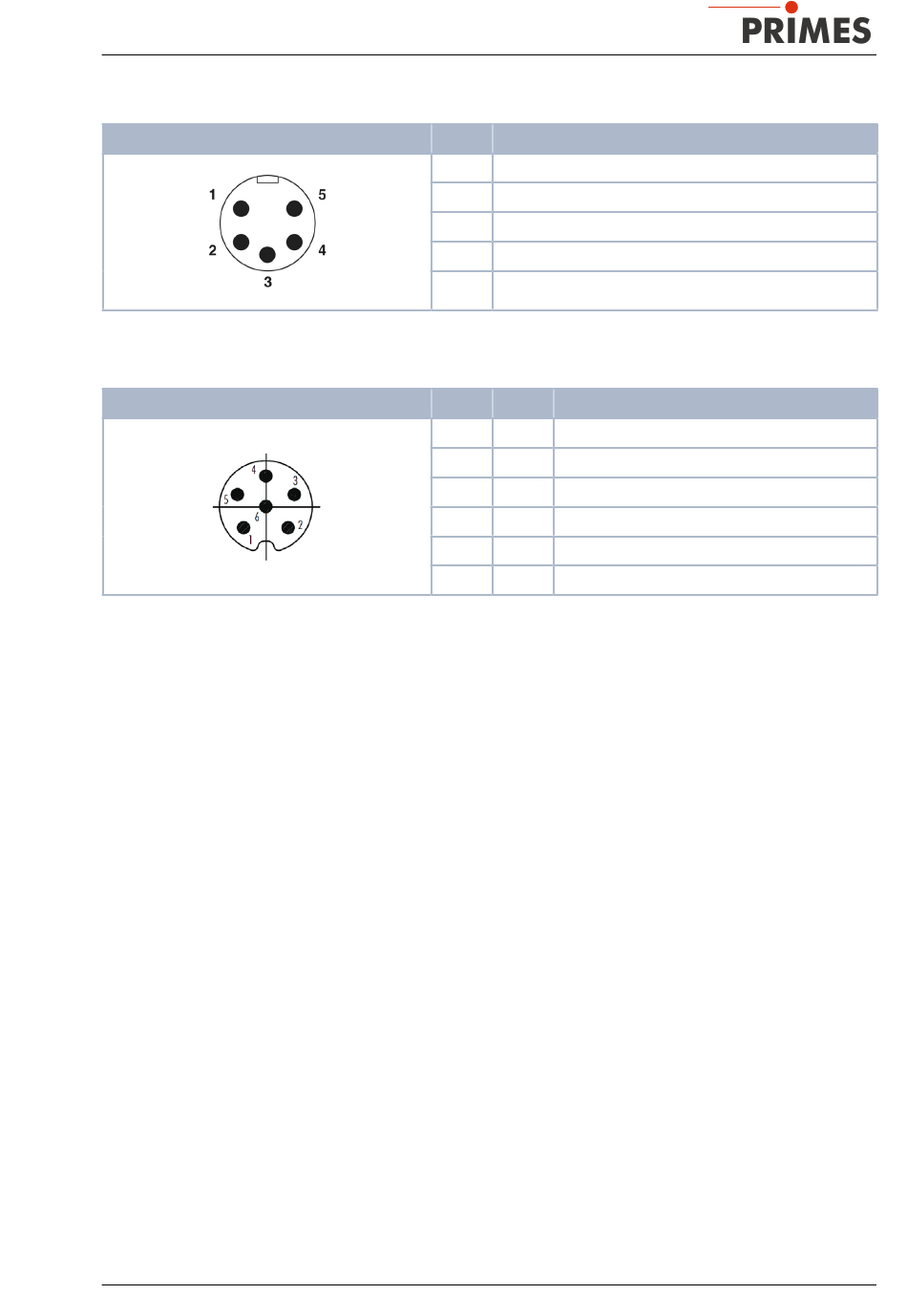

Pinbelegung XD1 (Ansicht Steckseite)
Tab. 7.12:
Pinbelegung Spannungsversorgung XD1
7.4.3
Pinbelegung Eingang, 4-Kanal XG1 In
Pinbelegung XG1 In (Ansicht Steckseite)
Tab. 7.13:
Pinbelegung Eingang, 4-Kanal XG1 In
Die Eingänge sind über Optokoppler galvanisch getrennt.
Revision 12 DE - 08/2022
Pin
Funktion
1
0 V
2
Nicht verbunden
3
Nicht verbunden
4
Sensorversorgung 24 V; 0,5 A
5
Aktorversorgung, nicht verbunden
Pin
Name
Funktion
1
Bit 0
Verschluss öffnen
2
Bit 1
Verschluss schließen
3
Bit 2
Messung starten
4
Bit 3
Reset
5
Nicht verbunden
6
Masse
25
