Schutzglas am PMM austauschen
1. Beachten Sie die Warnhinweise im Kapitel 15.3.1 auf Seite 80.
2. Schalten Sie die Laserquelle aus.
3. Stellen Sie sicher, dass alle bewegliche Teile, z. B. Roboterarme, etc. im Stillstand sind und dass diese
nicht unbeabsichtigt in Bewegung gebracht werden können.
4. Lassen Sie das Gerät eine angemessene Zeit abkühlen.
5. Öffnen Sie den Verschluss.
6. Ziehen Sie geeignete Handschuhe an.
7. Schrauben Sie die vier Schrauben (Torx TX 10) am Schutzglashalter heraus.
Bei älteren Modellen Sechskant SW 2,0.
8. Nehmen Sie den Schutzglashalter vorsichtig nach oben ab.
9. Drücken Sie das Schutzglas mit einem stumpfen Gegenstand am Rand nieder, fassen Sie es am Umfang
an und heben Sie es heraus.
Falls der O-Ring am Schutzglas haften bleibt, entfernen Sie ihn und setzen Sie ihn wieder in die Eintritts-
apertur ein.
10. Prüfen Sie das gereinigte oder ein neues Schutzglas auf Verunreinigungen.
11. Setzen Sie das neue Schutzglas in das Gerät ein.
12. Legen Sie die Teflonscheibe auf das Schutzglas.
13. Schrauben Sie den Schutzglashalter mit vier Schrauben gleichmäßig fest.
14. Prüfen Sie den sicheren Sitz des Schutzglashalters.
Der Schutzglashalter muss plan am Gerät anliegen.
15. Schließen Sie den Verschluss.

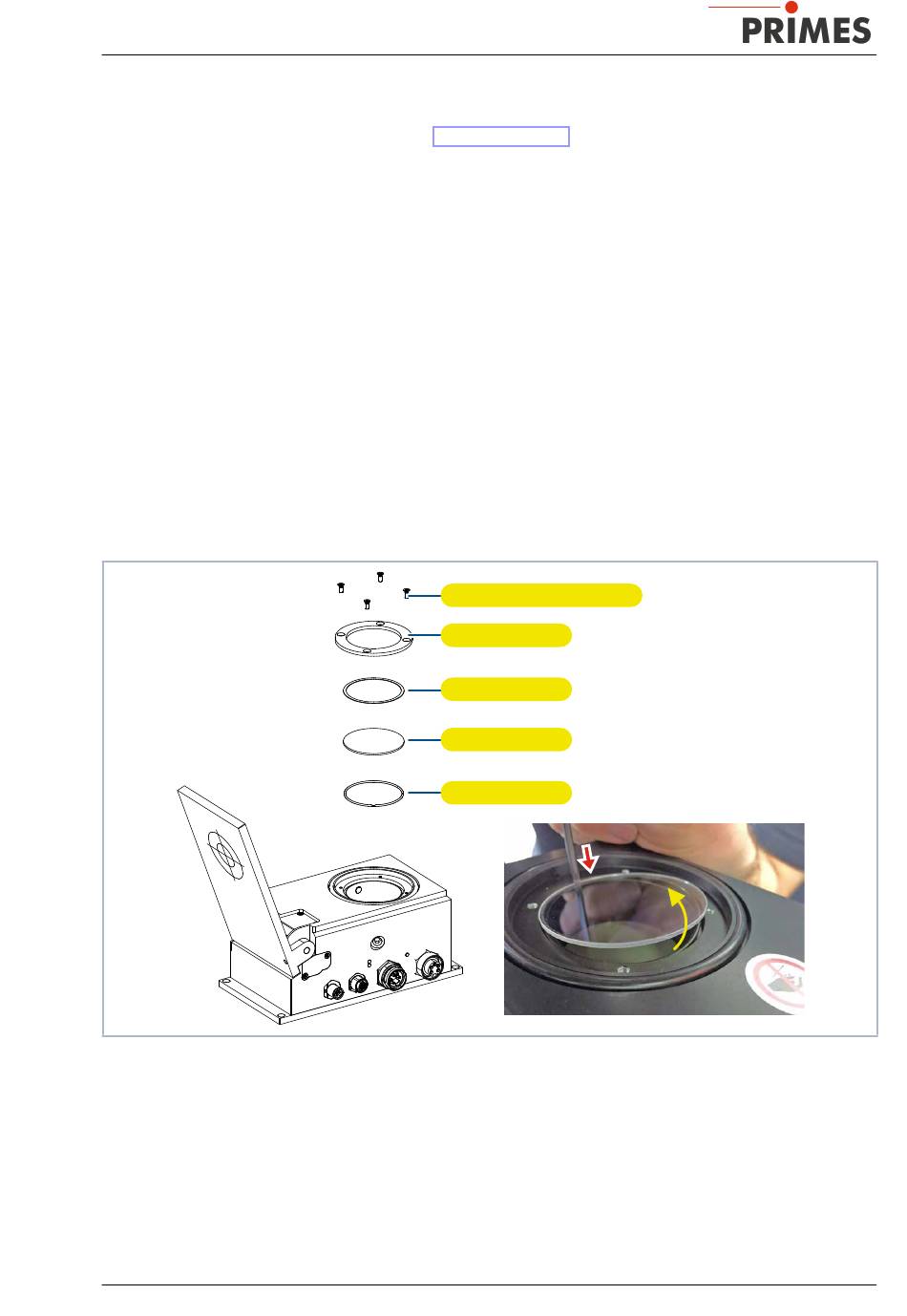

Abb. 15.1:
Schutzglas am PMM austauschen
Revision 12 DE - 08/2022
Vier Schrauben M3 x 6 mm
Schutzglashalter
Teflonscheibe
Schutzglas
O-Ring
