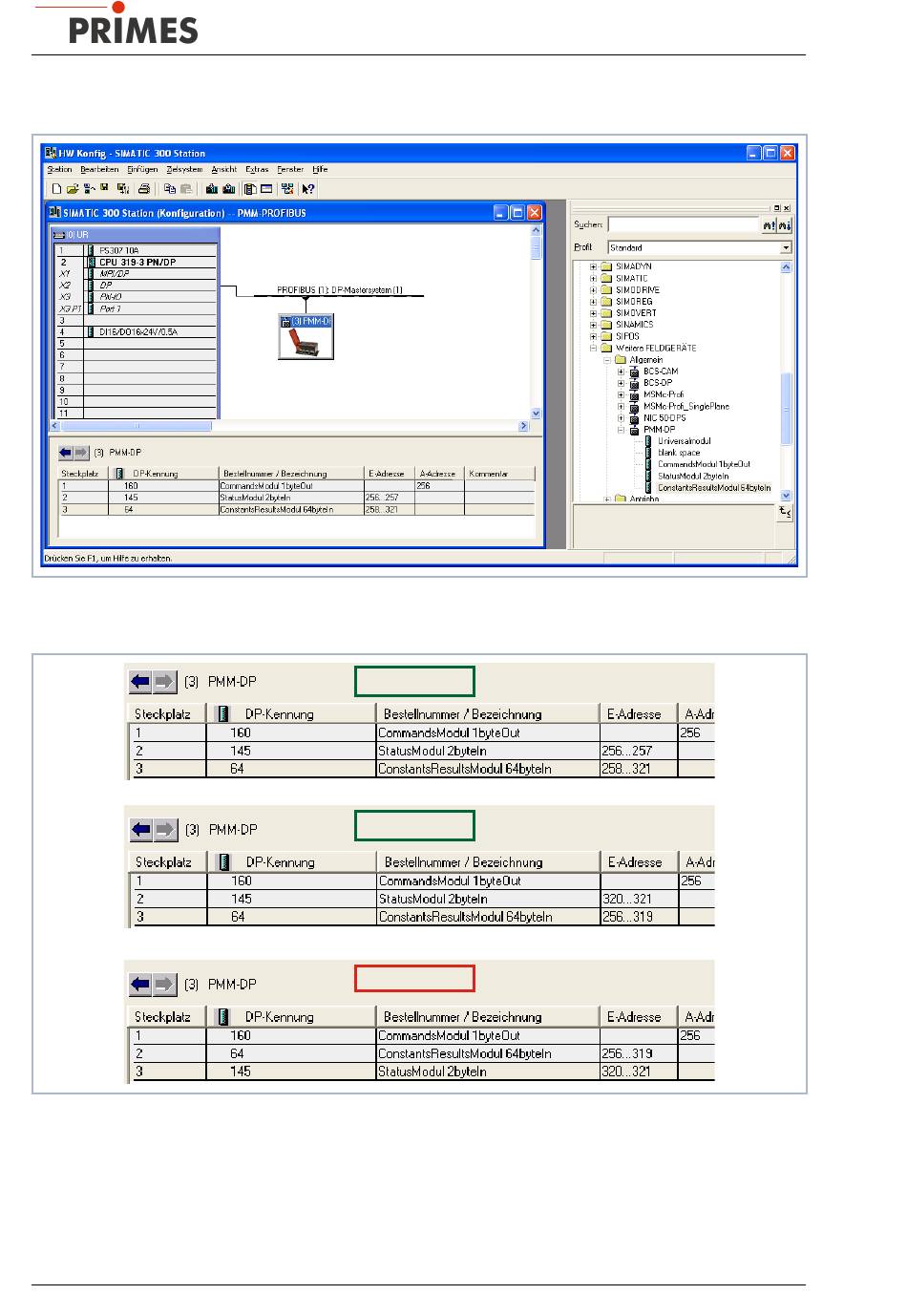

Der folgende Screenshot zeigt die Einbindung der GSD-Datei unter SIMATIC STEP 7.
Abb. 12.2:
GSD-Datei unter SIMATIC STEP 7
Die richtige Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle sind zu beachten.
Abb. 12.3:
Reihenfolge der Ein- und Ausgangsmodule in der Konfigurationstabelle
