7.2
PROFINET
/ PROFINET
®

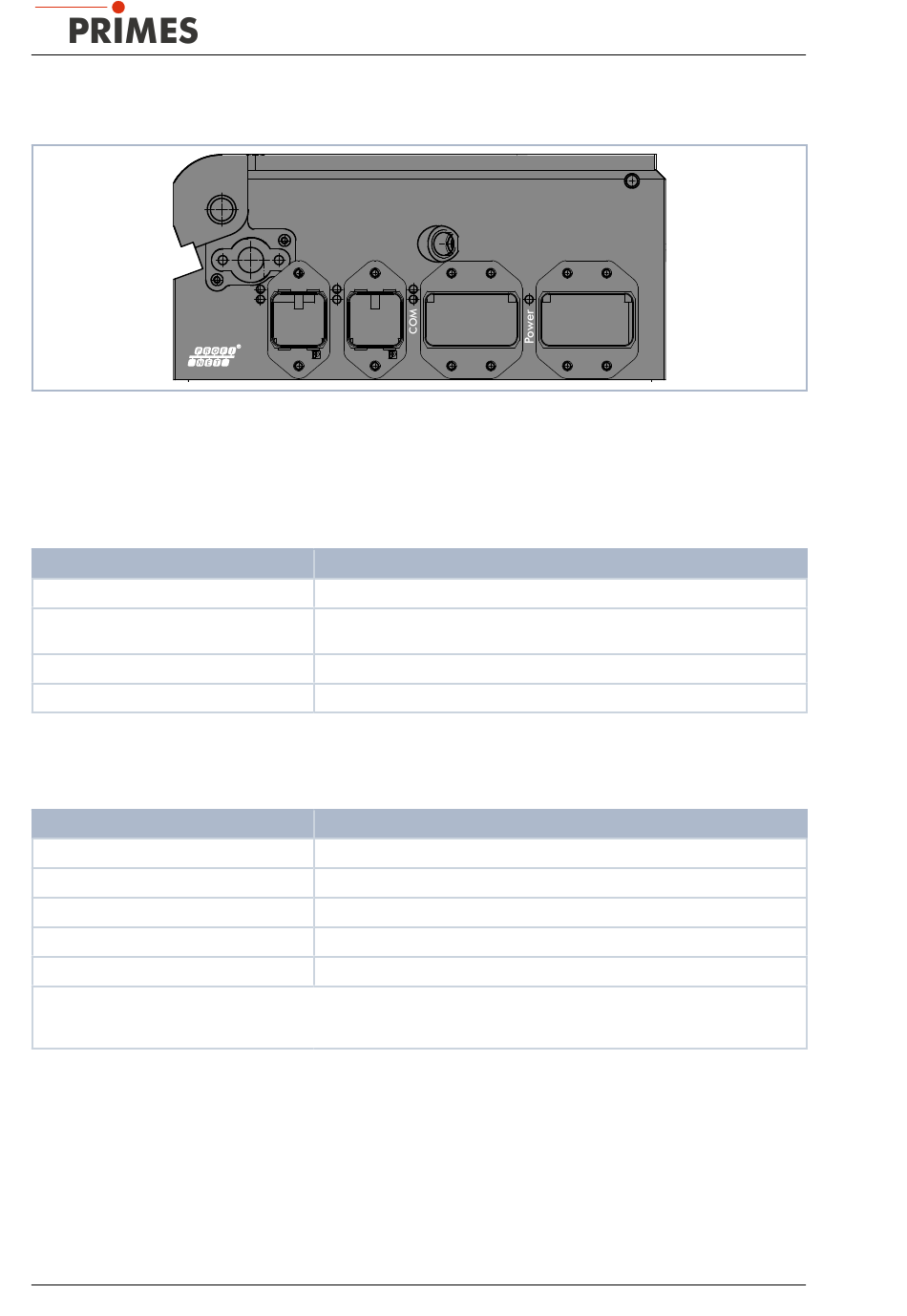

Abb. 7.1:
PMM PROFINET
Zeichnungsname:
Damit das PMM in eine Linienstruktur eingefügt werden kann, sind das Businterface und die Spannungsver-
Zeichnungsnummer:
Bearbeiter:
sorgung doppelt ausgeführt.
Datum:
Druckausführung:
7.2.1
Steckverbinder
Maßstab:
PROFINET
®
Anbaurahmen / Steckverbinder
Anbaurahmen für RJ45-Steckverbinder
Passender RJ45-Steckverbinder
Anbaurahmen für MSTB Steckverbinder
Passender Power-Steckverbinder
Tab. 7.2:
PROFINET
– Anbaurahmen und Steckverbinder
®
PROFINET
LWL
®
Anbaurahmen / Steckverbinder
Transceiver für SC-RJ-Lichtwellenleiter
Anbaurahmen für SCRJ-Steckverbinder
Passender LWL-Steckverbinder für POF*
Anbaurahmen für MSTB Steckverbinder
Passender Power-Steckverbinder
* POF = Plastic Optical Fibre. Diese optische Unterbaugruppe koppelt die optische Leistung effizient von der POF-
oder HCS-Faser an die empfangende PIN. Kompatibel mit der elektrischen und optischen Leistung der POFAC-Emp-
fehlungen für Fast Ethernet over Plastic Optical Fiber (POF).
Tab. 7.3:
PROFINET
LWL – Anbaurahmen und Steckverbinder
®
20
LWL
®
XF2
XF1
Link
Tx / Rx
®
PMM-Gehäuse-Wechsel-Net
PMM01A0061D1
M.Werner
06.09.2013
einfarbig weiss
1:1
Geprüft von: K. Dudek
Bezeichnung
PHOENIX CONTACT VS-PPC-F1-RJ45-MNNA-1R-PHA – 1608029
z. B.: PHOENIX CONTACT VS-PPC-C1-RJ45-MNNA-PG9-8Q5 –
1608016
PHOENIX CONTACT VS-PPC-F2-MSTB-MNNA-1R-P – 1608087
PHOENIX CONTACT CUC-PPC-C2ZNI-SX/24FKP5:FC – 1425514
Bezeichnung
AVAGO TECHNOLOGIES QFBR-5978Z - TRANSCEIVER 10/100 - SC-RJ
PHOENIX CONTACT VS-PPC-F1-SCRJ-MNNA-1RP – 1608061
PHOENIX CONTACT VS-PPC-C1-SCRJ-MNNA-PG9-A4D-C – 1608032
PHOENIX CONTACT VS-PPC-F2-MSTB-MNNA-1R-P – 1608087
PHOENIX CONTACT CUC-PPC-C2ZNI-SX/24FKP5:FC – 1425514
PowerMeasuringModule PMM
175
PMM
PowerMeasuringModule
XD1
Index
3
Beschriftung angepasst/ergänzt: XD1, XD2, XF1 und XF2 statt Port1
und Port2; Schriftgröße und Position
2
Zeichnungsnummer hat sich grundlegend geändert!
Die Revision wird über den Index hochgezählt.
Neue Zeichnung eingefügt; Textfeld angepasst;
Datum: 30.01.2020
XD2
Änderung
Revision 12 DE - 08/2022
Name
Datum
M.Werner
24.01.2020
M.Werner
27.06.2016
