Anschluß
CE-Kennzeichen
Das Gerät erfüllt die gesetzlichen
Anforderungen aus den EU-Richtlinien:
Richtlinie 89/336/EWG
(elektromagnetische Verträglichkeit),
Richtlinien 73/23/EWG und
93/68/EWG
(Niederspannungs-Richtlinie).
Elektromagnetische Verträglichkeit
(EMV):
Störfestigkeit nach EN 50082-2 und
Industriestandard NAMUR,
mit Feldstärke 10 V/m (FDL 30, 31),
mit Feldstärke 30 V/m (FDL 35, 36).
Störaussendung nach EN 50081-1.
Allgemeine Hinweise zur EMV
(Prüfverfahren, Installations-
empfehlungen) siehe TI 241F/00/d.

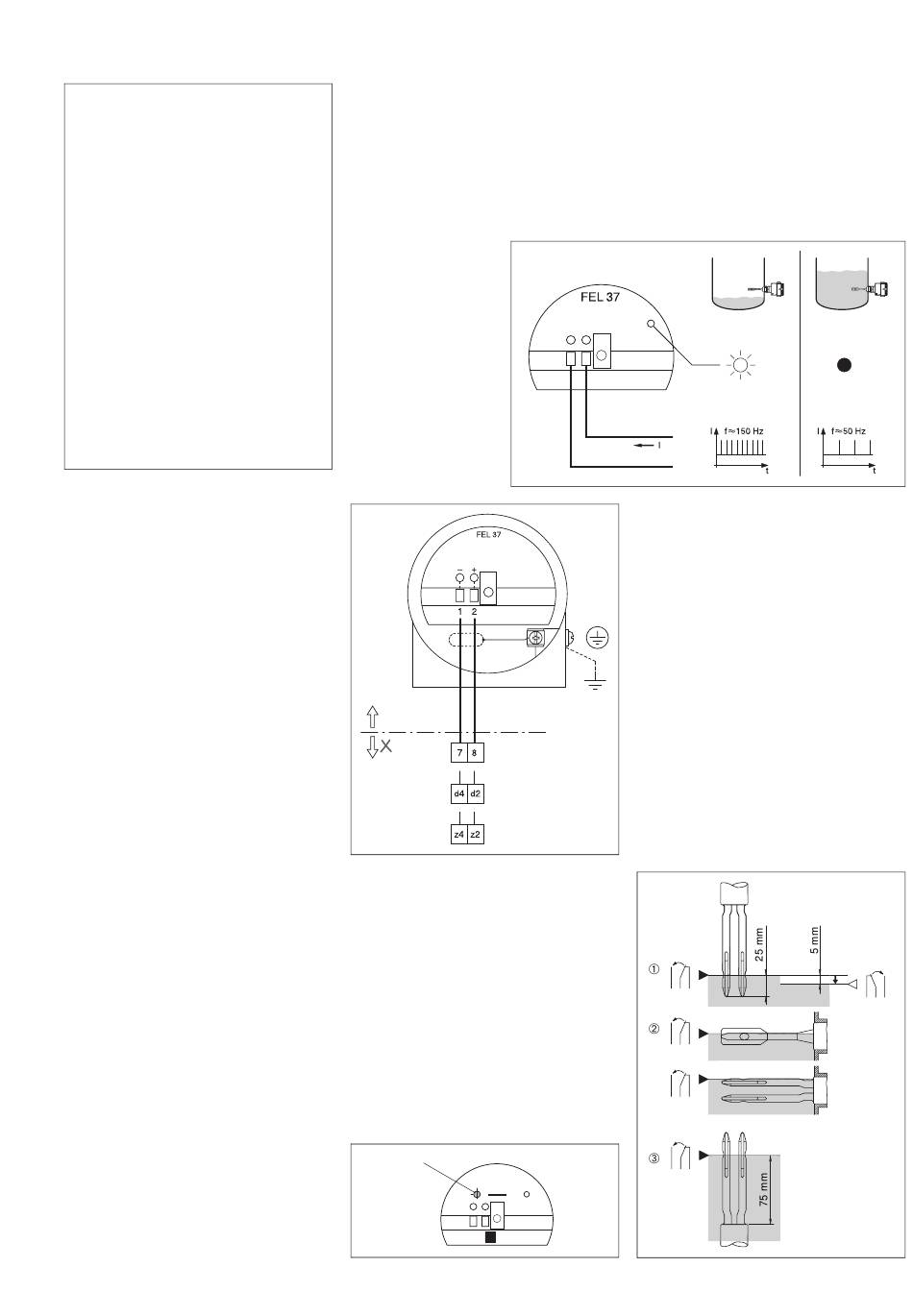

Elektrischer Anschluß
des Schaltgeräts
Nivotester FTL an den
Sensor FDL
*
Schalter zum
Einstellen der
Flüssigkeitsdichte:
ρ > 0,5
z.B. für Flüssiggase
ρ > 0,7
Standardeinstellung
Der elektrische Anschluß zwischen dem
Schaltgerät Nivotester FTL und dem
Elektronikeinsatz FEL 37 im Sensor
Liquiphant FDL erfolgt über ein handels-
übliches zweiadriges Installationskabel
oder über zwei Adern eines Vieladerka-
bels.
Durch die PFM (Pulsfrequenz-Modula-
tion) - Technik ist die Signalübertragung
extrem störsicher.
Übertragungsfrequenz
bei bedeckter und unbe-
deckter Schwinggabel
EX
E X
Nivotester FTL 320
Nivotester FTL 370
Nivotester FTL 372
Einstellung des Schaltpunktes
Wenn der Schaltpunkt millimetergenau
eingestellt werden soll, so ist die neben-
stehende Abbildung zu beachten:
1. Einbau von oben
2. waagrechter Einbau mit
Schwinggabel nebeneinander bzw.
Schwinggabel übereinander
3. Einbau von unten
Die Schaltpunkt-Angaben beziehen sich
auf Wasser (Dichte 1 g/cm
Bei extrem leichten Flüssigkeiten
(verflüssigte Gase) ist am Liquiphant ein
Schalter auf »Dichte 0,5« einzustellen.
*
FEL 37
ρ >0,7
>0,5
5
Bei der Verlegung der eigensicheren
Leitung in explosionsgefährdeten Berei-
chen sind die einschlägigen Vorschrif-
ten zu beachten!
Elektrische Daten
Anschlußklemmen: für max. 2,5 mm
Kabeldurchführung:
siehe Produktübersicht
Leitungswiderstand: max. 25 Ω pro Ader
Versorgungsspannung: ca. 11,4 V
Betriebsstrom: ca. 4 ... 10 mA
Signalübertragung:
Puls-Frequenz-Modulation (PFM)
Impulsstrom: ca. 10 mA, dem Betriebs-
strom überlagert
Zündschutzart: EEx ia II C T3...T6
FTL 372
3
).
2
