Produktübersicht - Endress+Hauser liquiphant FDL 30 Technische Information

Produktübersicht
Weitere Vatianten für
Prozeßanschlüsse,
Werkstoffe,
Elektronikeinsätze,
Gehäuse
auf Anfrage
• Liquiphant FDL 30,
Kompaktversion
• Liquiphant FDL 35,
Kompaktversion
• Liquiphant FDL 31,
mit Verlängerungsrohr
• Liquiphant FDL 36,
mit Verlängerungsrohr

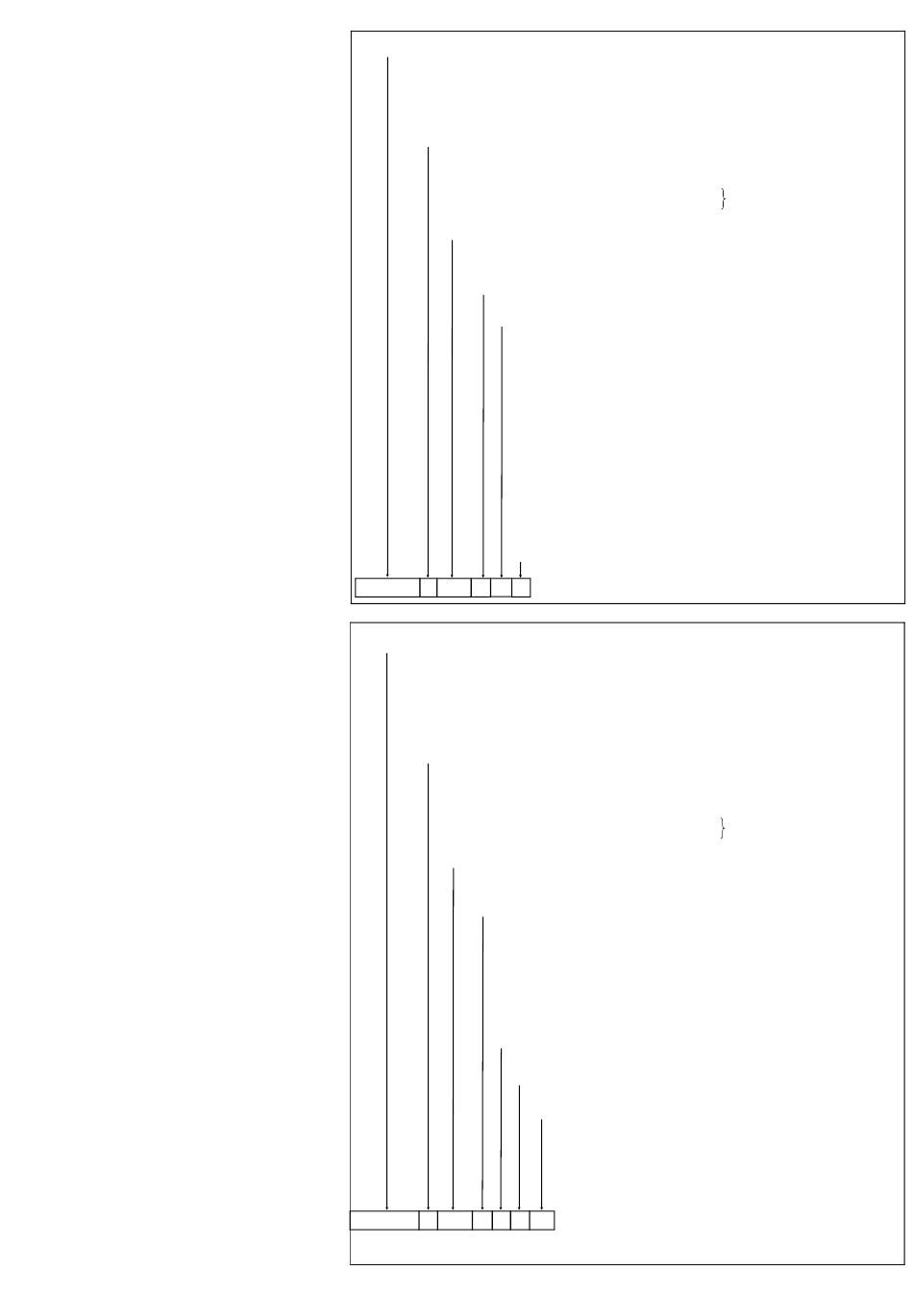

FDL 30, FDL 35
Zertifikate
R Variante für Ex-freien Bereich
G EEx ia IIC T6 (CENELEC)
F PTB, EEx ia IIC T6 (Zone 0), Überfüllsicherung VbF, WHG
0 FM, IS, Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G
S CSA, IS, Class I,II,III, Div.1, Groups A,B,C,D,E,F,G
Y Sonderzertifikat
Prozeßanschluß und Werkstoff
GR2 Einschraubstück G1A, 1.4571
GN2 Einschraubstück 1 NPT, 1.4571
ME2 Rohrverschraubung DIN 11851 DN 50, 1.4571
TE2 Triclamp (ISO 2852) 2", 1.4571
... ...
Flansche siehe separate Tabelle auf der nächten Seite
YY9 spezieller Prozeßanschluß
Gabeloberfläche
A Standard-Gabel, Werkstoff wie Prozeßanschluß
B Polierte Gabel, nur mit Prozeßanschluß aus 1.4571
Y Spezielle Gabeloberfläche
Elektronik
7 FEL 37, Zweidraht PFM-Übertragung
Gehäuse, Kabeldurchführung
FDL 30 / FDL 31 :
K
O
R
T
U
V
1
2
3
4
FDL 35 / FDL 36:
E
G
H
J
Y
FDL –
FDL 31, FDL 36
Zertifikate
R Variante für Ex-freien Bereich
G EEx ia IIC T6 ( CENELEC)
F PTB, EEx ia IIC T6 (Zone 0), Überfüllsicherung VbF, WHG
0 FM, IS, Class I,II,III, Div. 1, Groups A,B,C,D,E,F,G
S CSA, IS, Class I,II,III, Div.1, Groups A,B,C,D,E,F,G
Y Sonderzertifikat
Prozeßanschluß und Werkstoff
GR2 Einschraubstück G1A, 1.4571
GN2 Einschraubstück 1 NPT, 1.4571
SR2 Schiebemuffe G1
ME2 Rohrverschraubung DIN 11851 DN 50, 1.4571
TE2 Triclamp (ISO 2852) 2", 1.4571
... ...
Flansche siehe separate Tabelle auf der nächsten Seite
YY9 spezieller Prozeßanschluß
Gabeloberfläche
A Standard-Gabel, Werkstoff wie Prozeßanschluß
B Polierte Gabel
nur mit Prozeßanschluß GR2, GN2, ME2, TE2
und mit Verlängerungsrohr »G«
Länge, Werkstoff Verlängerungsrohr
Kunststoffbeschichtung nur mit Flansch
Min. Länge 220 mm, max. Länge 6000 mm
... mm, 1.4571
A
... mm, 1.4571 / ECTFE-beschichtet (nur mit Flansch)
B
... mm, Hastelloy C
C
... mm, 1.4571 poliert
G
Y Sonderlänge/Werkstoff (z.B. PFA)
Elektronik
7
FDL –
7
Polyestergehäuse F10, IP 66, Pg 16 (IP 66)
Polyestergehäuse F10, IP 66, M 20x1,5
Aluminiumgehäuse F6, IP 66, Pg 16 (IP 66)
1
Aluminiumgehäuse F6, IP 66, / NPT
2
1
Aluminiumgehäuse F6, IP 66, G /
2
Aluminiumgehäuse F6, IP 66, M 20x1,5
Stahlgehäuse F8, IP 66, Pg 13,5 (IP 66)
1
Stahlgehäuse F8, IP 66, G /
2
Stahlgehäuse F8, IP 66, M 20x1,5
1
Stahlgehäuse F8, IP 66, / NPT
2
Aluminiumgehäuse T3, IP 66, Pg 16 (IP 66)
Aluminiumgehäuse T3, IP 66, 3 / NPT
4
1
Aluminiumgehäuse T3, IP 66, / G
2
Aluminiumgehäuse T3, IP 66, M 20x1,5
Sondergehäuse
Produktbezeichnung
1
/ A, 1.4571
2
FEL 37, Zweidraht-PFM-Übertragung
Gehäuse, Kabeldurchführung
wie FDL 30 / FDL 35 – siehe oben
Produktbezeichnung
Länge in mm angeben
nicht mit Zertifikat F;
Gabeloberfläche B = poliert
nicht mit Zertifikat F;
Gabeloberfläche B = poliert
